Фасадные элементы из белого бетона для храма святой Татианы в Когалыме

Главная > МАФы > Фасадные элементы

Реализация глобального проекта для храмового комплекса «Лукойл»


Наша компания выполнила полный цикл работ по проектированию, изготовлению и монтажу всего фасадного декора для пятикупольного храма святой мученицы Татианы в Когалыме. Этот масштабный проект (площадь более 2000 м², высота 48 метров) был реализован по заказу и при поддержке благотворительного фонда компании «Лукойл». Мы создали сотни уникальных элементов, которые сформировали целостный и величественный архитектурный облик храма, освященного Патриархом Кириллом в 2018 году.


Производственный цикл: от идеи до монтажа

Работа над проектом потребовала применения всего спектра наших технологий и привлечения мастеров разных специализаций для решения нестандартных задач.

1. Создание мастер-моделей: синтез технологий и ручного мастерства

Для каждого элемента фасада была изготовлена точная мастер-модель. Мы комбинировали различные методы:
  • Протяжка гипса — для создания длинных радиусных карнизов (молдингов) и арок.
  • ЧПУ-фрезеровка и лазерная резка — для геометрически точных и сложных профилей.
  • Работа резчиков и скульпторов — для детальной проработки растительных орнаментов (виноградная лоза, листья) на капителях, арках и обрамлениях окон.

2. Формование: надежная оснастка для серийного литья

С мастер-моделей были сняты формы для последующего литья. Для разных задач использовались разные материалы:
  • Стеклопластиковые матрицы — для крупных и средних серийных элементов (карнизы, колонны, сегменты арок).
  • Полиуретановые и силиконовые формы — для деталей со сложным глубоким рельефом, где важна точная передача орнамента.
  • Комбинированные формы из стеклопластика и стали — для гигантских элементов, таких как 15-тонный «барабан» под купольное покрытие.

3. Литье и отделка: белый архитектурный бетон

Все элементы были отлиты из специально разработанной смеси белого бетона с химическими добавками, обеспечивающими высочайшую прочность, морозостойкость и долговечность в суровых климатических условиях.

Логистика и монтаж: работа с элементами до 15 тонн

Особой задачей стала организация работ с элементами весом от 10 кг до 15 тонн.
  • Сегментирование: Крупногабаритные детали (арки, карнизы) изготавливались частями для возможности производства, безопасной транспортировки и удобства монтажа на высоте.
  • Доставка: Была организована отгрузка и транспортировка всего объема изделий из нашего цеха в Когалым.
  • Профессиональный монтаж: Наши специалисты выполнили все работы по установке, сборке сегментов и финишному выравниванию на объекте, завершив формирование безупречного фасада.

Итог: комплексное решение для объекта культурного значения

Этот проект наглядно демонстрирует нашу способность брать на себя ответственность за полный цикл создания сложного архитектурного декора — от художественного эскиза и инженерной разработки до финального монтажа. Реализация проекта для храма святой Татианы подчеркивает наш экспертный уровень в работе с архитектурным бетоном, умение координировать масштабные задачи и соответствовать строгим требованиям известных архитекторов, таких как Андрей Оболенский.

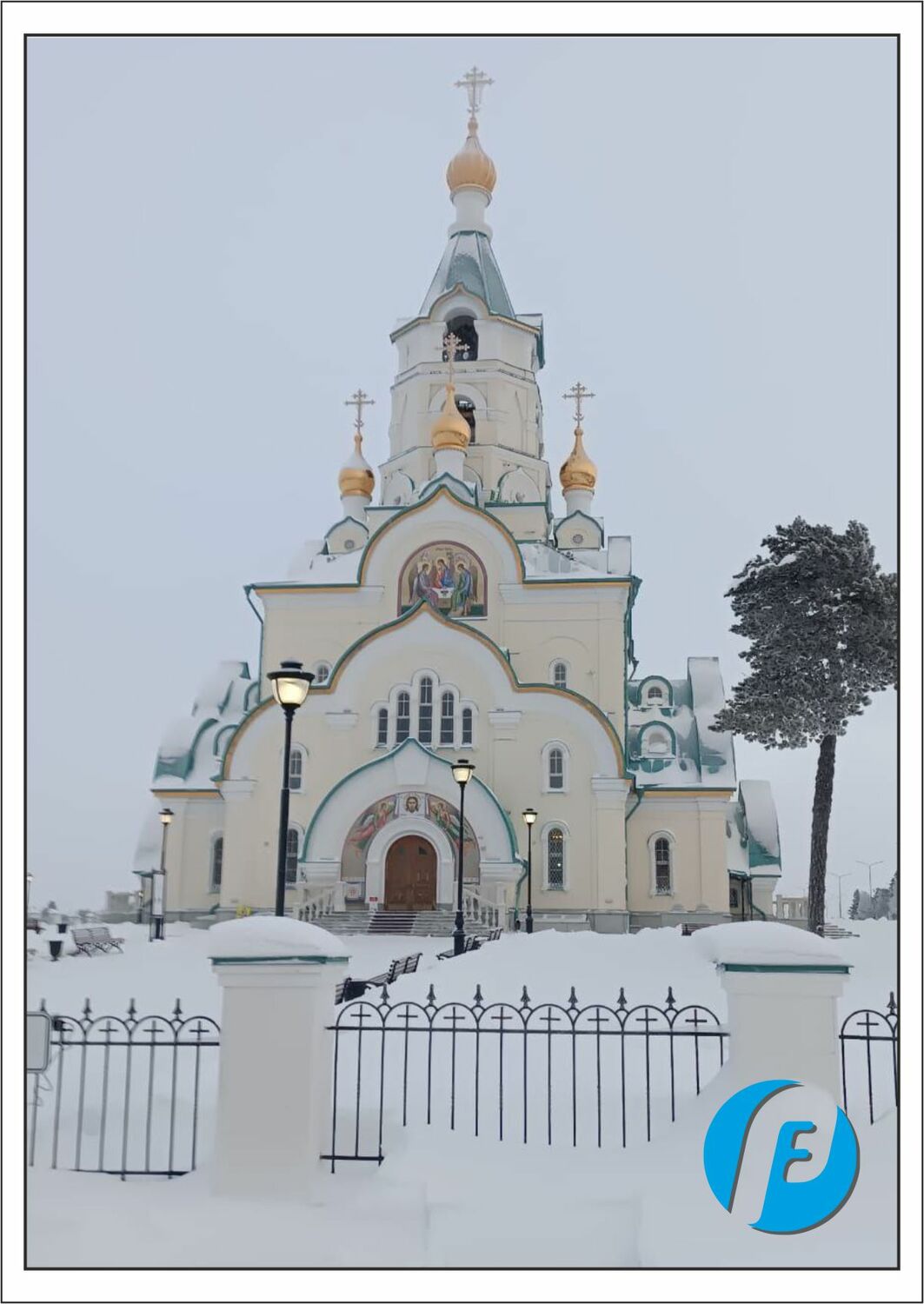

Пятикупольный храм святой Татианы в Когалыме. Фасад украшен белыми архитектурными элементами из бетона, изготовленными нашей компанией.
Весь белый каменный декор на фасаде этого храма — результат работы нашей производственной команды: от моделирования до монтажа.

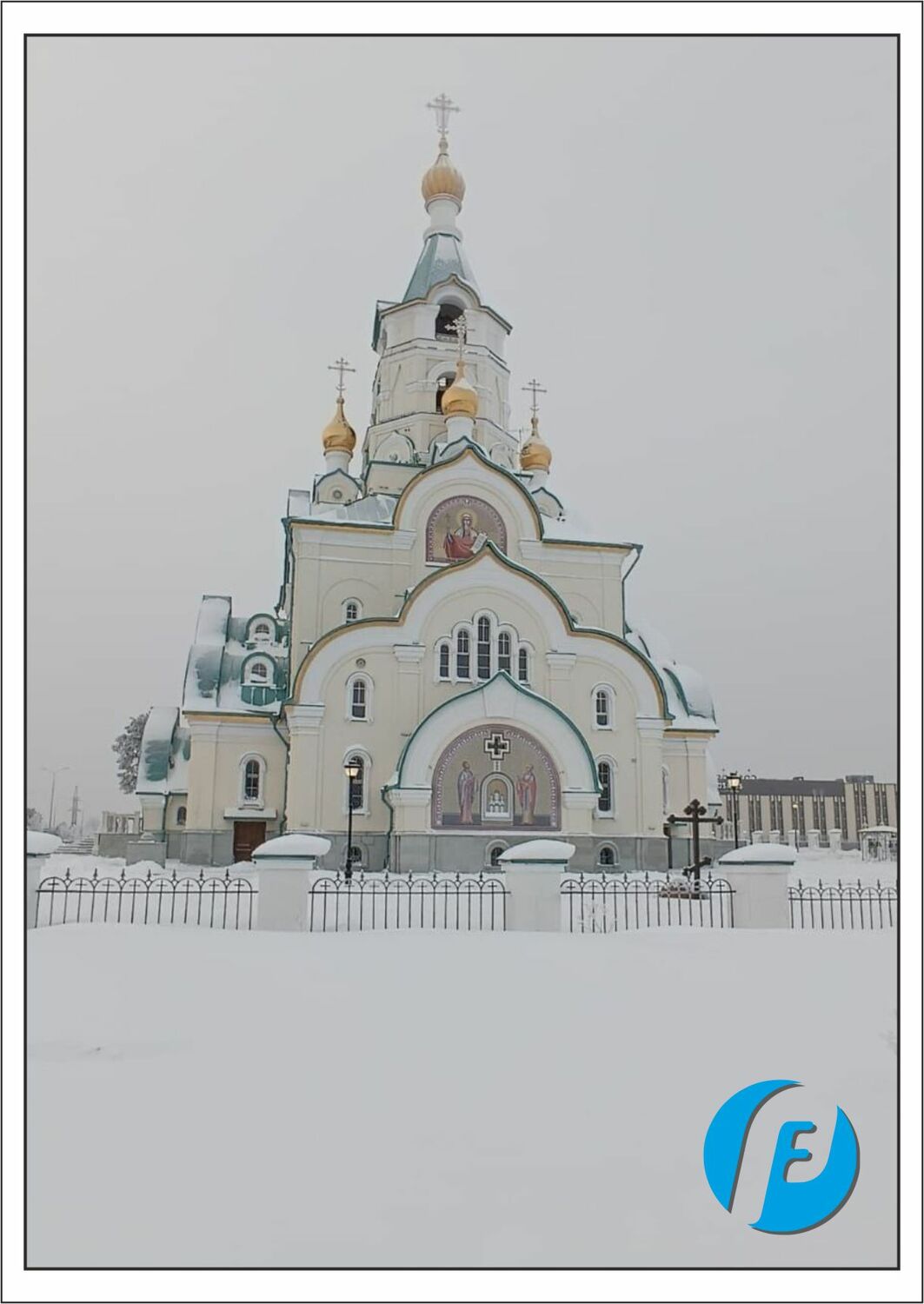

Задний фасад храма святой Татианы в Когалыме с белыми бетонными элементами: колонны, карнизы, обрамления окон и радиусные своды.
Даже на тыльной стороне здания каждый белый архитектурный элемент выполнен с ювелирной точностью.

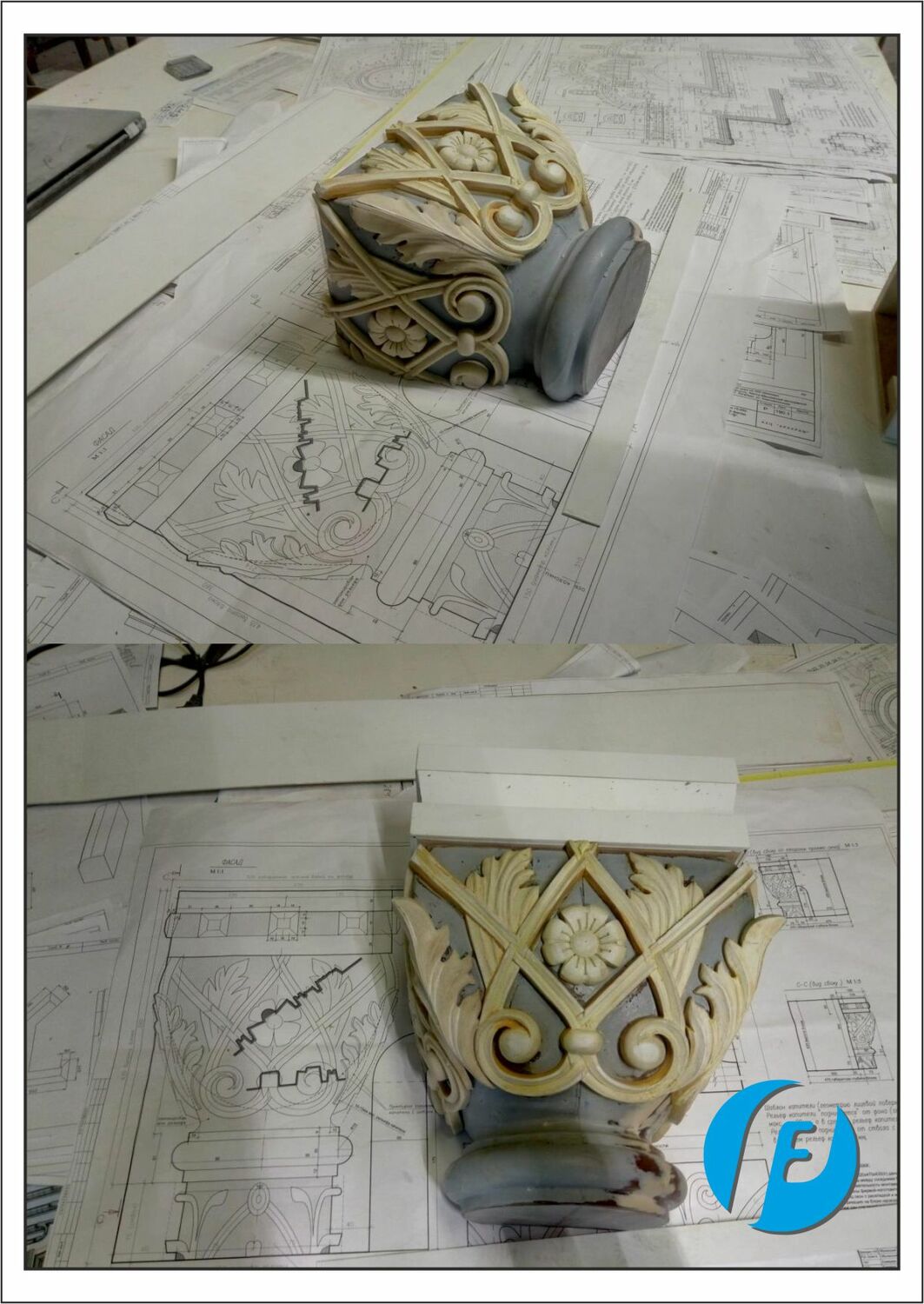

Гипсовая модель капители с растительным орнаментом (листья винограда) для фасада храма на рабочих чертежах.
Работа над каждым элементом начиналась с создания точной модели. Здесь — капитель с классическим растительным декором.

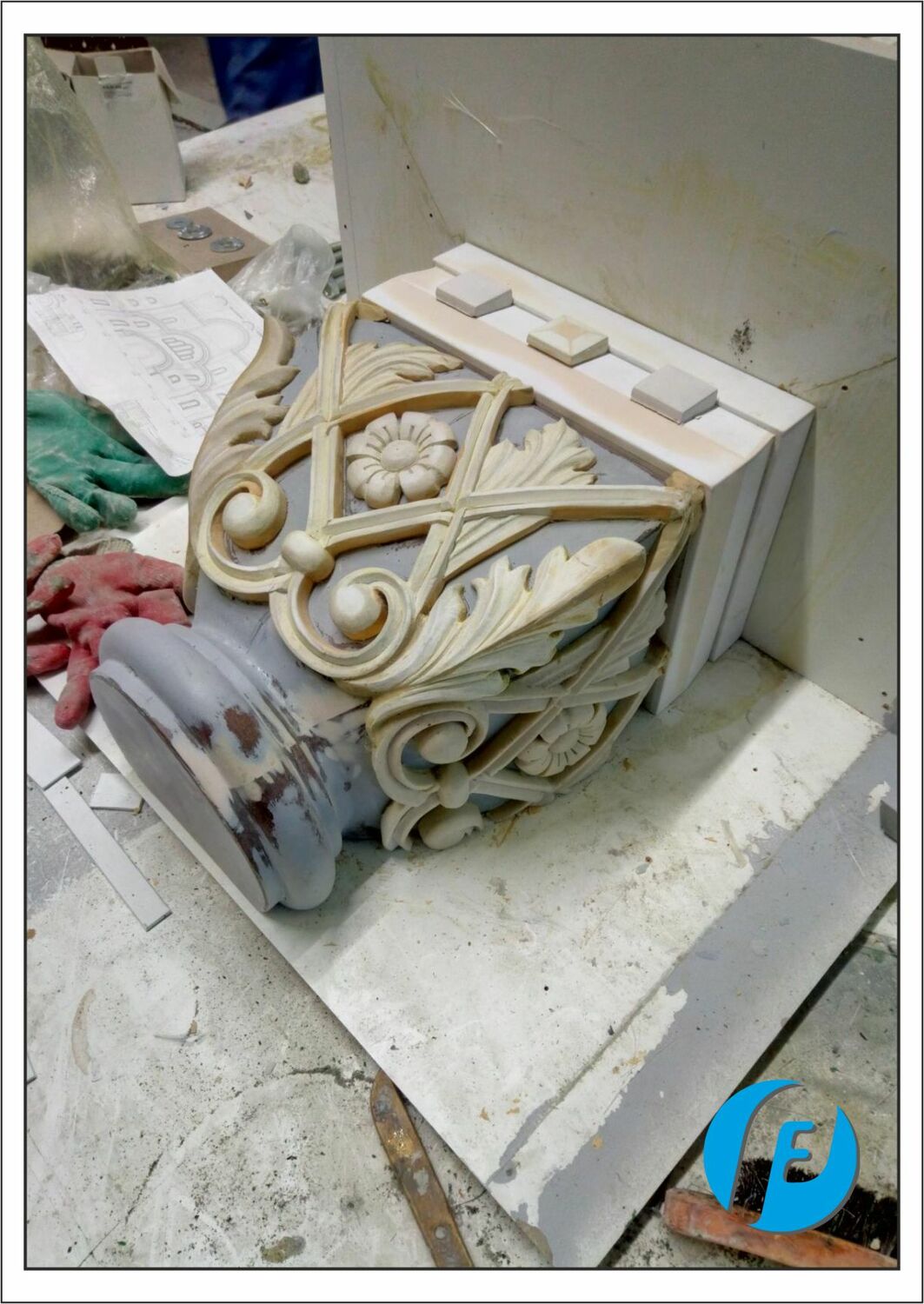

Детализированный орнамент на гипсовой модели капители для храмовой архитектуры.
Крупный план показывает тонкую работу резчика.

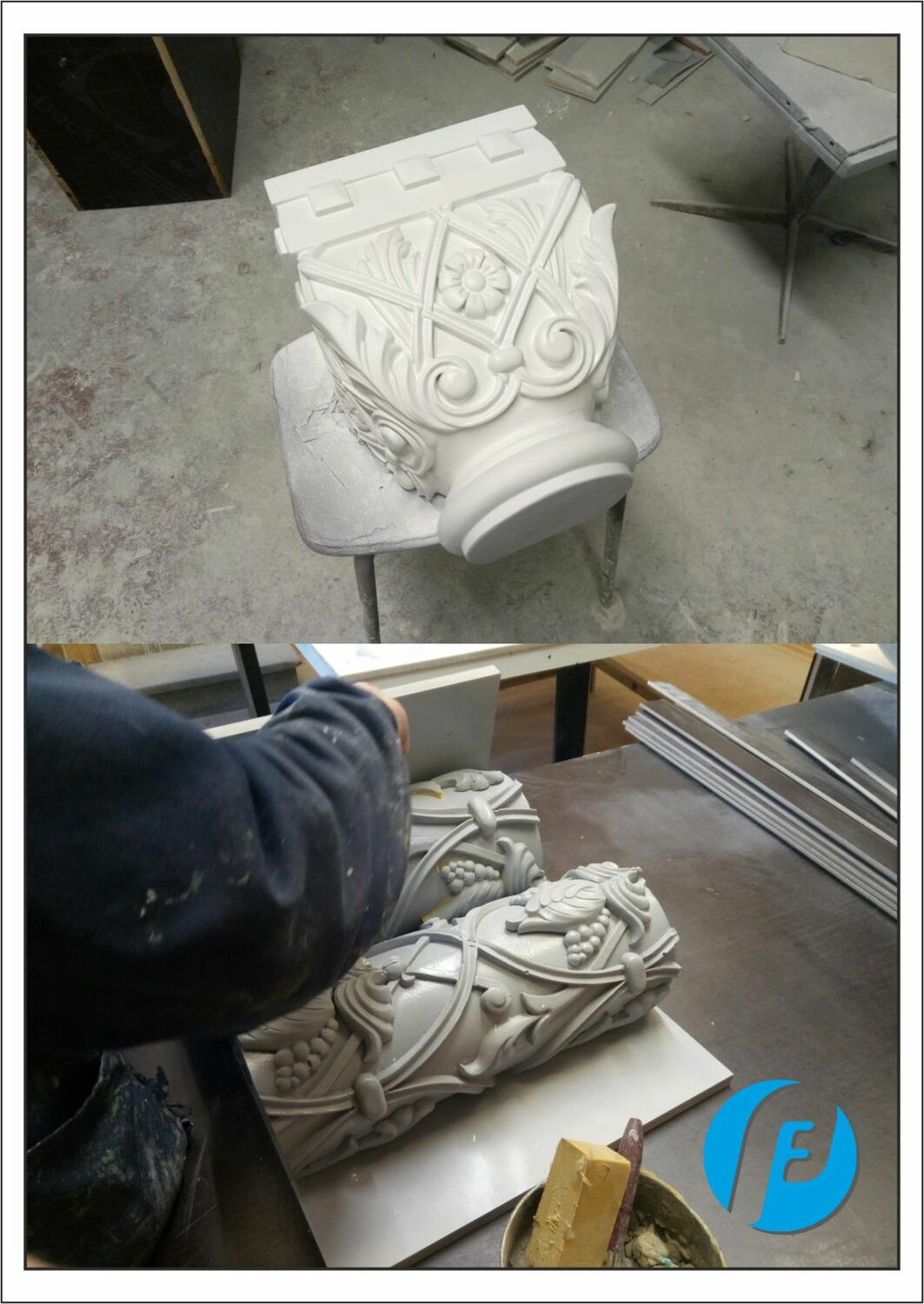

Полный комплект моделей для одного оконного портала в сборе, готовый к следующему этапу.
Подготовленные к формовке модели: загрунтованная капитель и сегменты колонны в едином растительном стиле.

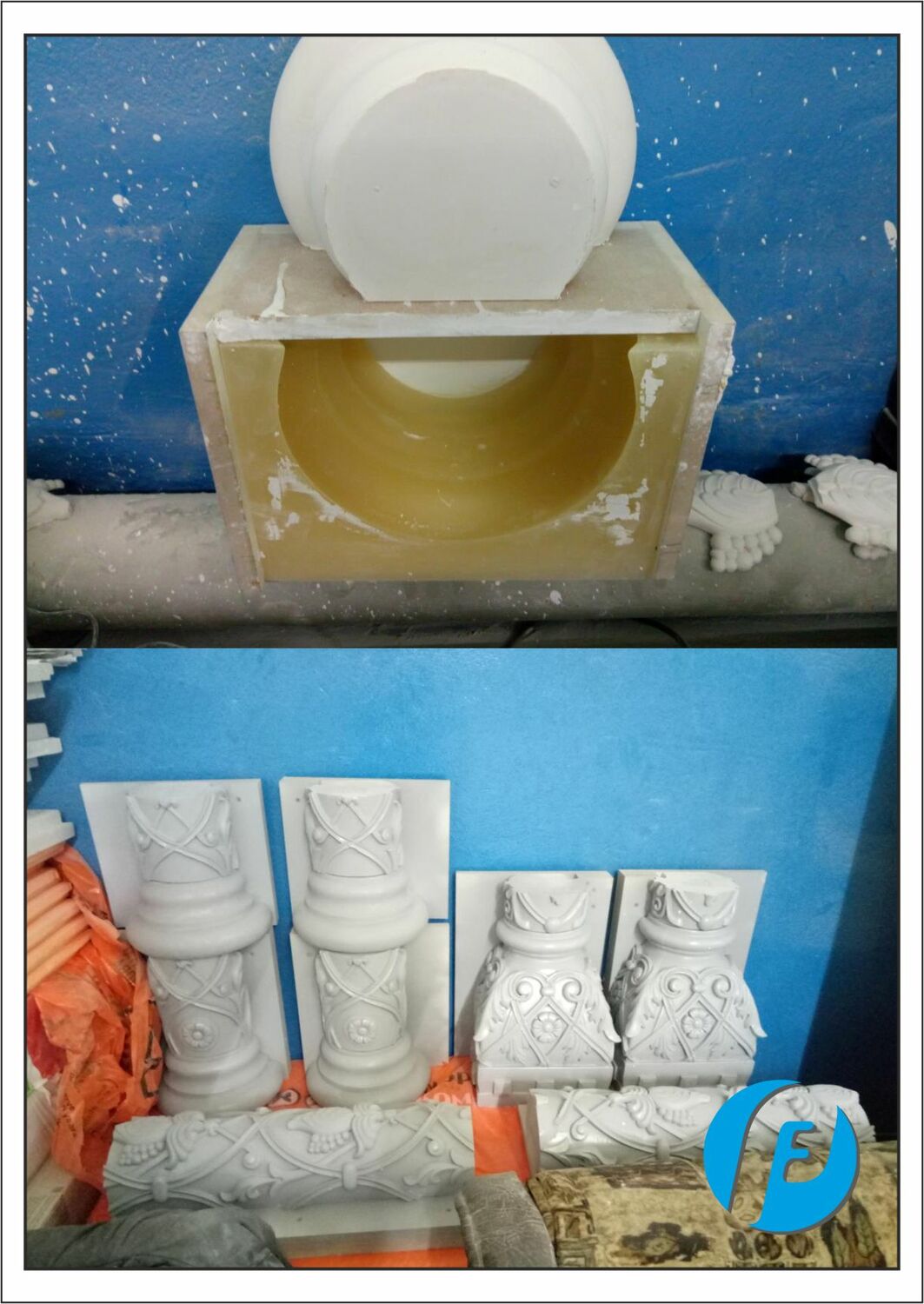

Гибкая полиуретановая форма и мастер-модели (капители, базы, сегменты колонн) для литья архитектурного бетона.
Для сложного рельефа использовались эластичные полиуретановые формы, точно копирующие детализацию оригинальных моделей.

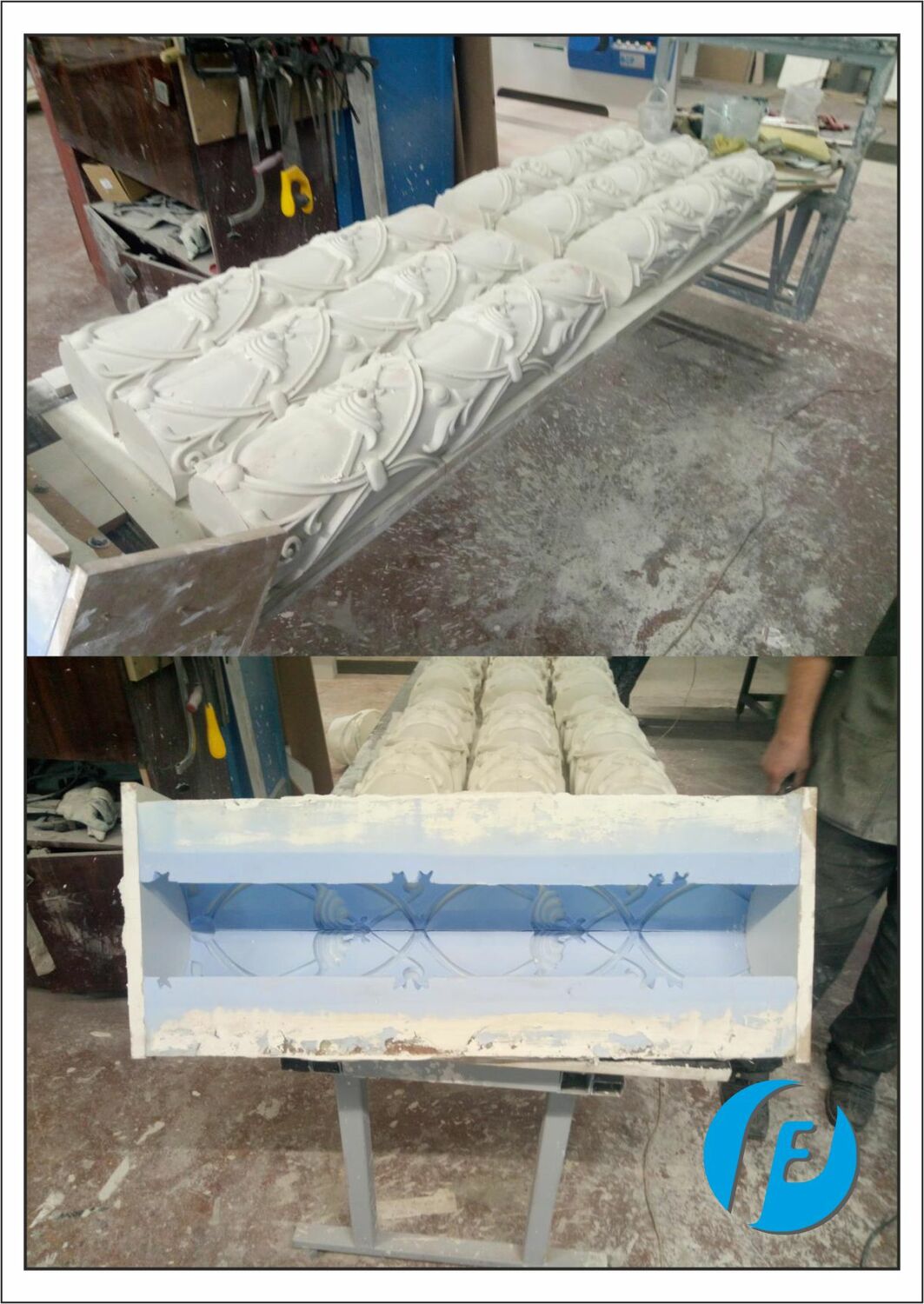

Стеклопластиковая форма для сегмента колонны и готовые отливки из белого бетона на производстве.
Одна форма — множество идентичных, идеальных отливок. На фото — сегменты белых колонн для фасада.

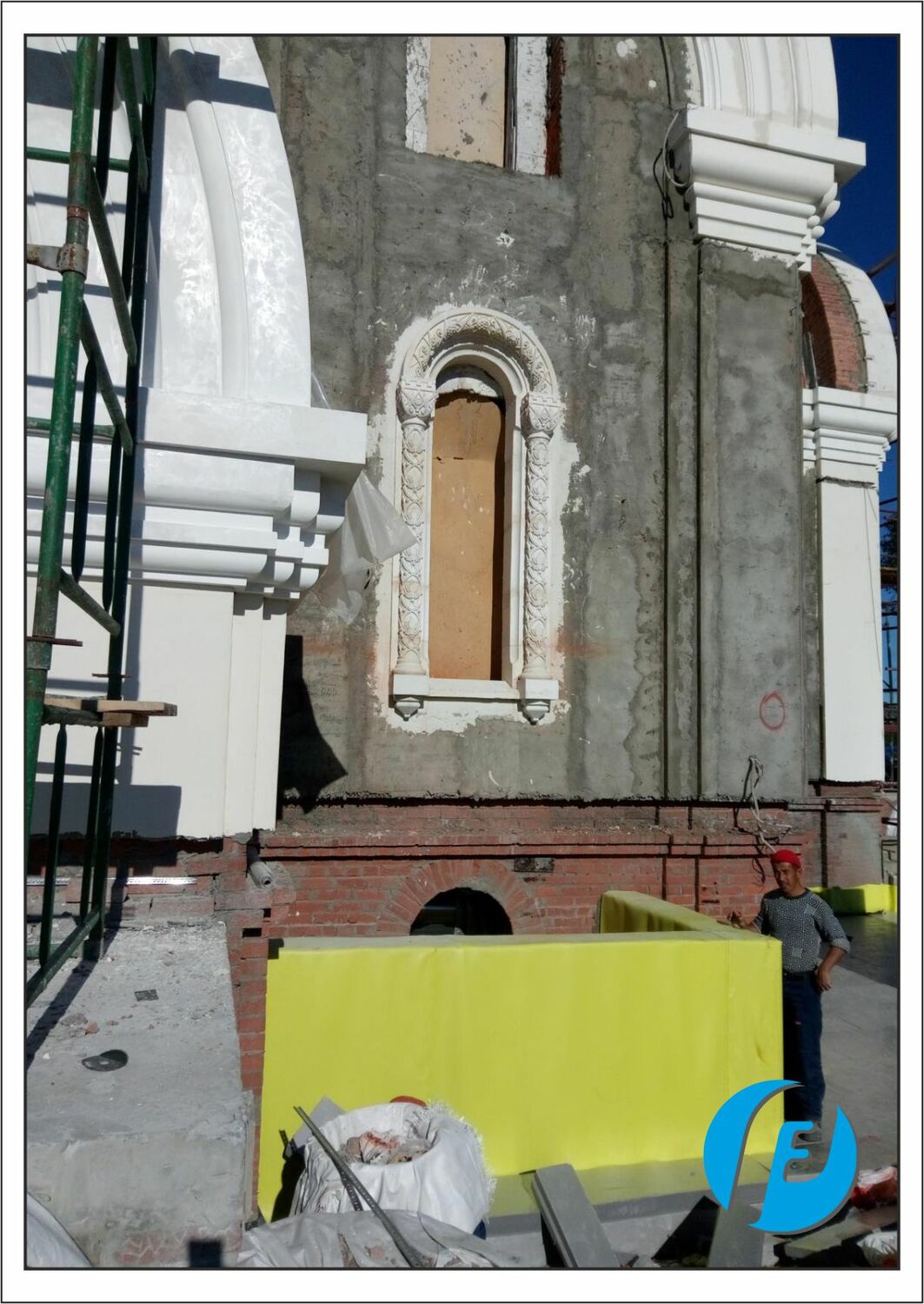

Смонтированное обрамление окна храма из белого бетона: капители, колонна, база, радиусная арка с резным орнаментом.
Собранный на объекте портал окна. Все белые детали — капители, колонны, арка — отлиты и установлены нашей командой.

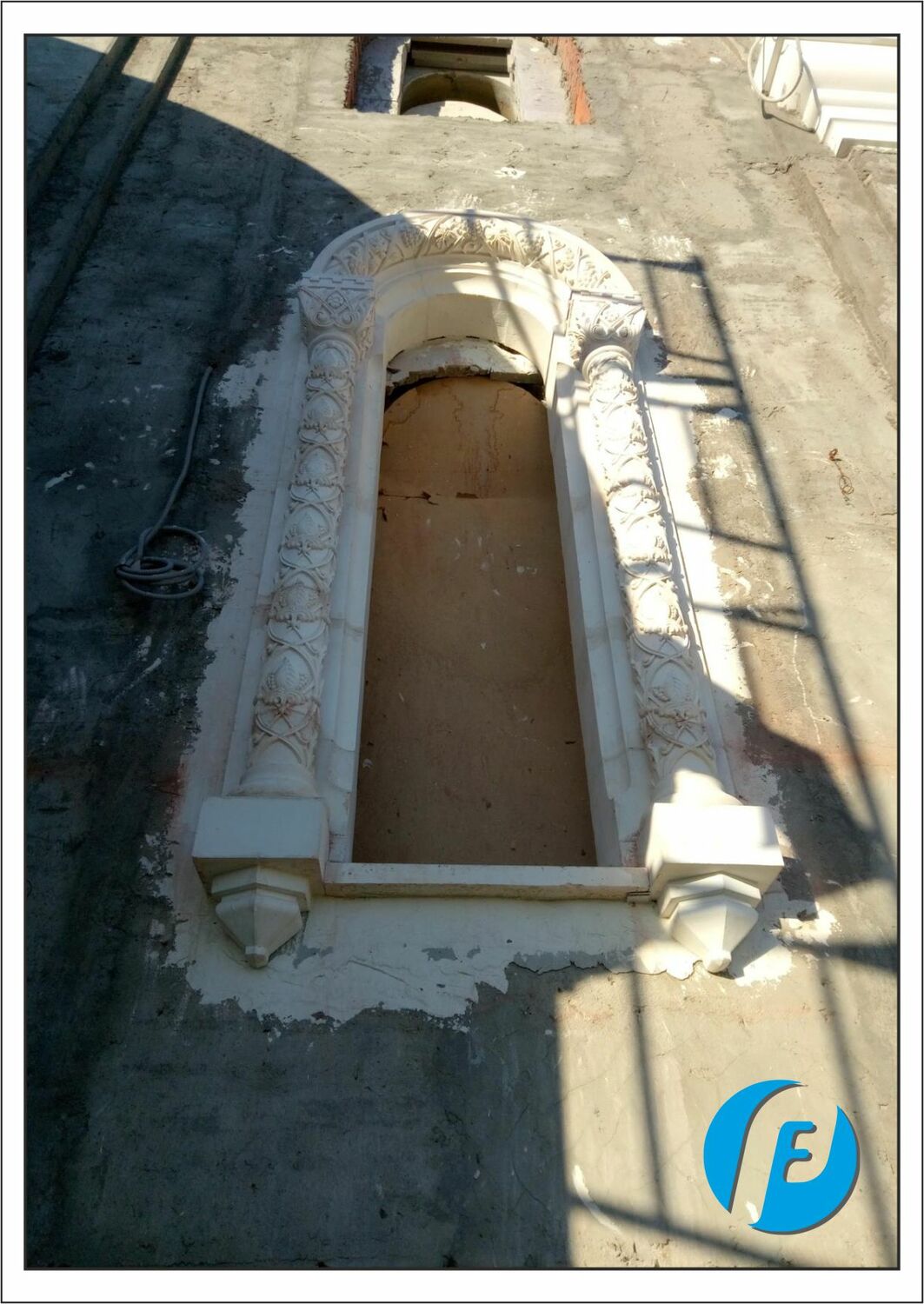

Детальный вид смонтированного оконного обрамления из архитектурного бетона с растительным орнаментом на фасаде храма.
Вблизи видна монументальность белого бетона и четкость рельефа, достигнутая нашими специалистами.

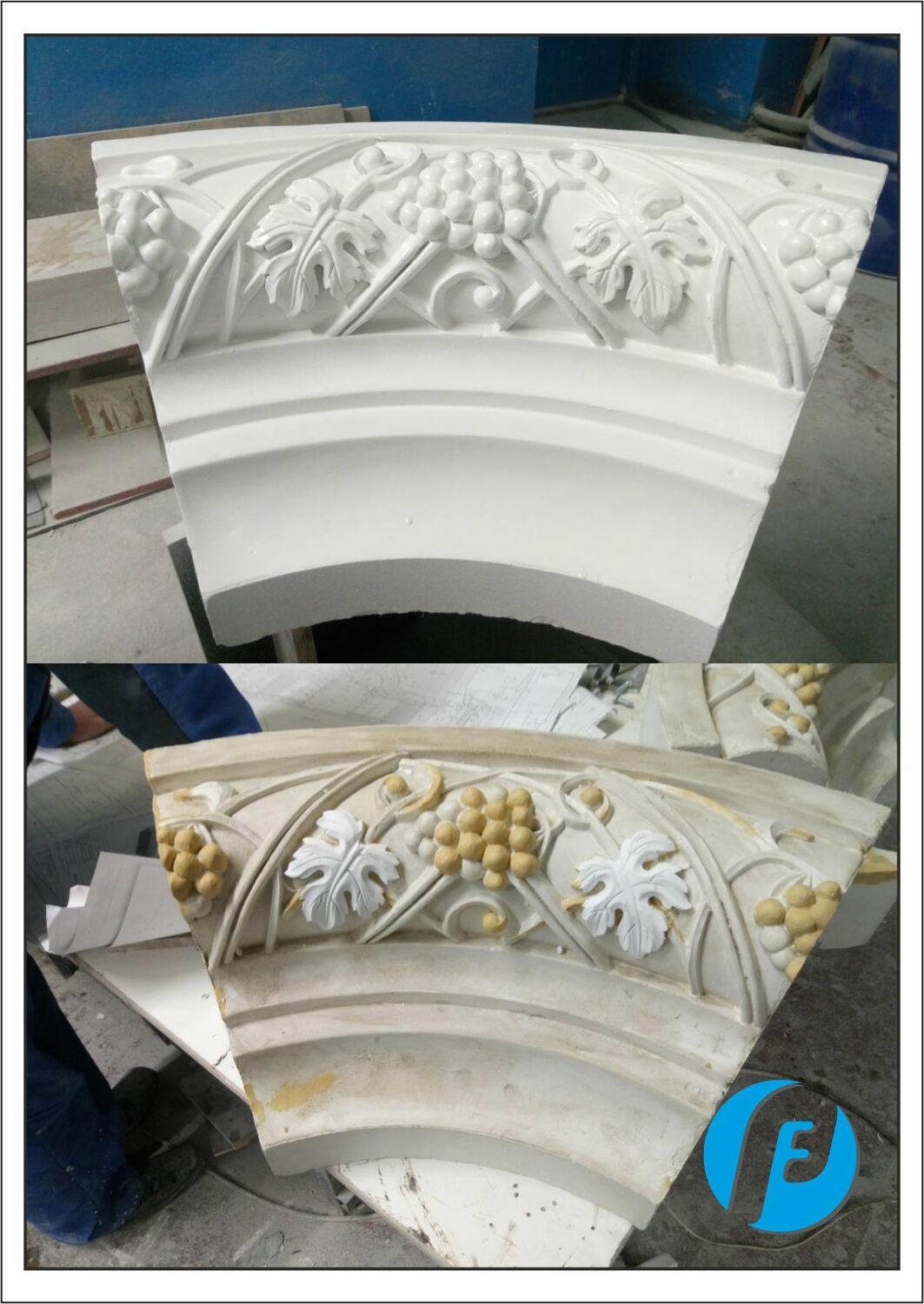

Процесс лепки и грунтовки центрального сегмента радиусной арки с растительным орнаментом для оконного обрамления.
Ручная лепка и доводка скульптором центрального элемента арочного обрамления.

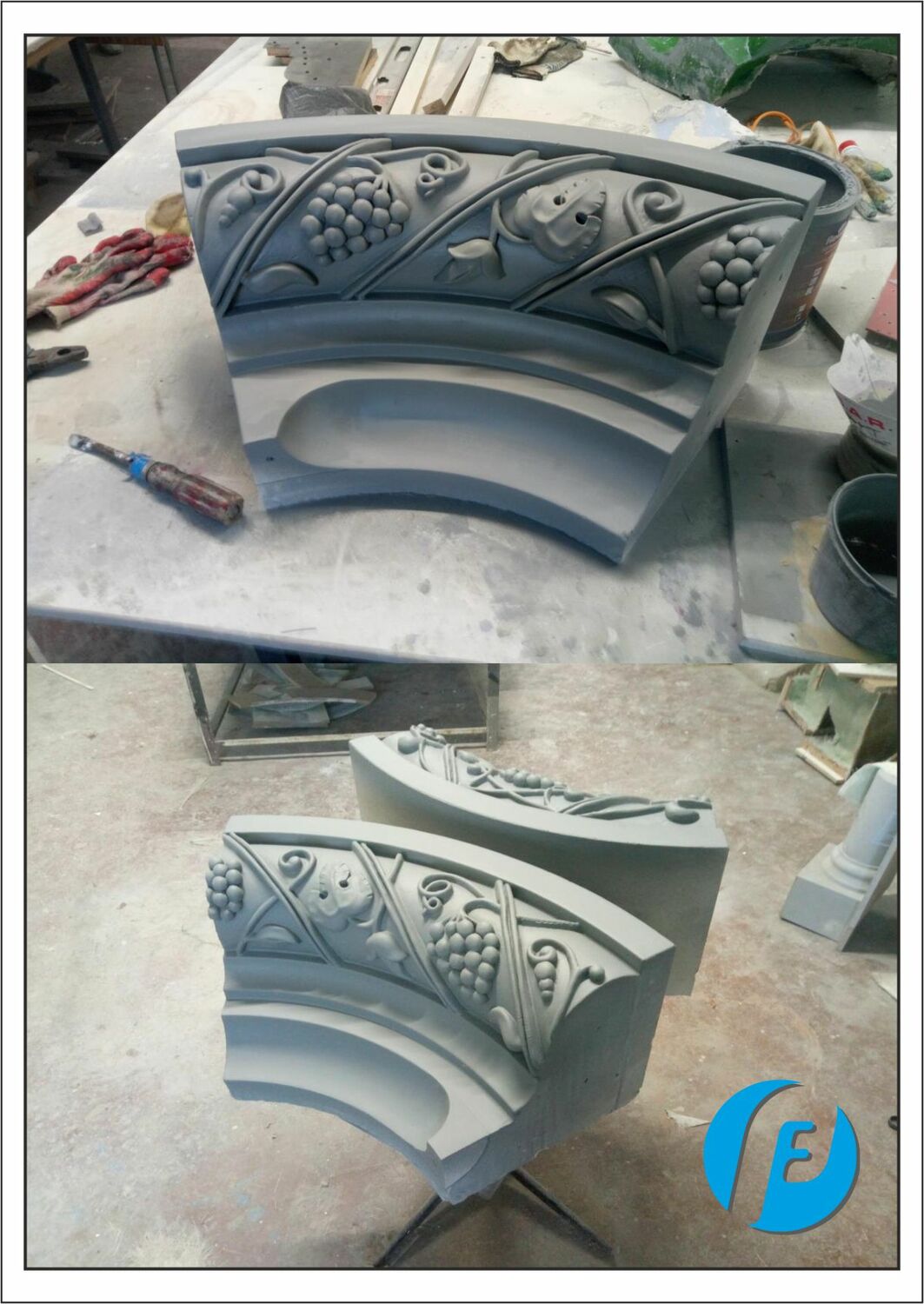

Парные сегменты радиусной арки оконного обрамления с симметричным растительным орнаментом, подготовленные для формования.
Левый и правый элементы арки, завершающие сложную композицию оконного портала.

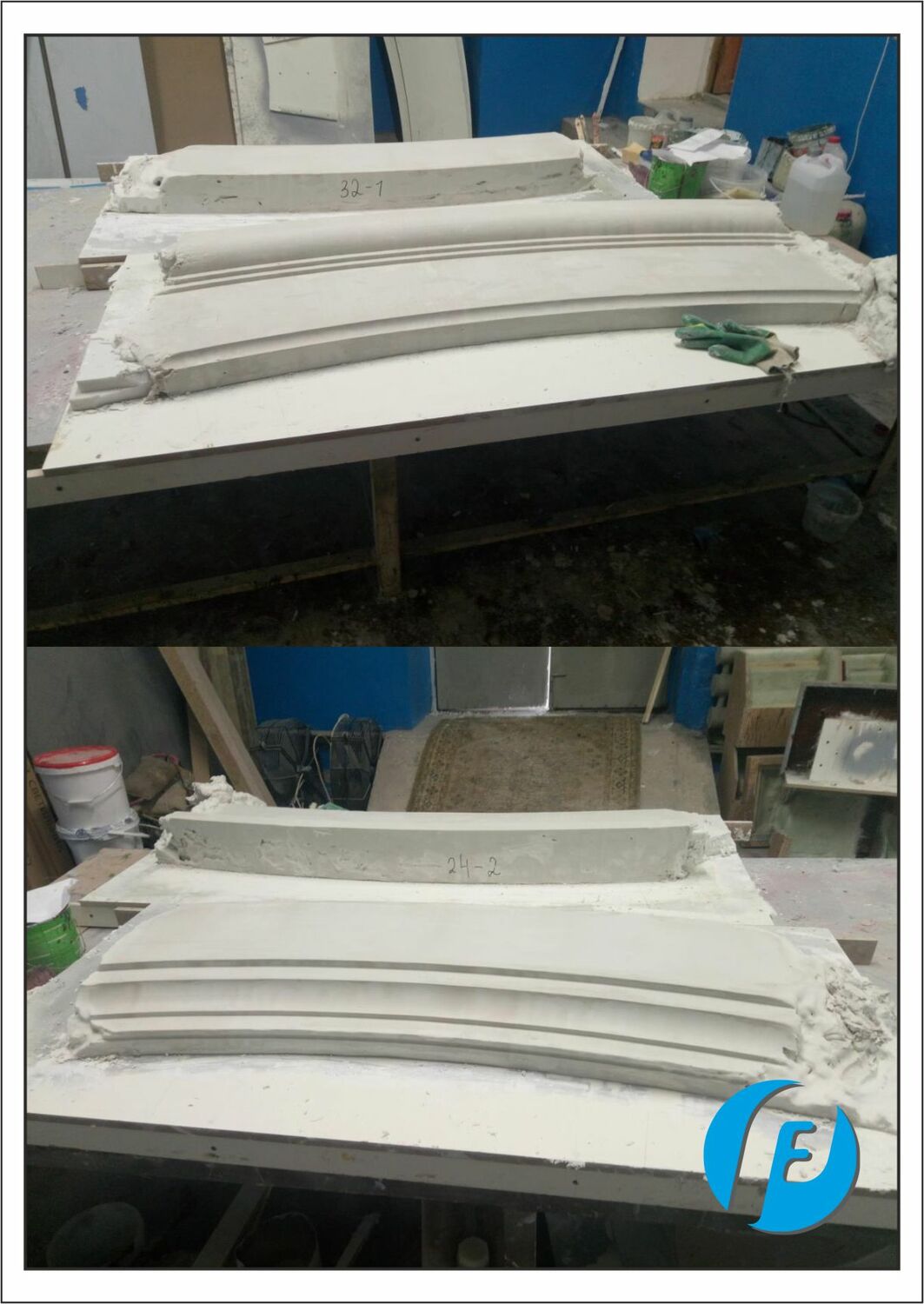

Изготовление радиусных моделей для карнизов методом протяжки гипса на специальном станке.
Для длинных радиусных деталей, опоясывающих храм, использовалась технология механической протяжки гипса.

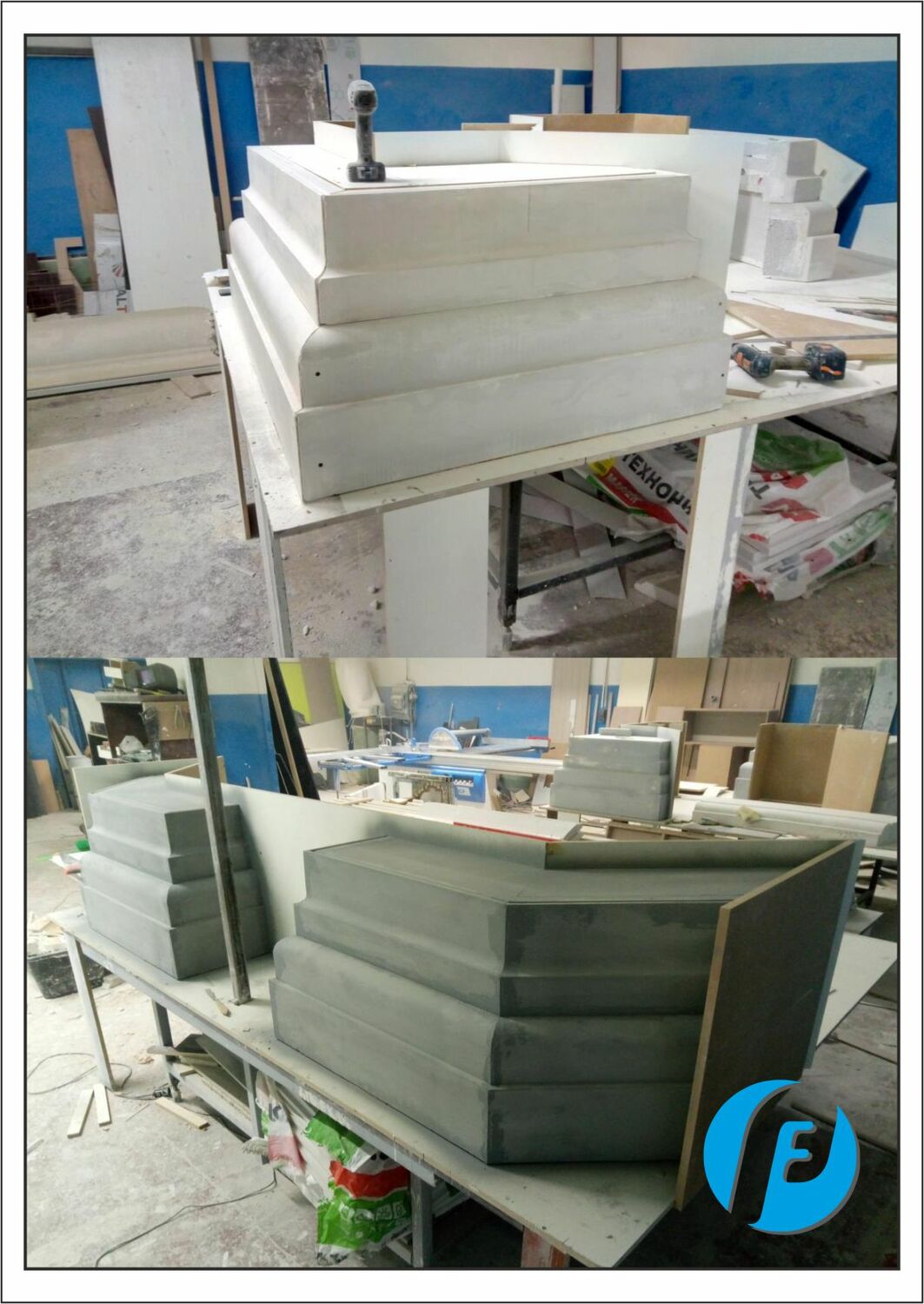

Гипсовые мастер-модели угловых элементов фасадного декора храма.
Угловые элементы требуют особой точности при стыковке. Модели также изготавливались вручную и на оборудовании.

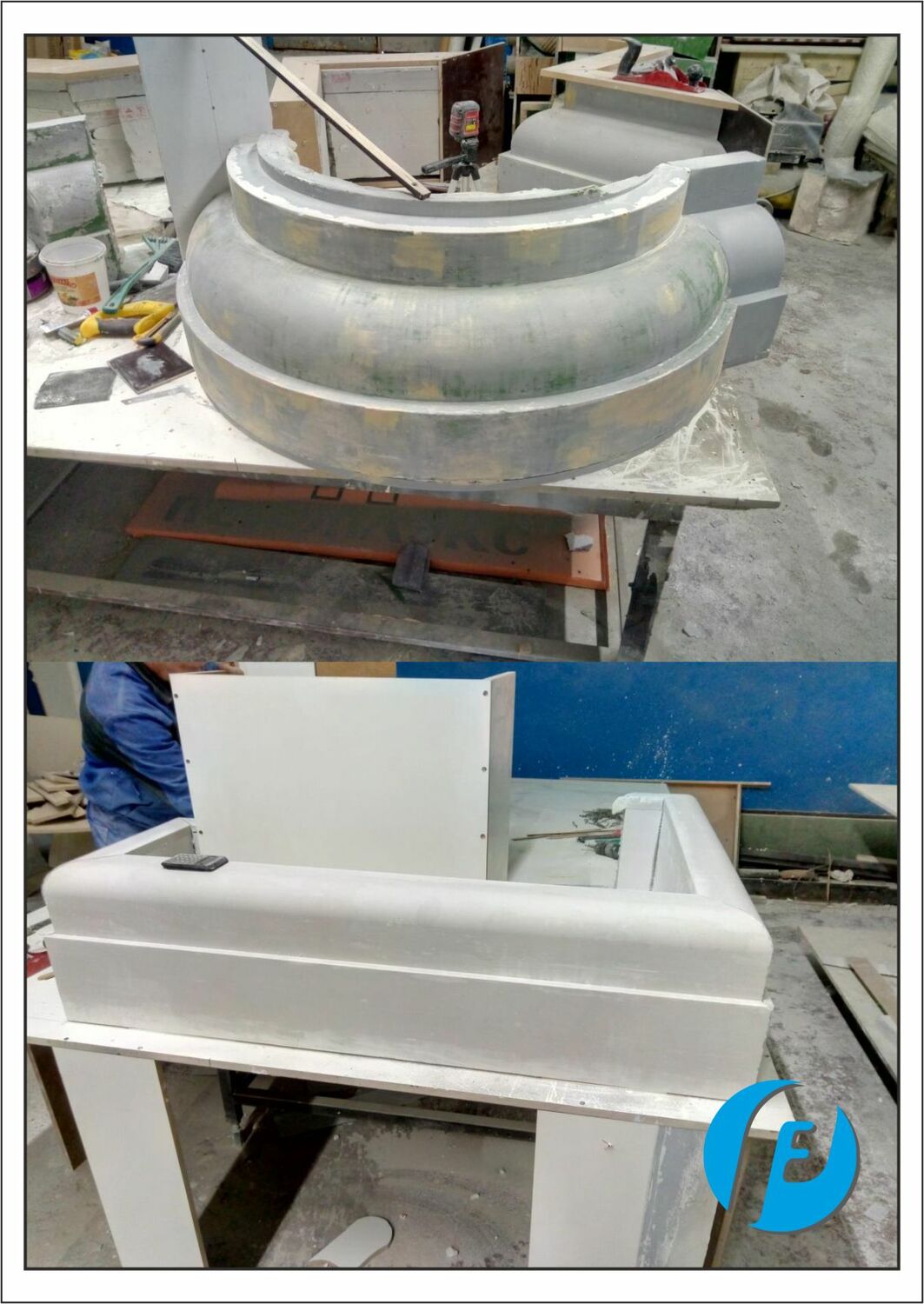

Комплект гипсовых моделей: радиусный карниз и угловой элемент для монтажа на фасаде церкви.
Сопряжение радиусных и угловых деталей проектировалось и моделировалось на этапе подготовки.

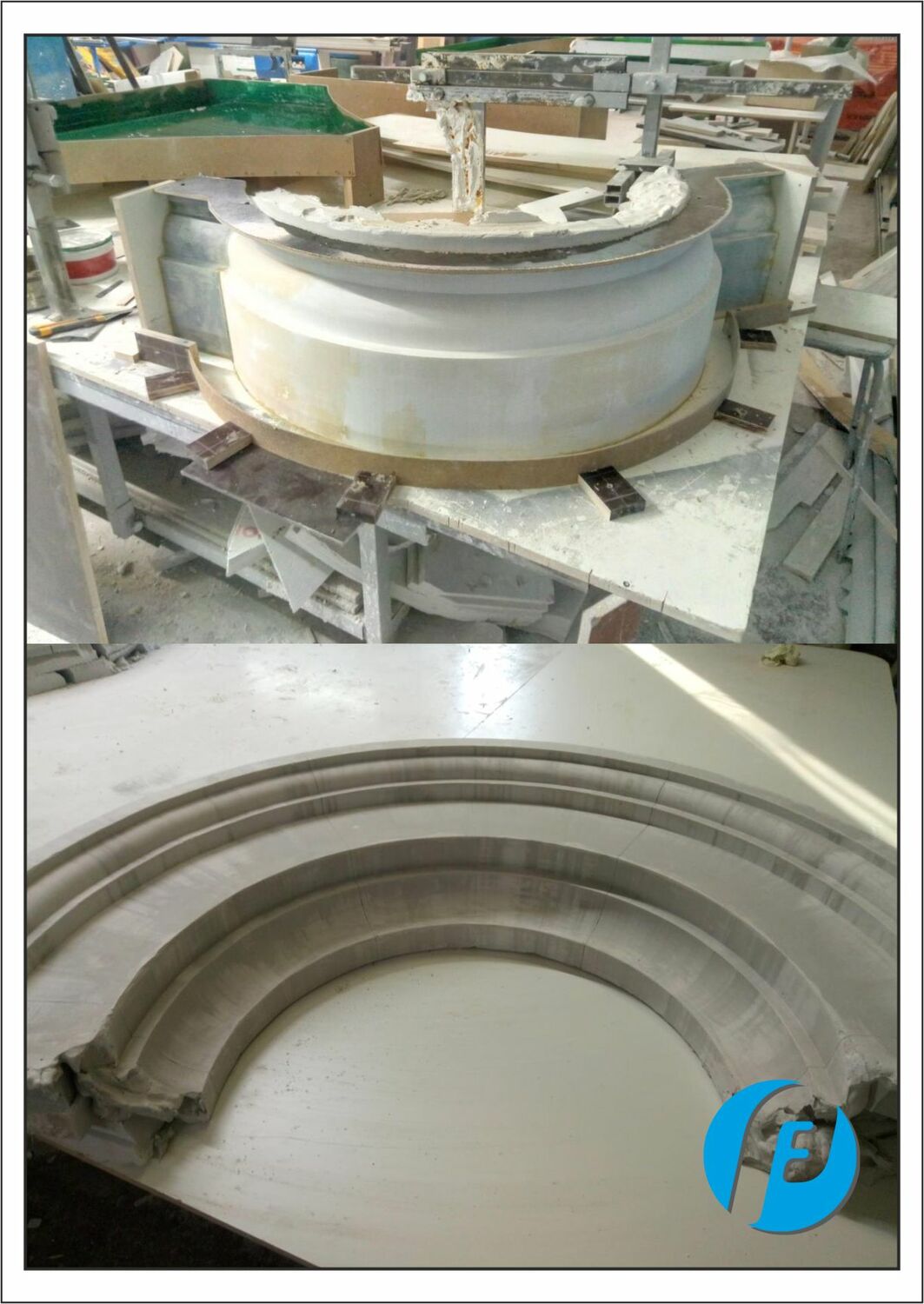

Набор различных радиусных гипсовых моделей молдингов для декорирования фасада храмовой постройки.
Разнообразие радиусных профилей, создающих сложный ритм и объем фасадной плоскости.

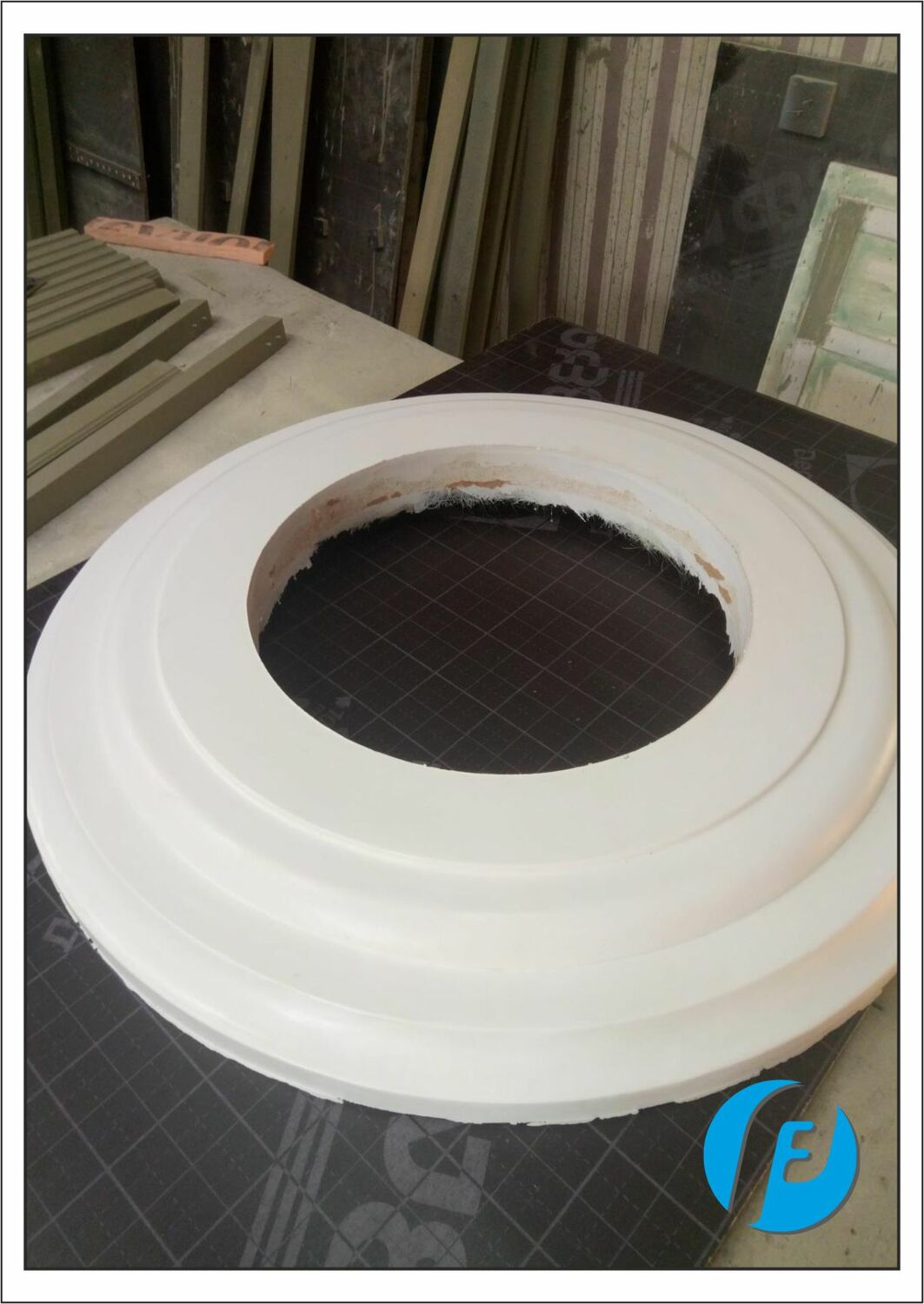

Сложная сборная гипсовая модель декоративного обрамления слухового окна (люкарны) для крыши храма.
Даже такие относительно небольшие элементы, как обрамления слуховых окон, требовали создания полноценных мастер-моделей.

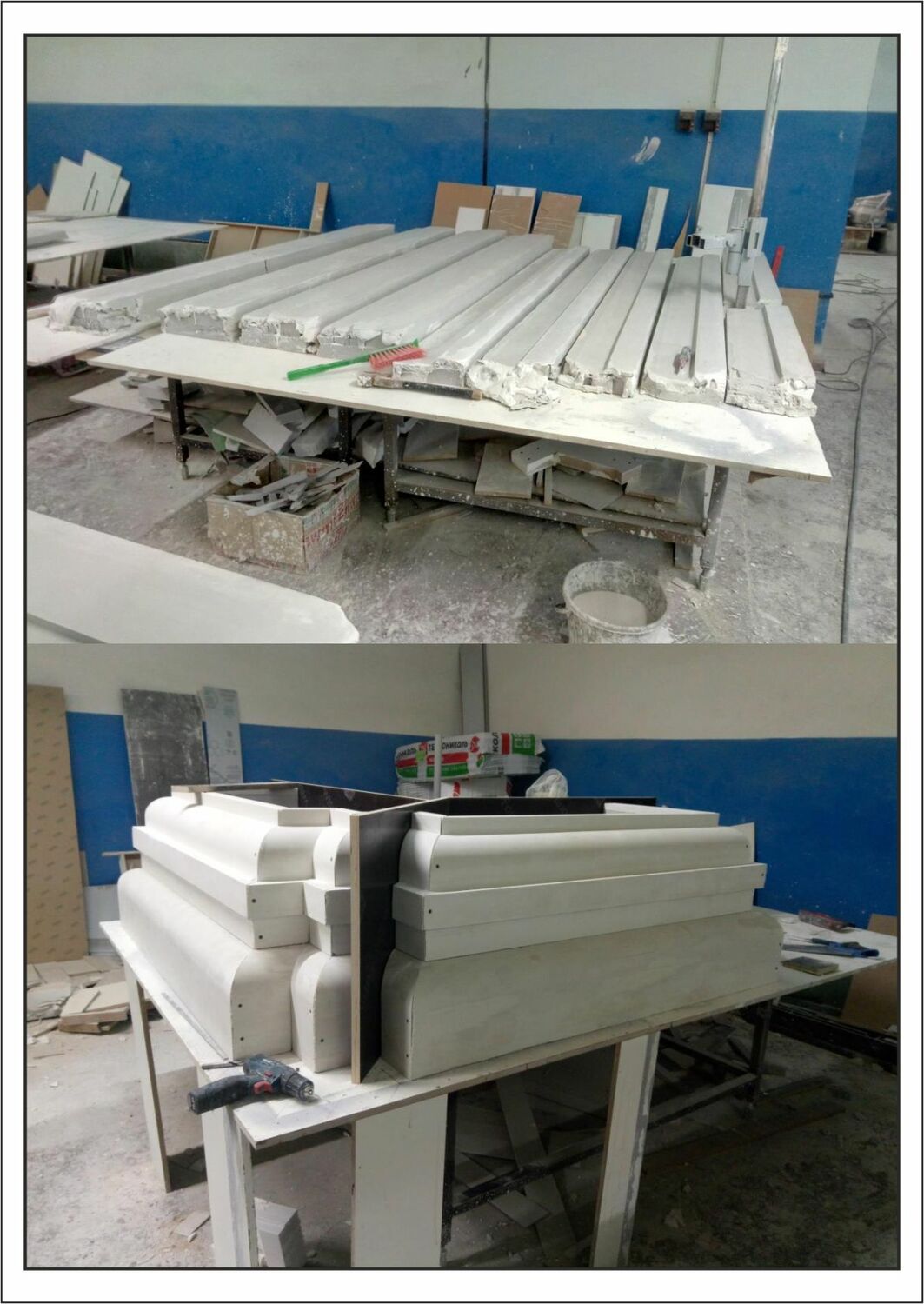

Прямые гипсовые молдинги и модели геометрических капителей для горизонтального декорирования фасада церкви.
Горизонтальные пояса (молдинги) и геометрические капители составляют основу архитектурного рисунка фасада.

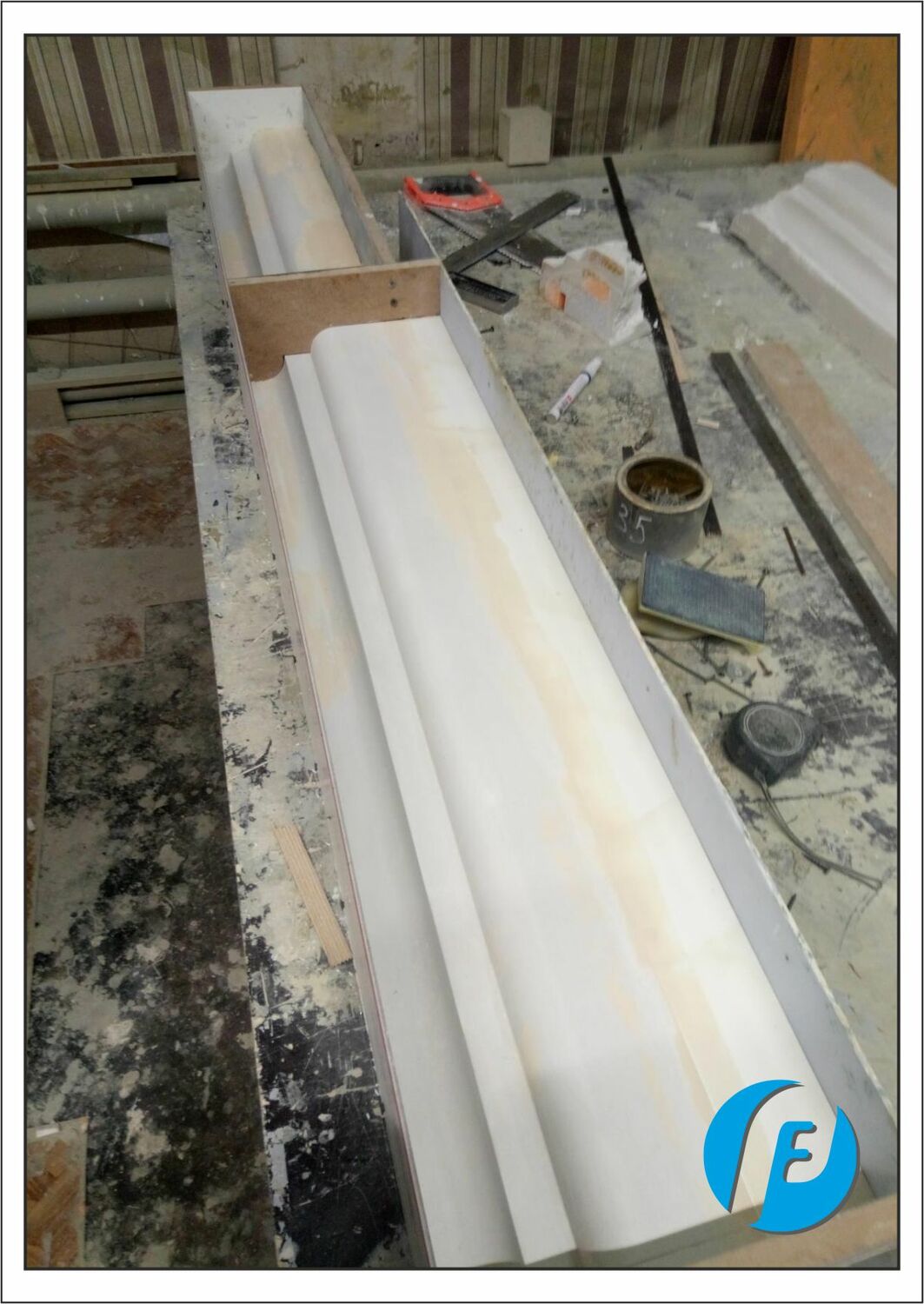

Гипсовые модели молдингов с технологической отбортовкой по контуру для последующего изготовления литейных форм.
Перед снятием формы модель обрамляется бортиком — это будущий фланец формы для ровной заливки бетона.

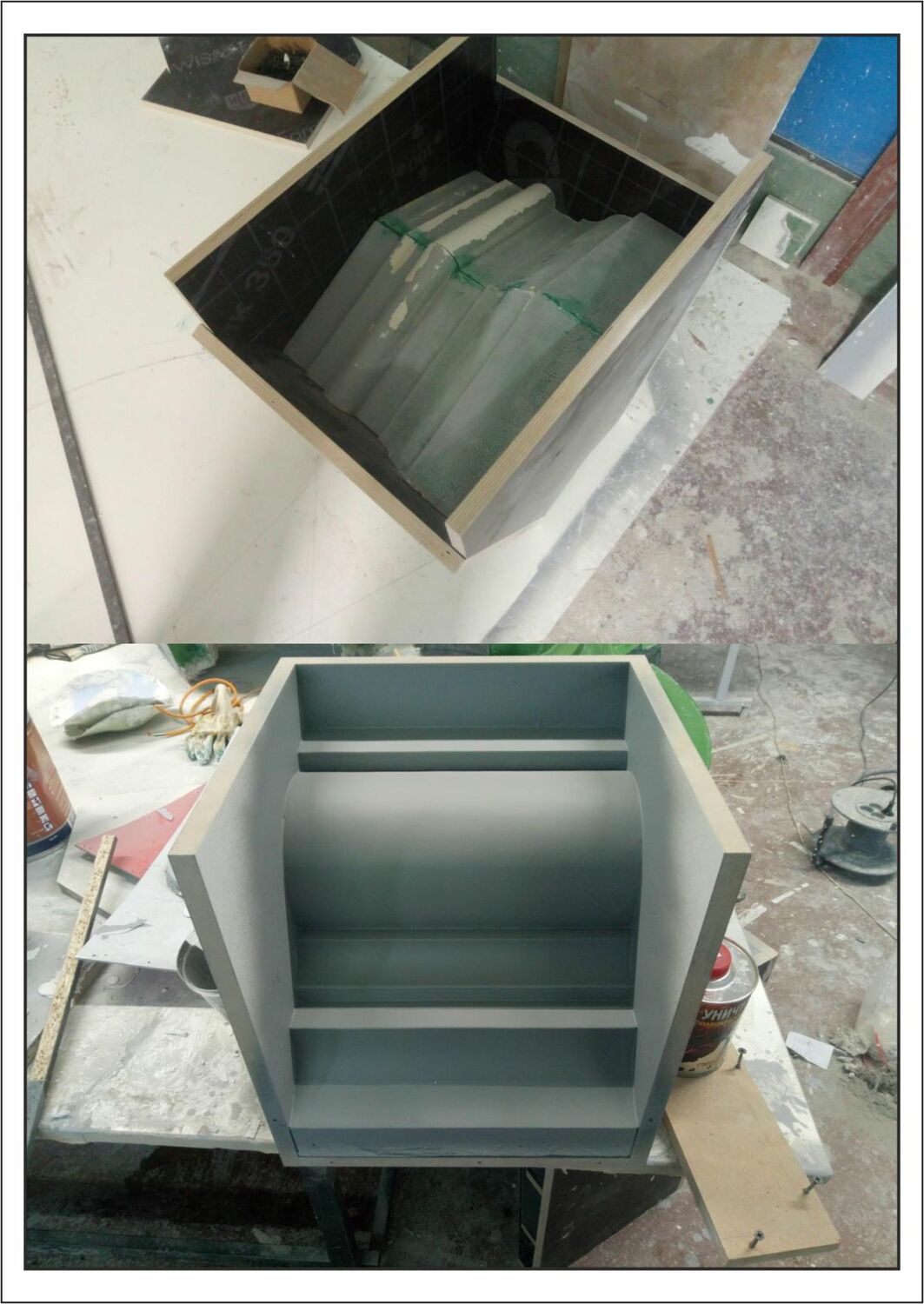

Загрунтованные и подготовленные гипсовые модели фасадного декора с отбортовкой для процесса формования.
Грунтовка упрочняет поверхность гипса и обеспечивает максимально лёгкое отделение будущей формы от модели.

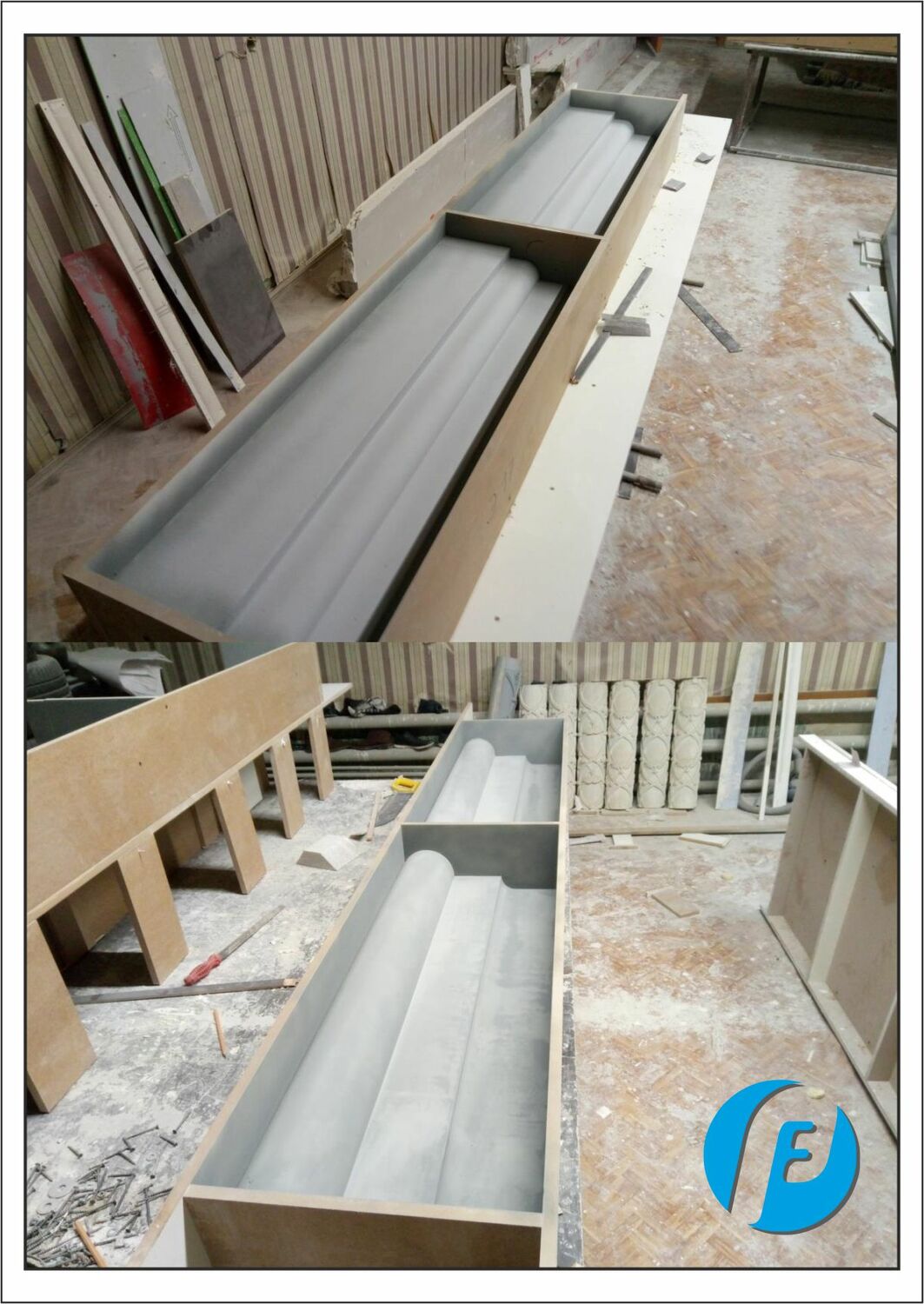

Комплекс загрунтованных гипсовых моделей молдингов и карнизов, готовых к изготовлению стеклопластиковых матриц.
Целая партия моделей основных фасадных молдингов прошла подготовку к массовому тиражированию в формах.

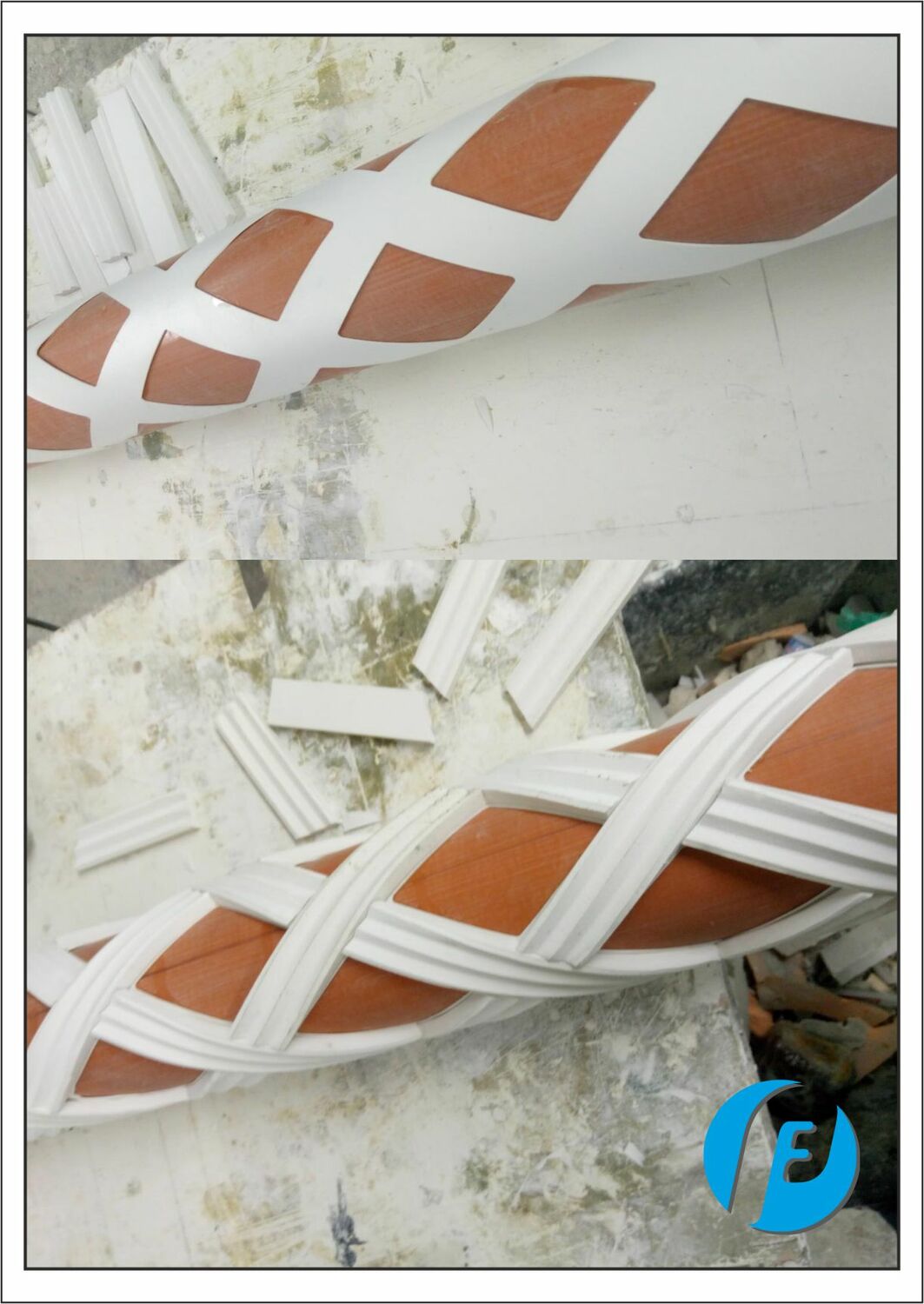

Начальный этап изготовления гипсовой модели колонны с геометрическим орнаментом для второго типа оконных обрамлений.
Работа над моделью колонны для окон с геометрическим орнаментом.

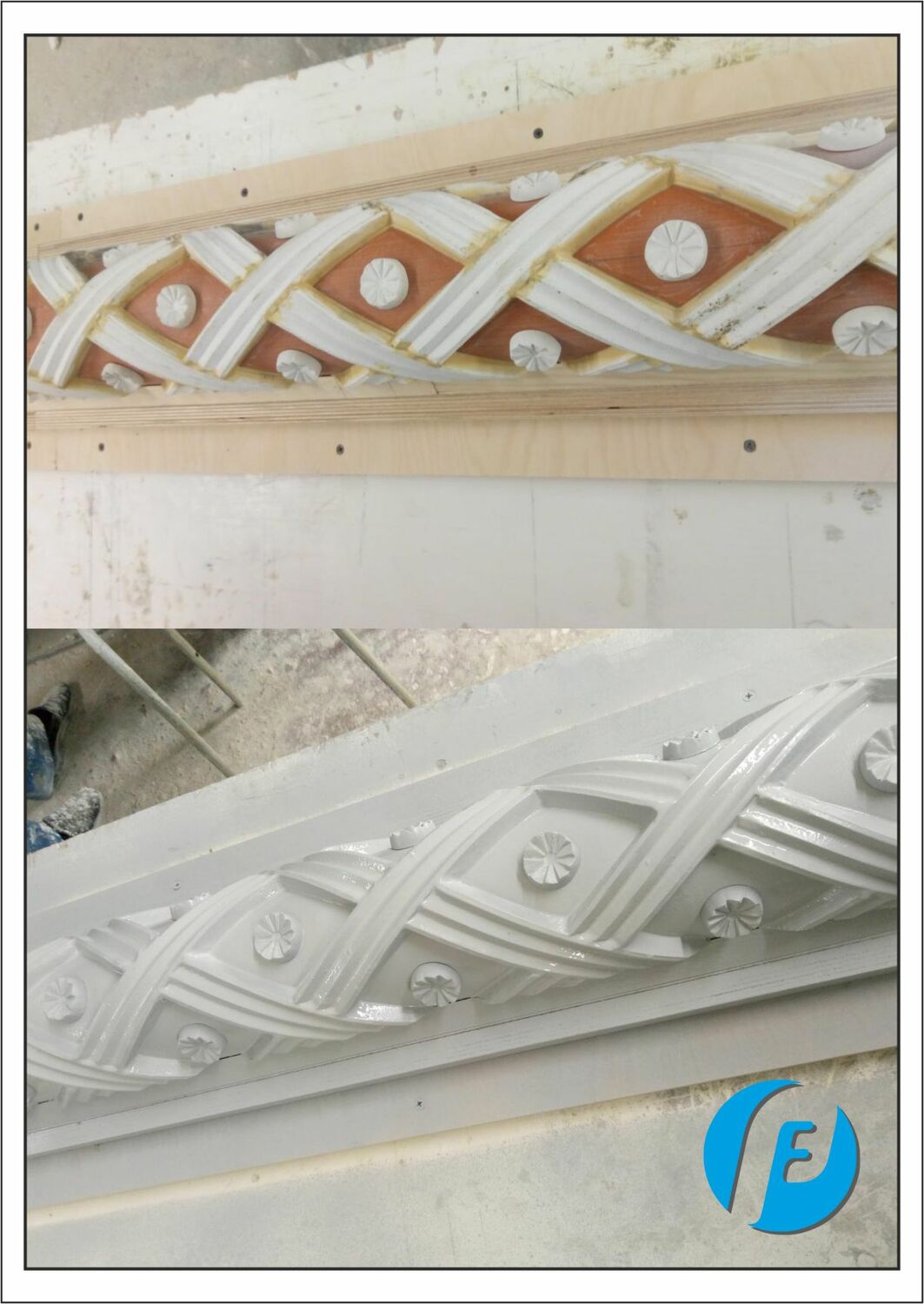

Готовая и загрунтованная гипсовая модель колонны с геометрическим рельефом для фасадного декора храма.
Завершенная модель колонны, готовая к процессу снятия эластичной полиуретановой формы.

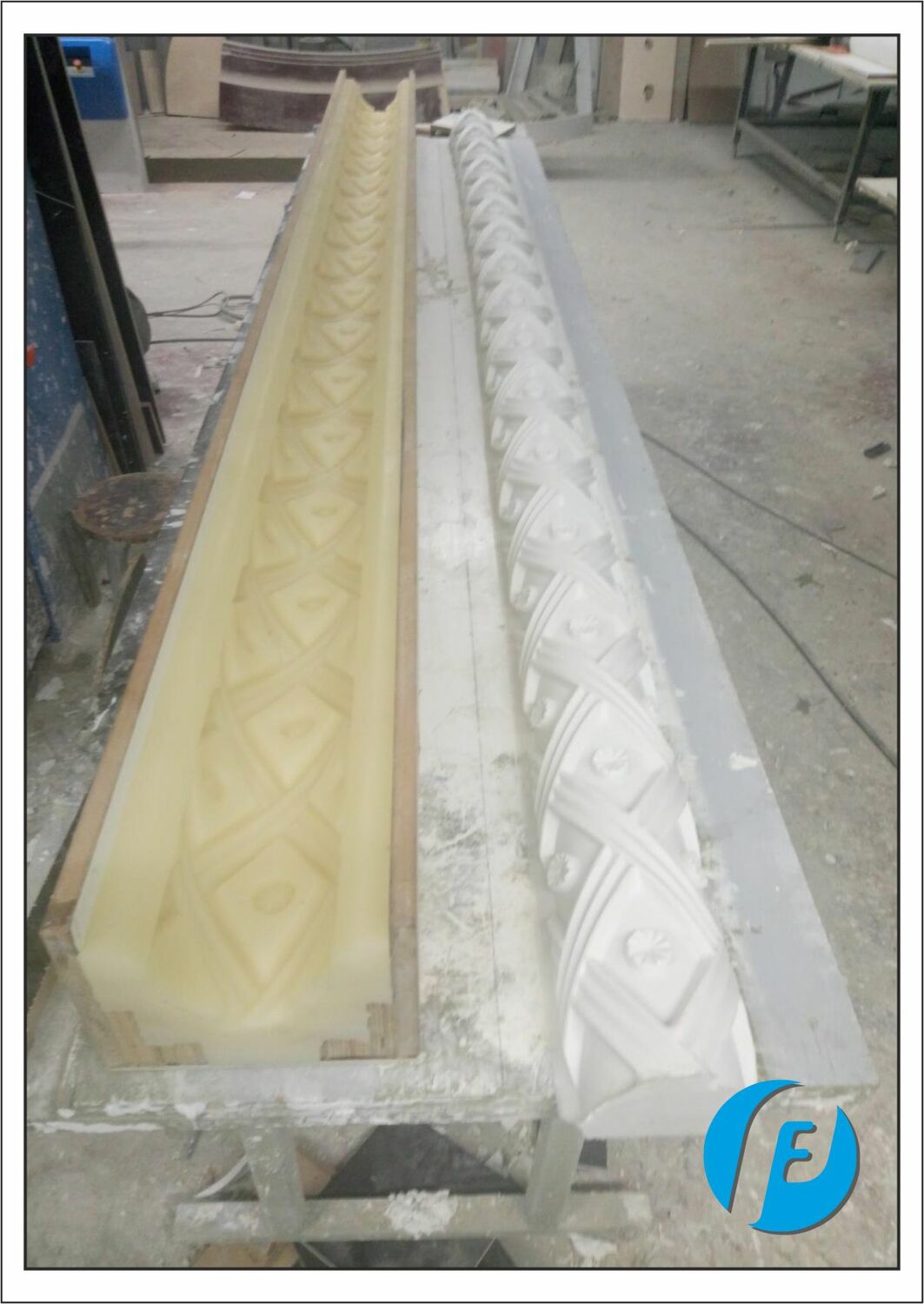

Гибкая полиуретановая форма, снятая с модели колонны, и промежуточная силиконовая отливка для создания жесткой матрицы.
Иногда технологическая цепочка включала создание промежуточной силиконовой копии для последующего изготовления рабочей радиусной модели.

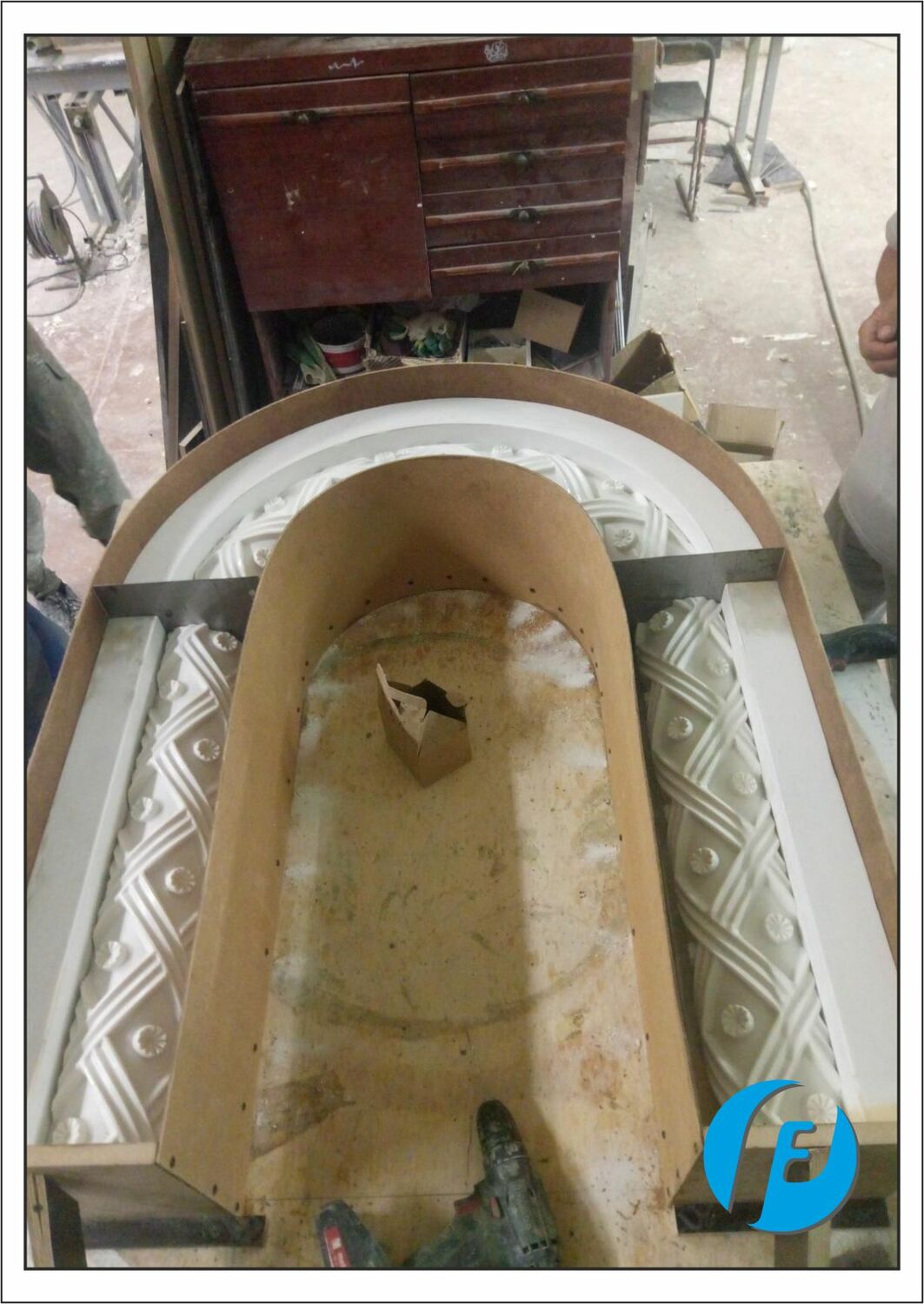

Полный комплект мастер-моделей для обрамления окна второго типа: две геометрические колонны и радиусная арка.
Все составные части для еще одного типа оконных порталов в сборе, демонстрирующие разнообразие нашего декора.

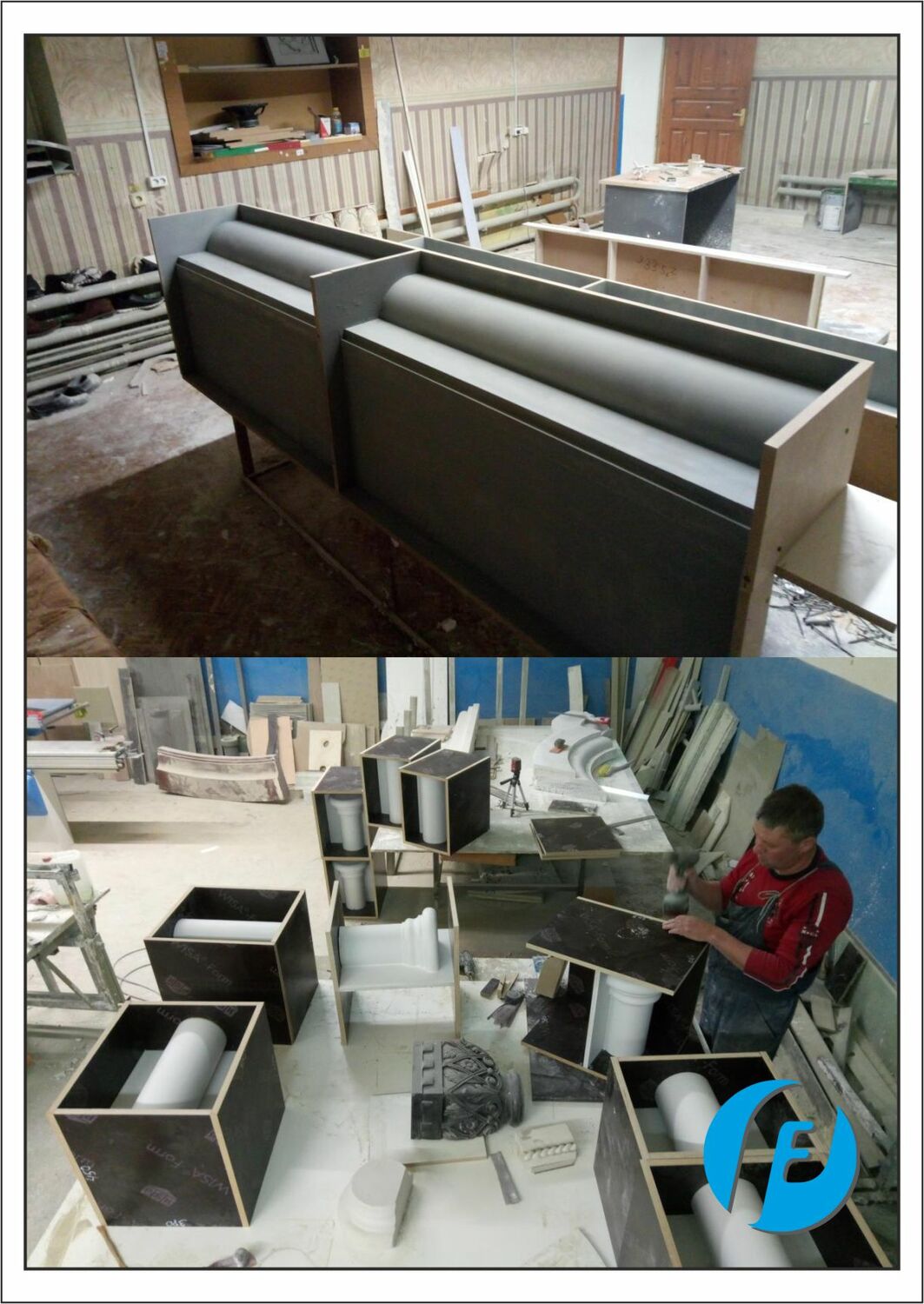

Гипсовые модели молдингов с отбортовкой, установленные на формовочные столы для нанесения гелькоута.
Организация рабочего места: модели закреплены для начала процесса изготовления стеклопластиковой матрицы. И подготовка моделей к последующему снятию форм.

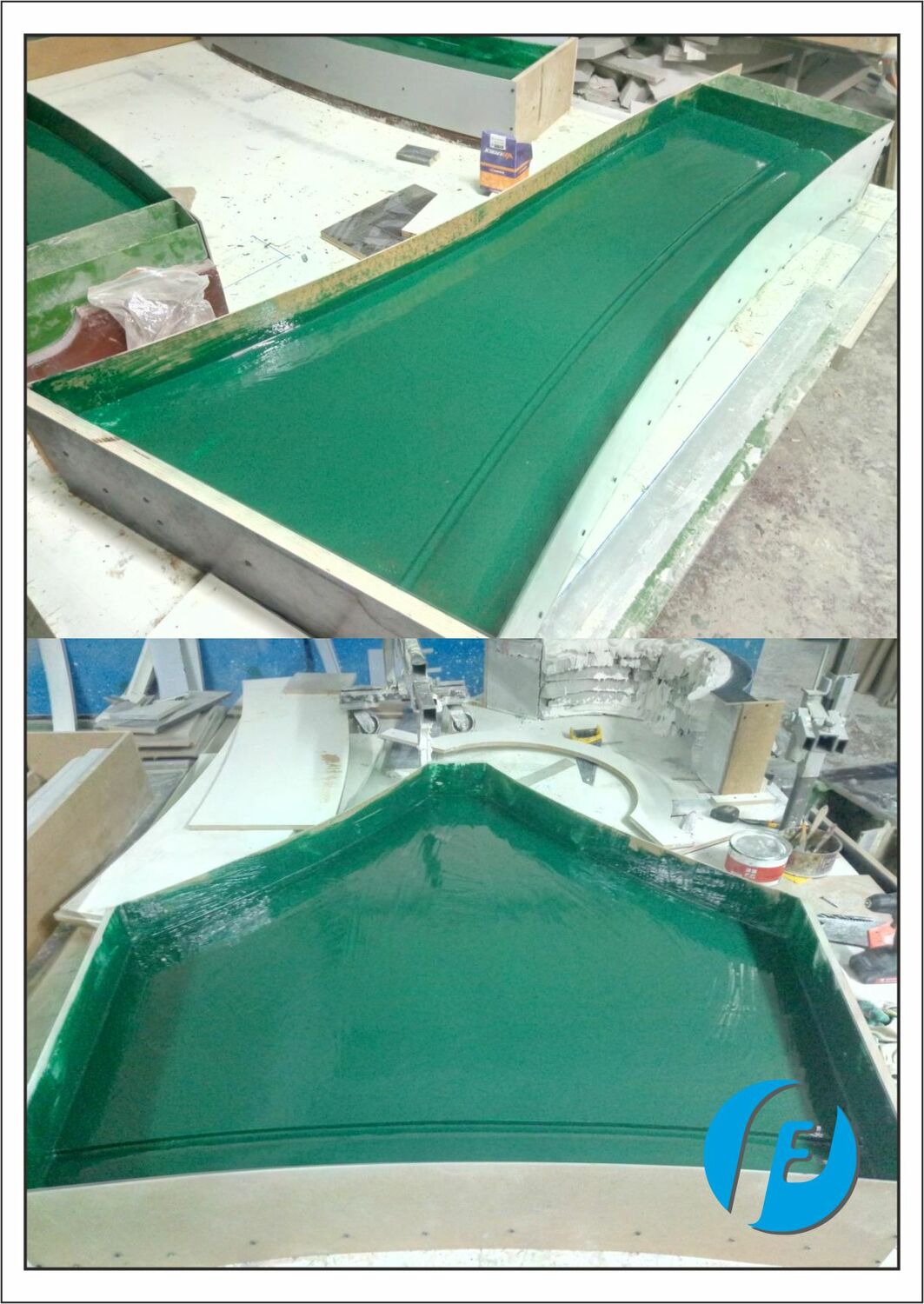

Начало формования: нанесение первого слоя цветного гелькоута на гипсовые модели для создания лицевой поверхности формы.
Первый слой гелькоута — это будущая рабочая поверхность формы, которая передаст гладкость бетону.

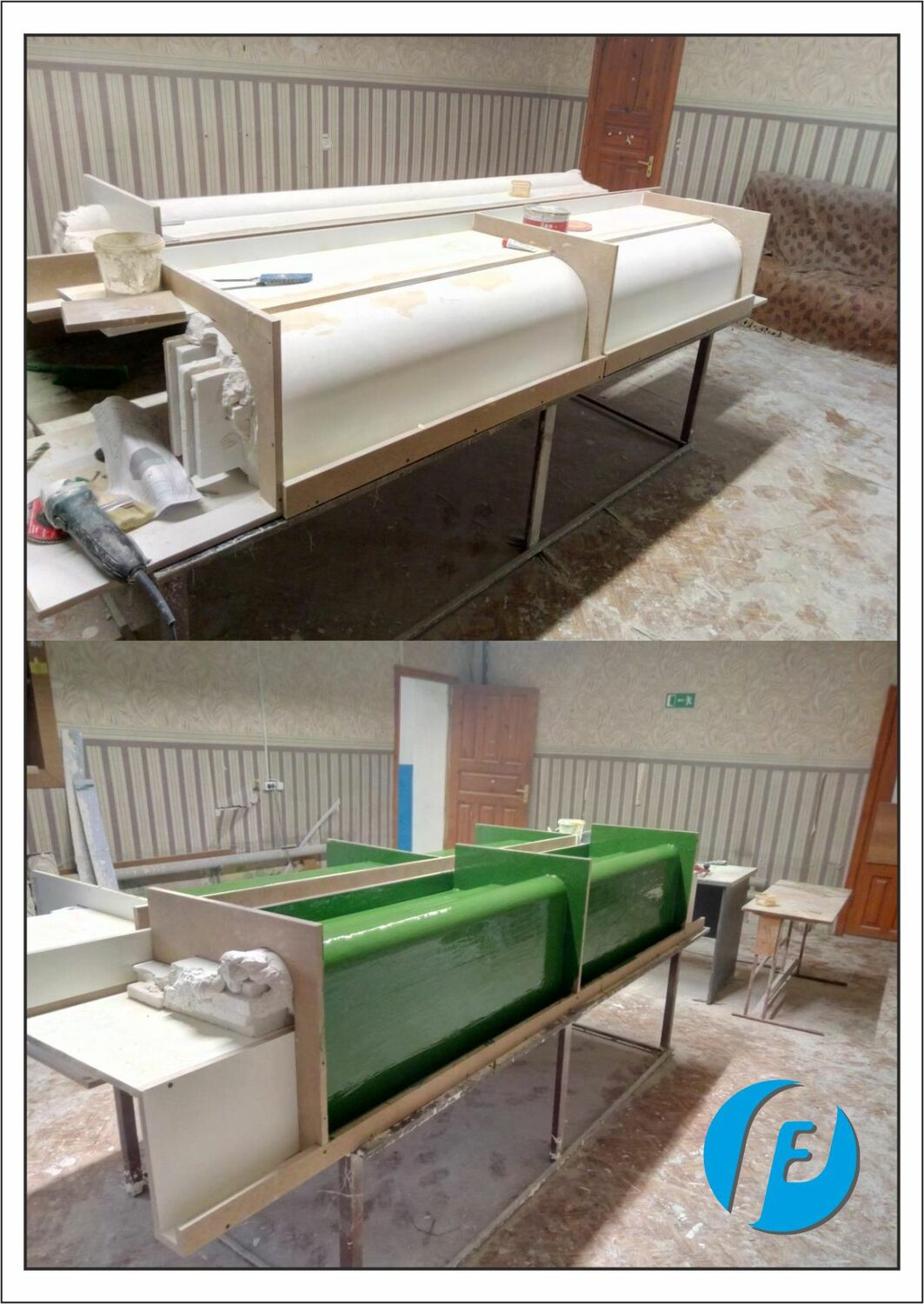

Партия гипсовых моделей фасадного декора с нанесенным гелькоутом в процессе производства стеклопластиковых форм.
Серийное производство форм: так изготавливалась целая библиотека матриц для всех элементов фасада.

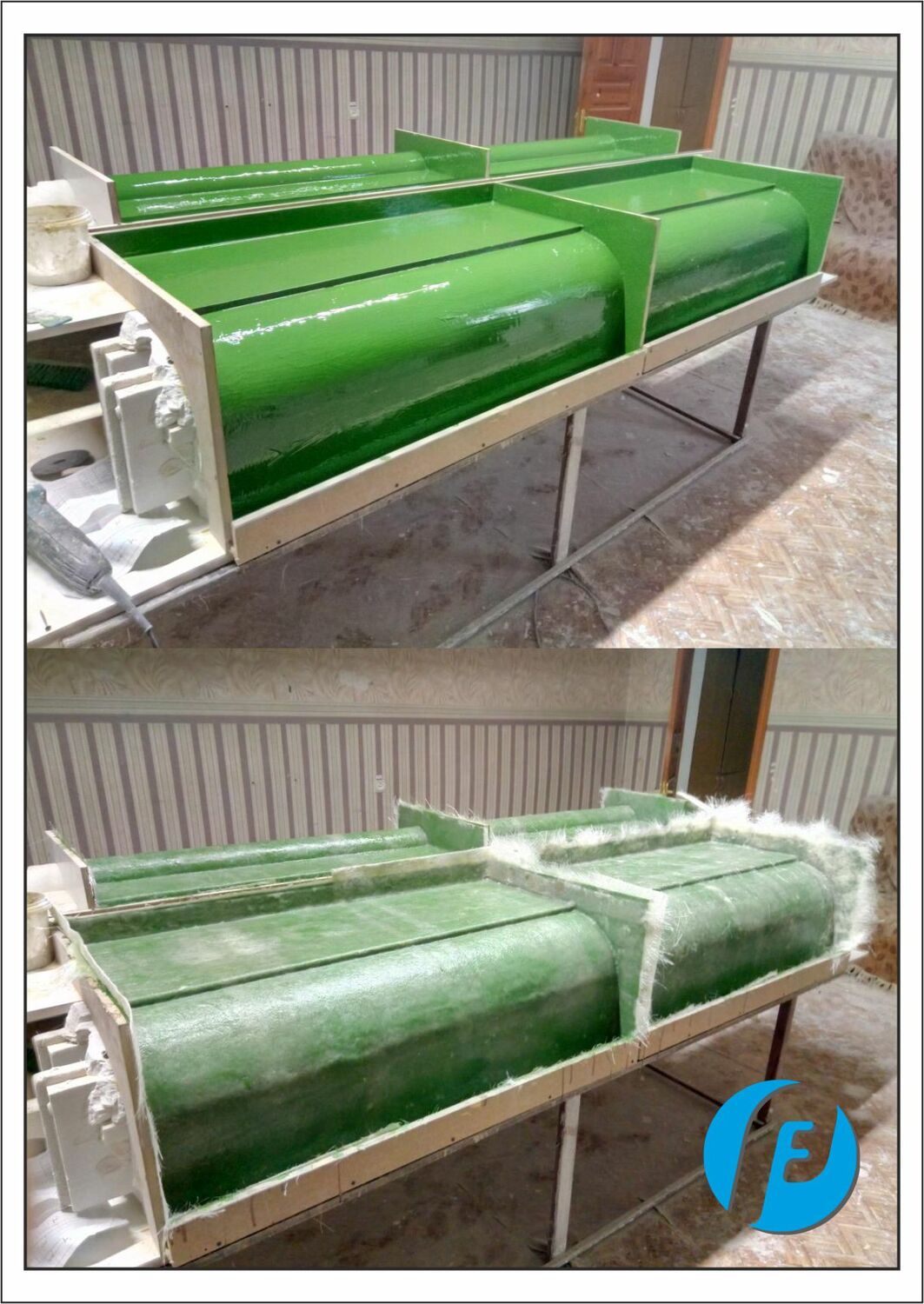

Второй слой гелькоута и армирование стекломатом при изготовлении несущей основы стеклопластиковой матрицы.
После гелькоута наносится несущий слой из стеклопластика, который придает форме жесткость и долговечность.

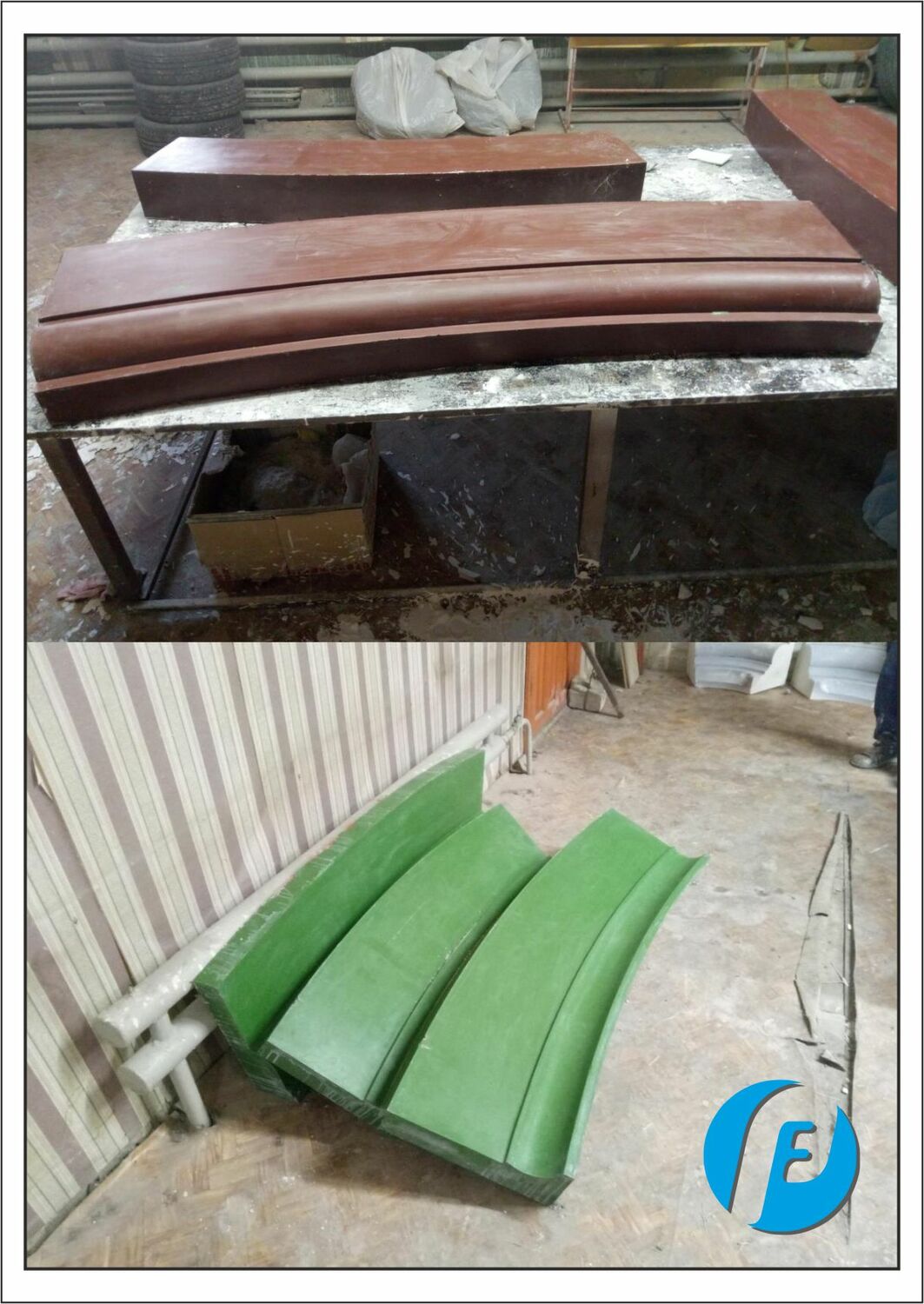

Комплекс готовых стеклопластиковых форм для литья бетона и переходные пластиковые модели, использованные в процессе.
Результат этапа: набор готовых к работе форм и технологические модели, с которых они были сняты.

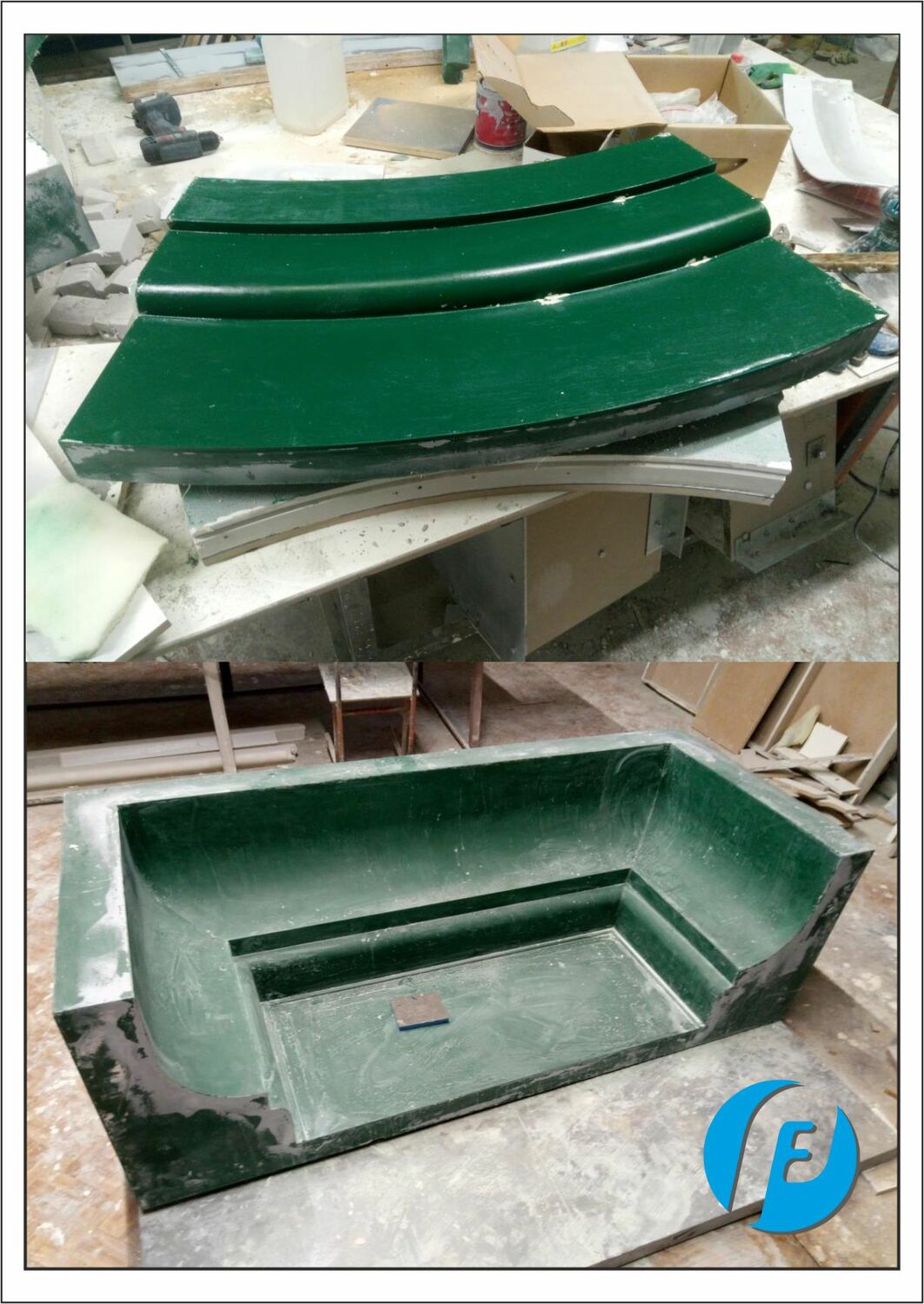

Две стеклопластиковые формы после извлечения из моделей: свежая и после полировки рабочей поверхности.
Только что извлеченная форма требует финишной обработки — полировки для идеальной поверхности бетона.

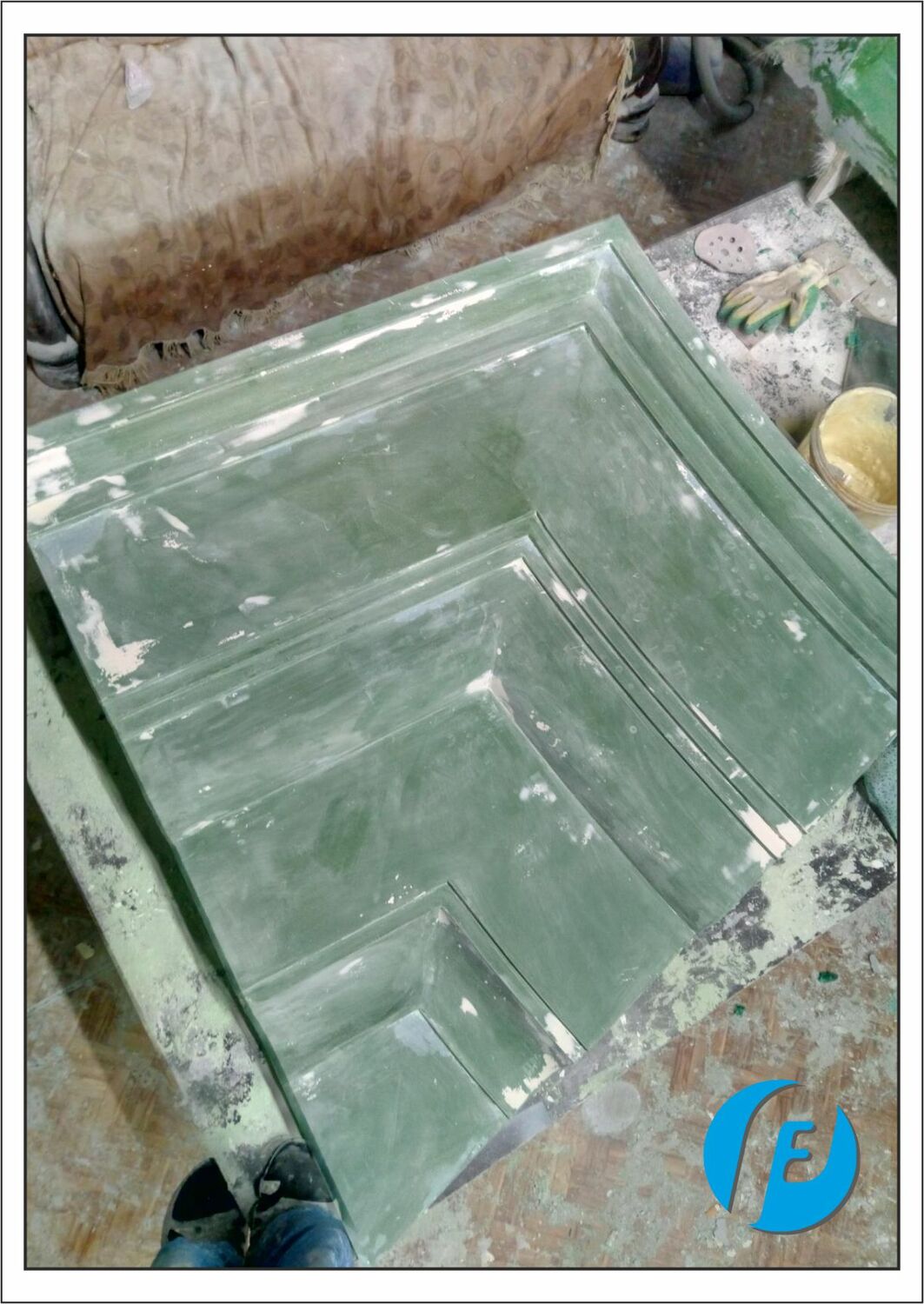

Стеклопластиковая матрица, извлеченная из модели фасадного элемента. Готова к использованию в литье белого архитектурного бетона.
Каждая такая матрица — ключевой инструмент для серийного производства идентичных фасадных элементов.

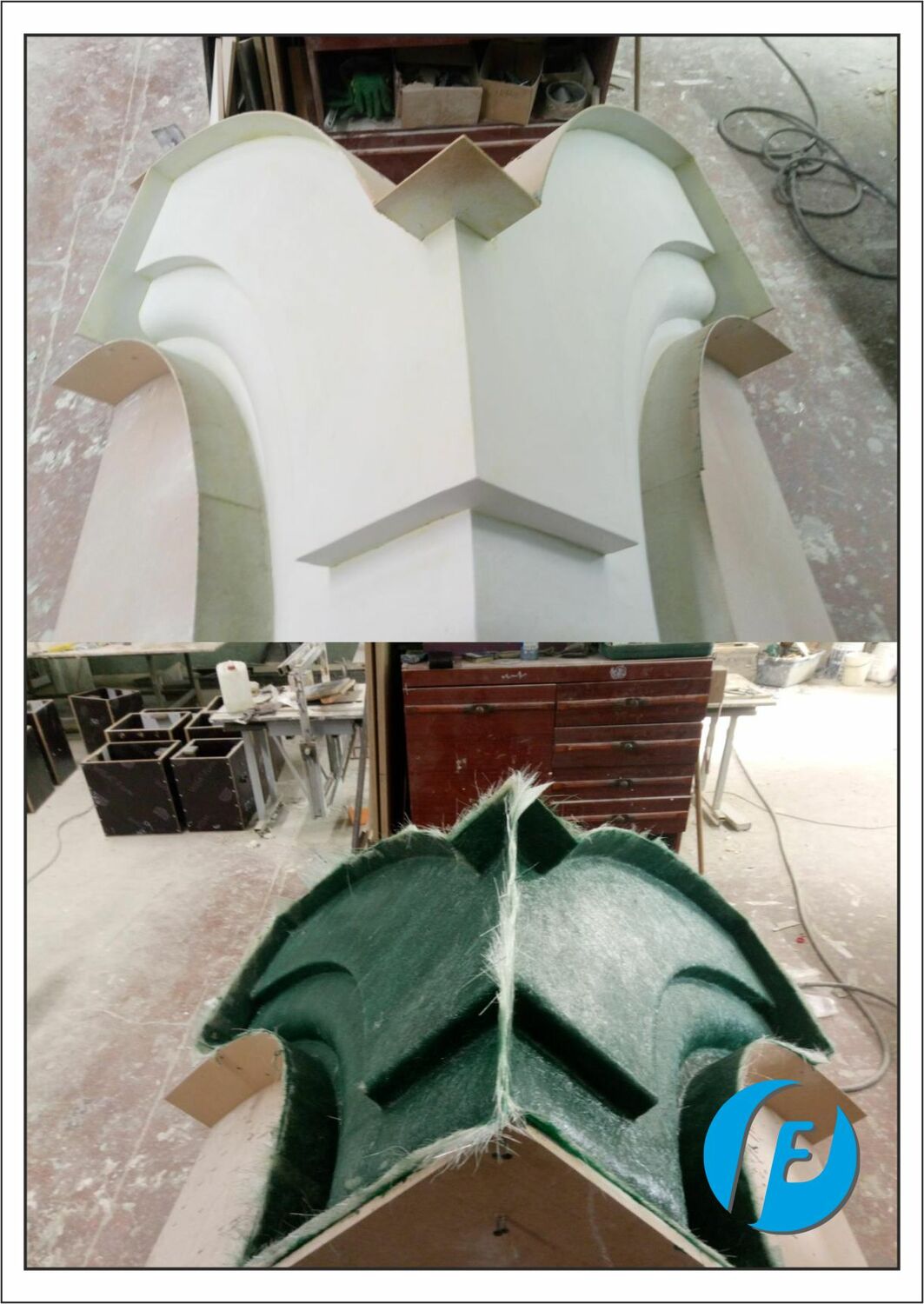

Угловая гипсовая модель с нанесенной на нее готовой стеклопластиковой формой перед этапом разделения.
Момент истины: готовая, затвердевшая форма еще находится на исходной модели перед разделением.

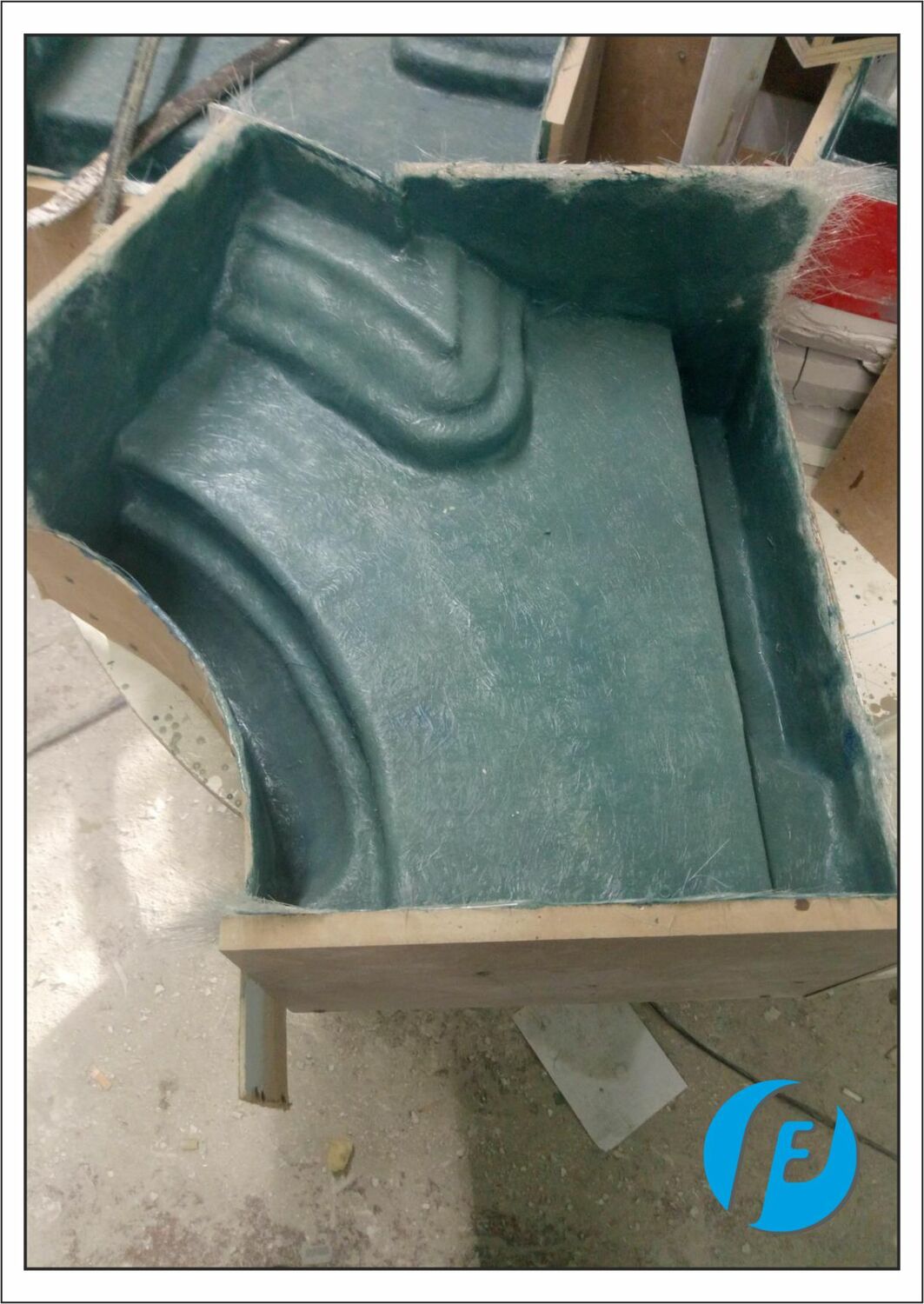

Завершенная стеклопластиковая форма для углового элемента, готовая к снятию с гипсовой мастер-модели.
Процесс формования завершен. После полного отверждения форму аккуратно снимут с модели.

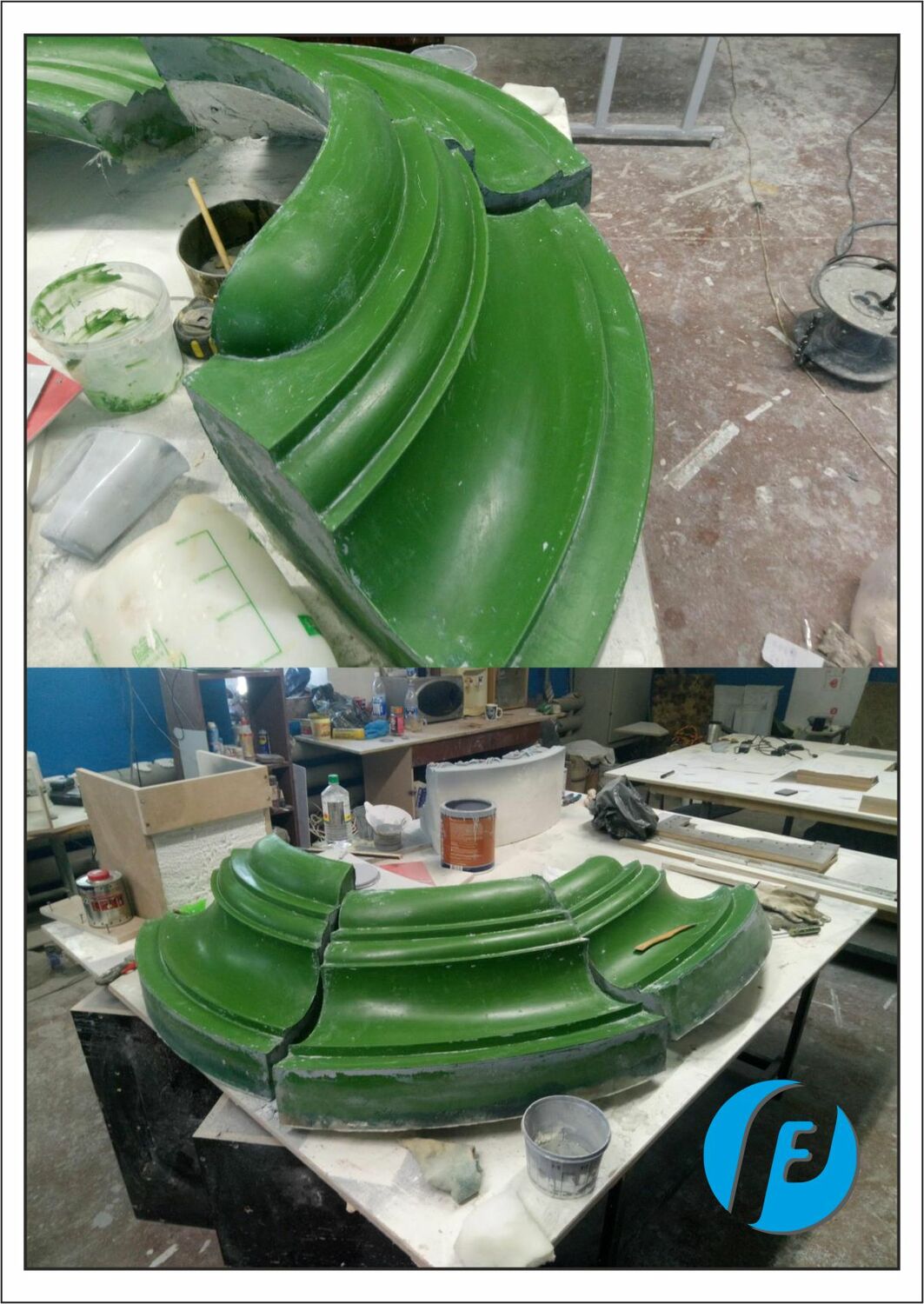

Комплект из трех матриц для литья сегментов радиусной арки оконного обрамления из белого бетона.
Для сложной радиусной арки изготавливался свой комплект из трех стыкующихся форм.

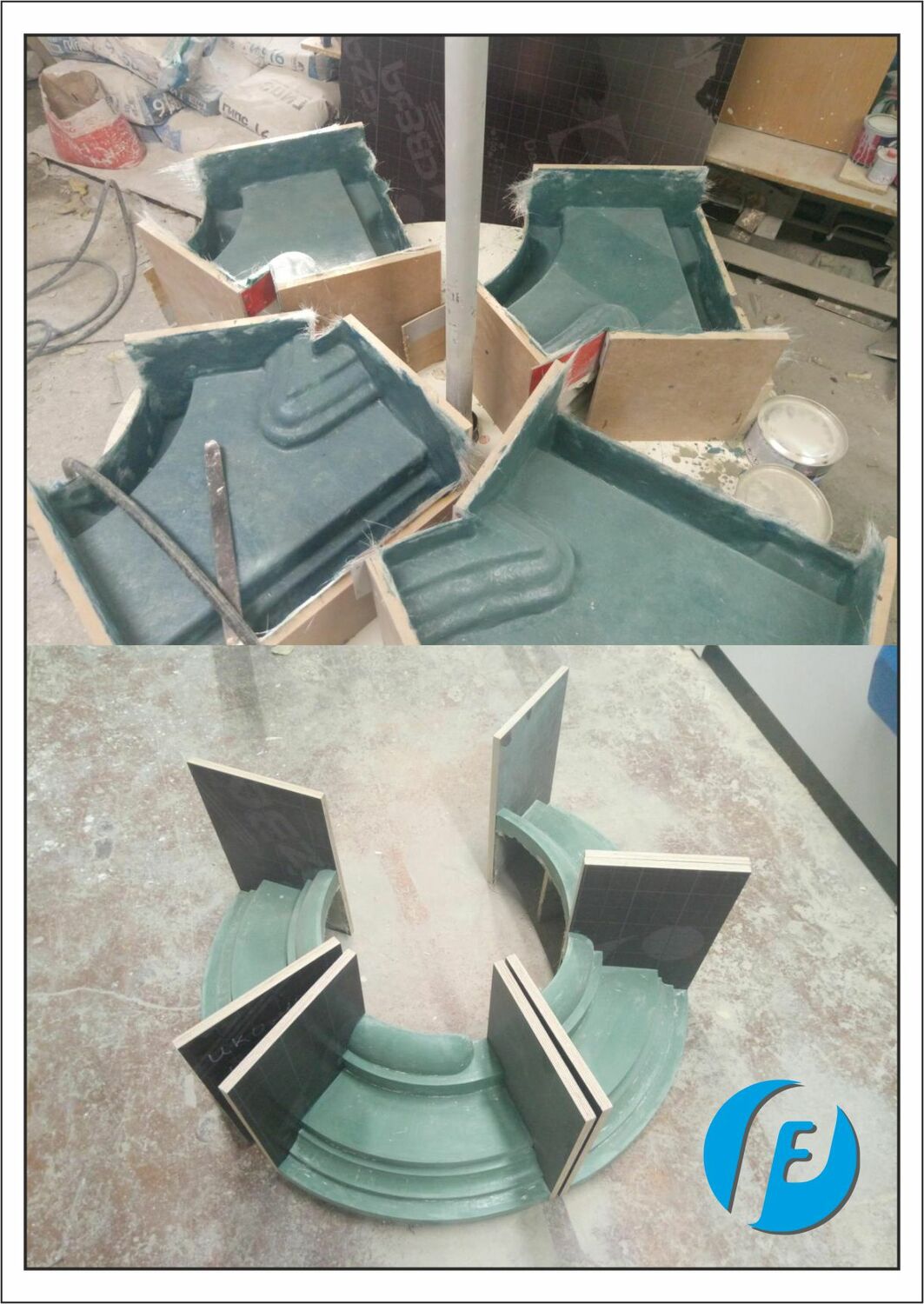

Круглые парковые скамейки для отдыха на площади им. С.М. Кирова
Так выглядели многочисленные формы в цехе — их были десятки: фризы, карнизы, капители, пилястры, фронтоны, балясины, балюстрады, молдинги, аркады, колонны, кариатиды, сандрики, рустики, портики, барельефы, горельефы, порталы.

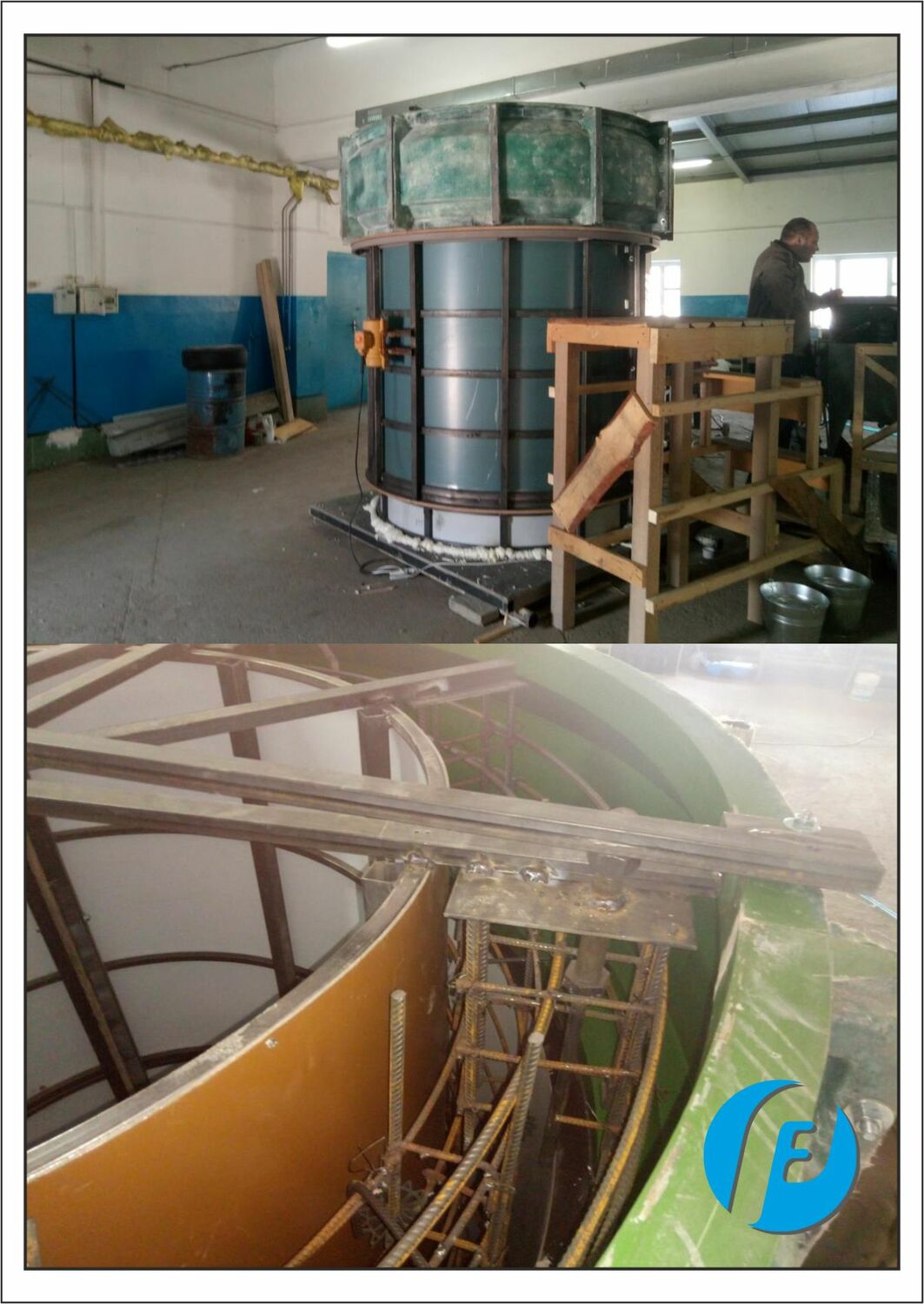

Крупногабаритная комбинированная форма из стеклопластика и стали для литья основания купола (барабана) весом 15 тонн.
Самые масштабные задачи: изготовление формы для несущего "барабана" под луковицы. Вес готового изделия — 15 тонн.

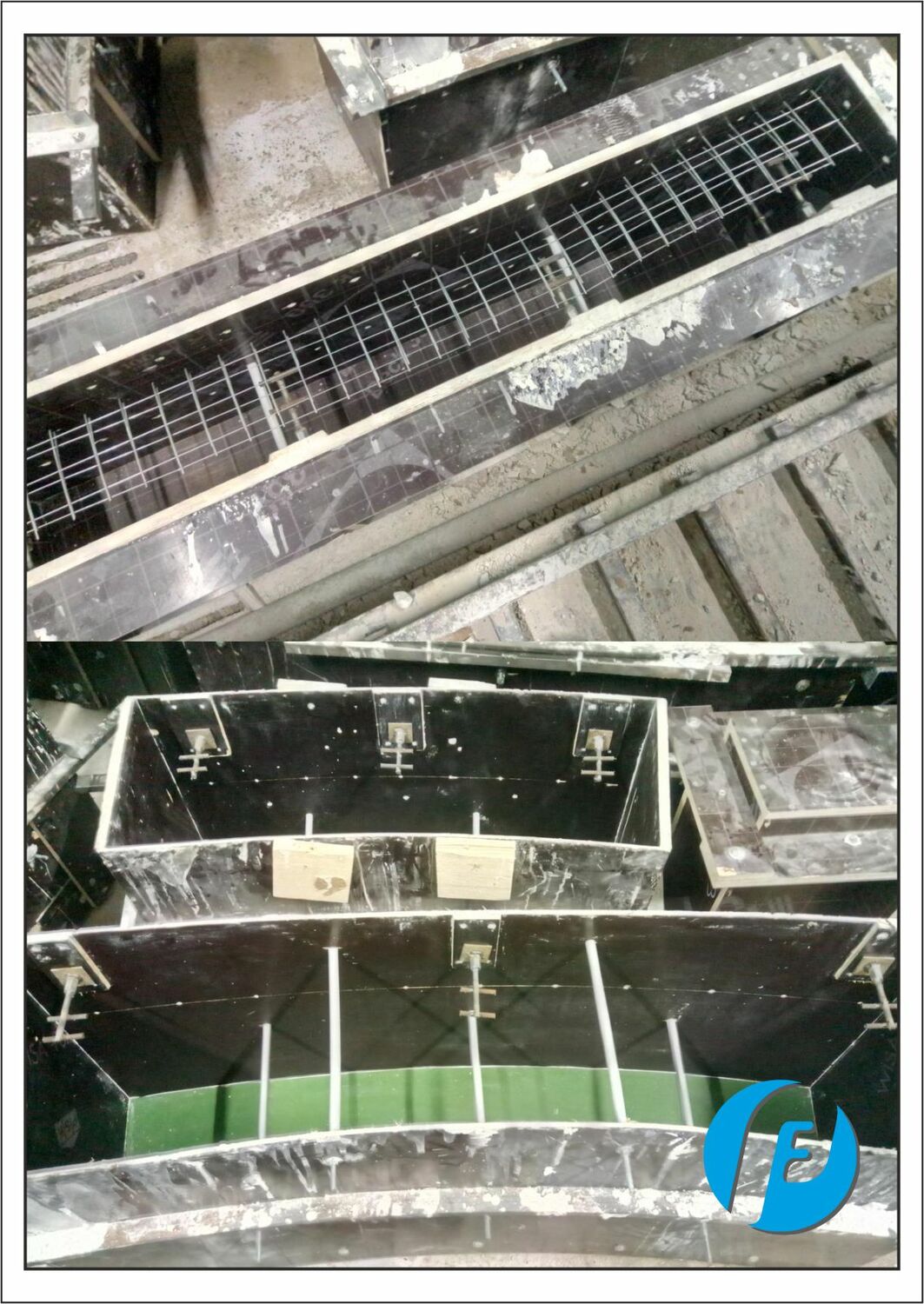

Подготовка форм к заливке белым архитектурным бетоном на производстве
Процесс подготовки форм к заливке белым архитектурным бетоном.

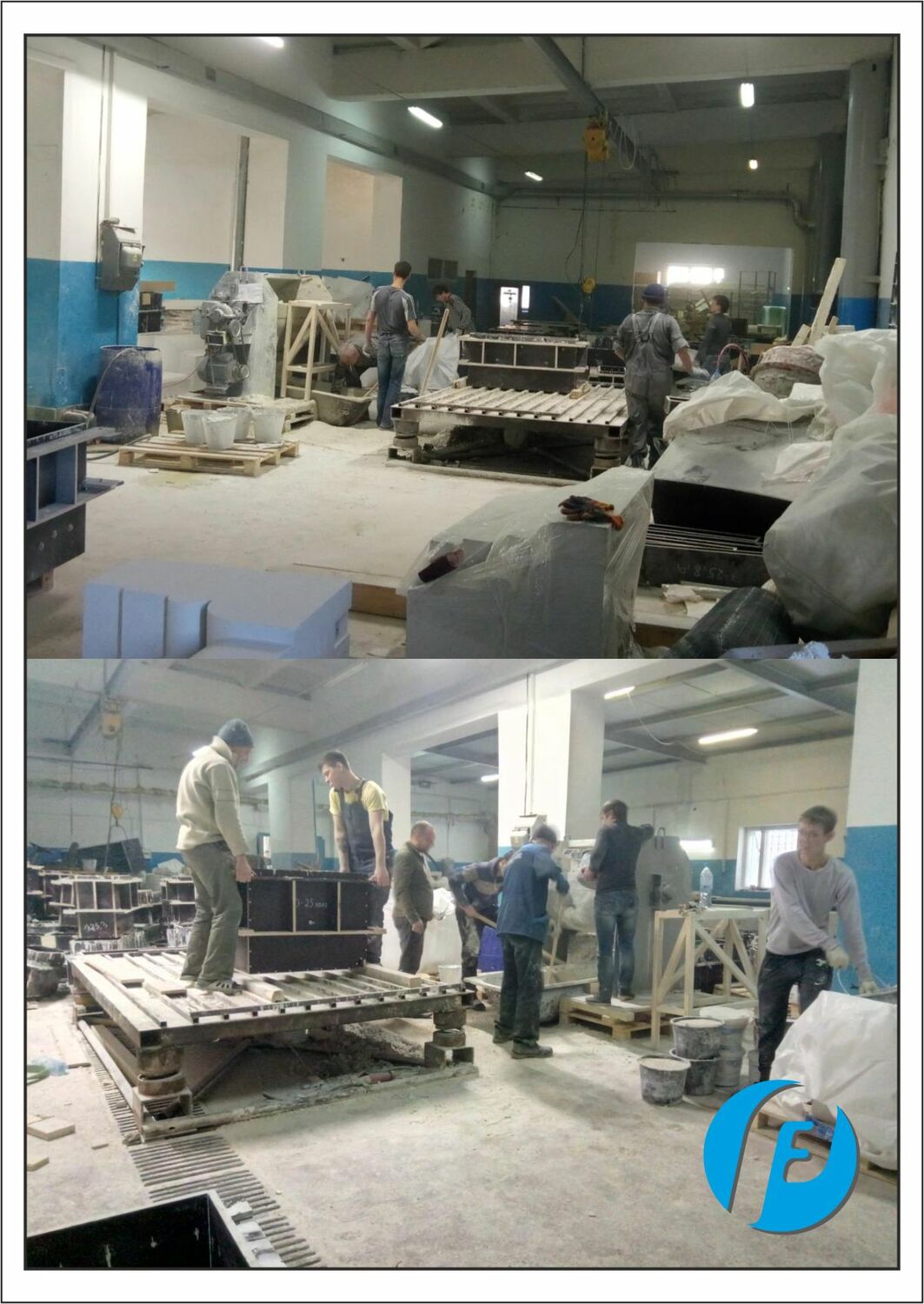

Производственная линия: стеклопластиковые формы, установленные и подготовленные для заливки белым архитектурным бетоном.
Отлаженный конвейер: формы готовы принять бетонную смесь специального состава.

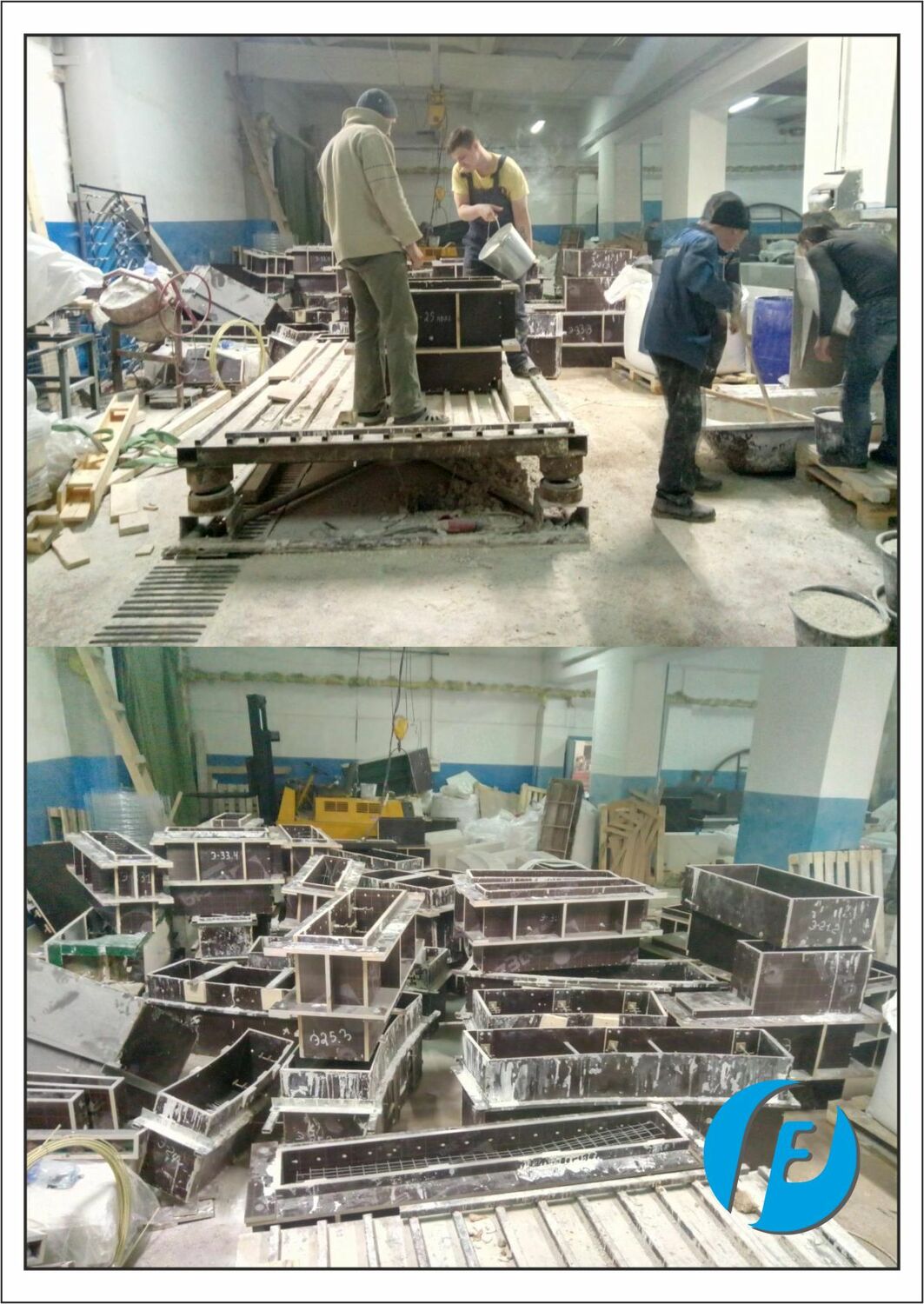

Процесс заливки белого бетона в формы для фасадных элементов и очередь форм на производственной линии.
Ключевой производственный момент. Использовался особый состав белого бетона для прочности и чистой фактуры.

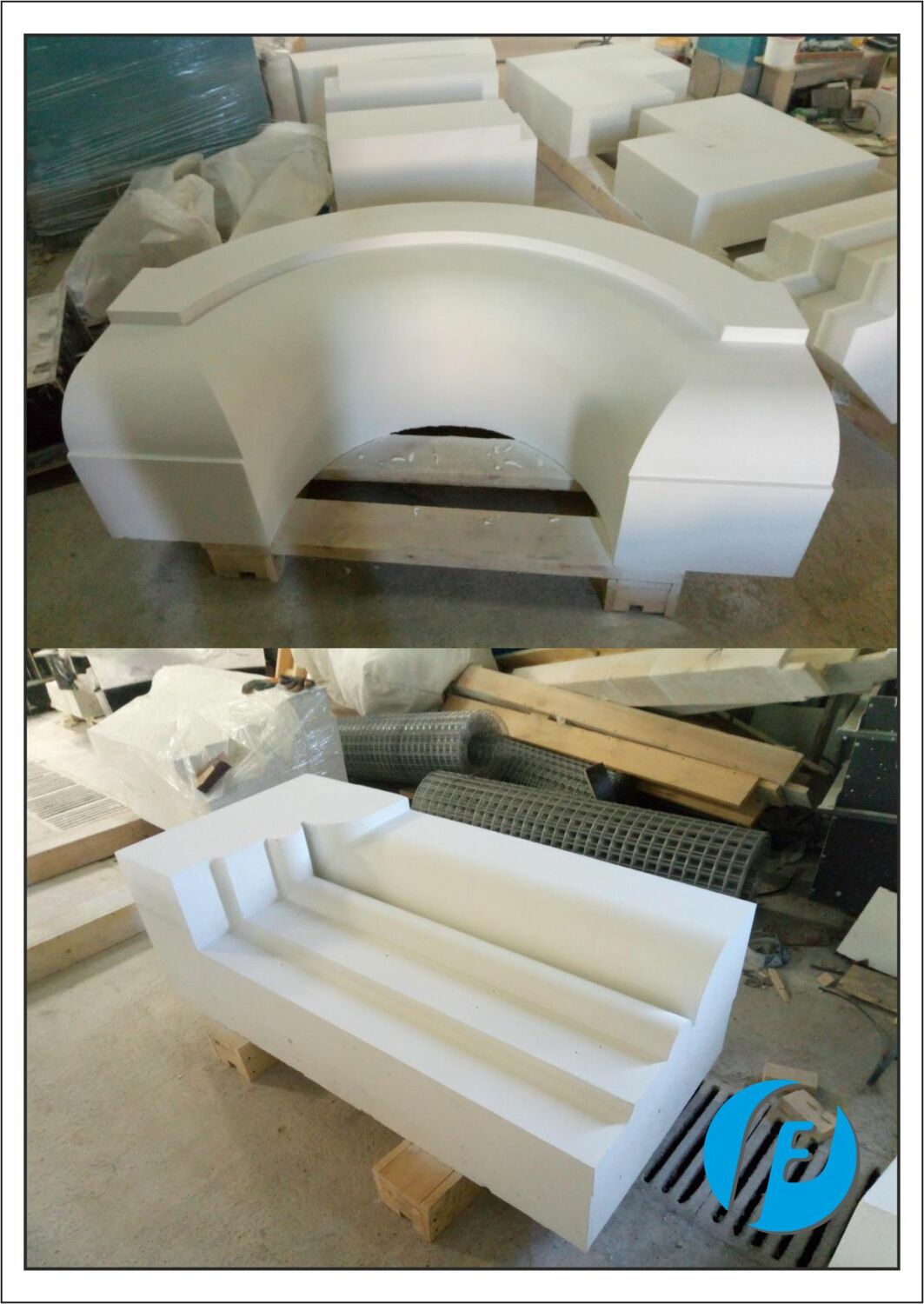

Свежеотлитые элементы фасадного декора из белого бетона после извлечения из форм на производстве.
Первое появление будущего фасадного декора. Белый бетон точно повторил все детали формы. Вес изделий около 2 тонн

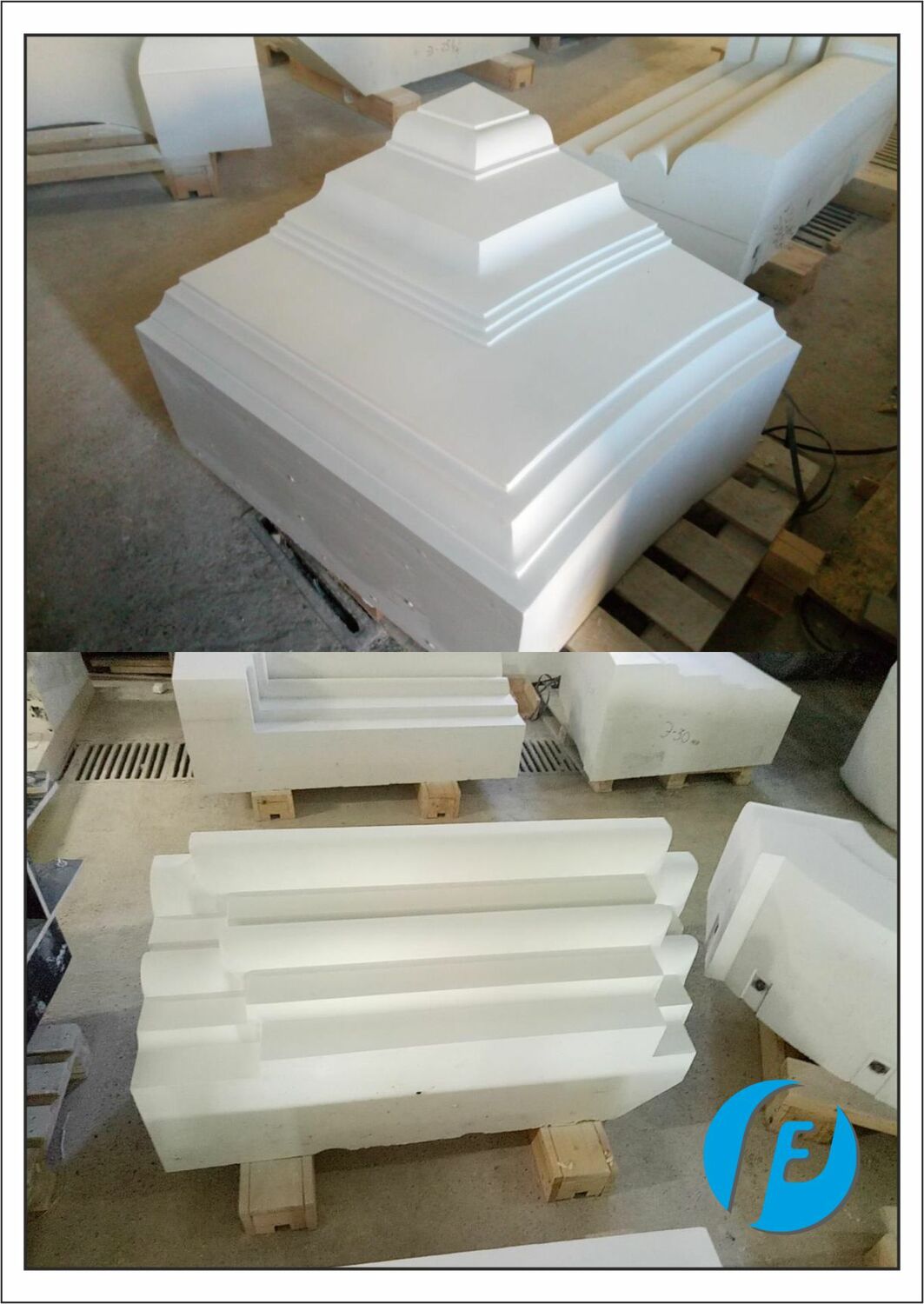

Разнообразные отлитые детали из архитектурного бетона: колонны, сегменты арок, карнизы перед обработкой.
Часть готовой продукции. Каждое изделие промаркировано и прошло контроль геометрии.

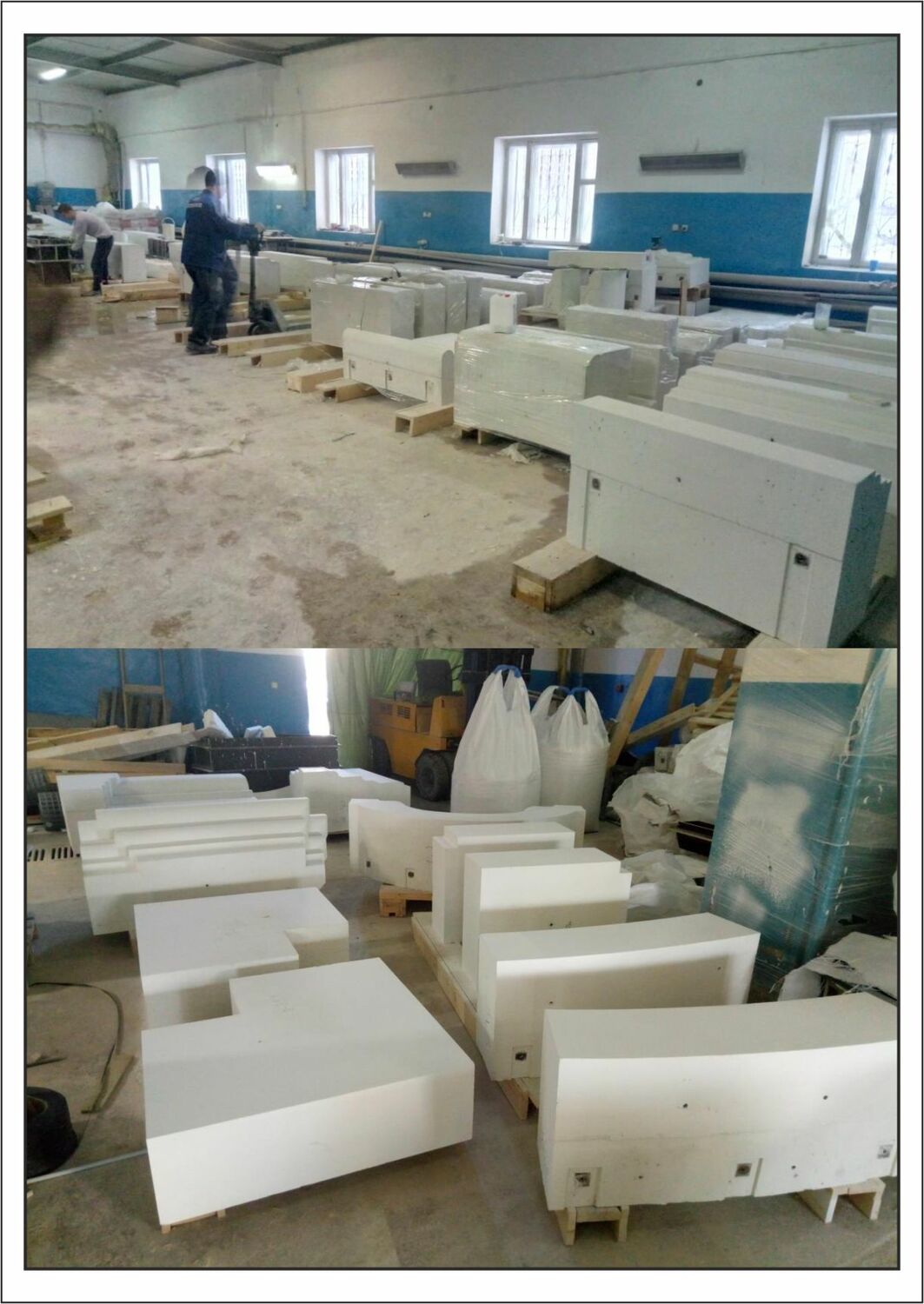

Готовые фасадные элементы из белого бетона на складе выдержки. Изделия набирают марочную прочность перед отправкой.
Бетонные изделия должны отлежаться и набрать необходимую прочность, прежде чем отправиться на объект.

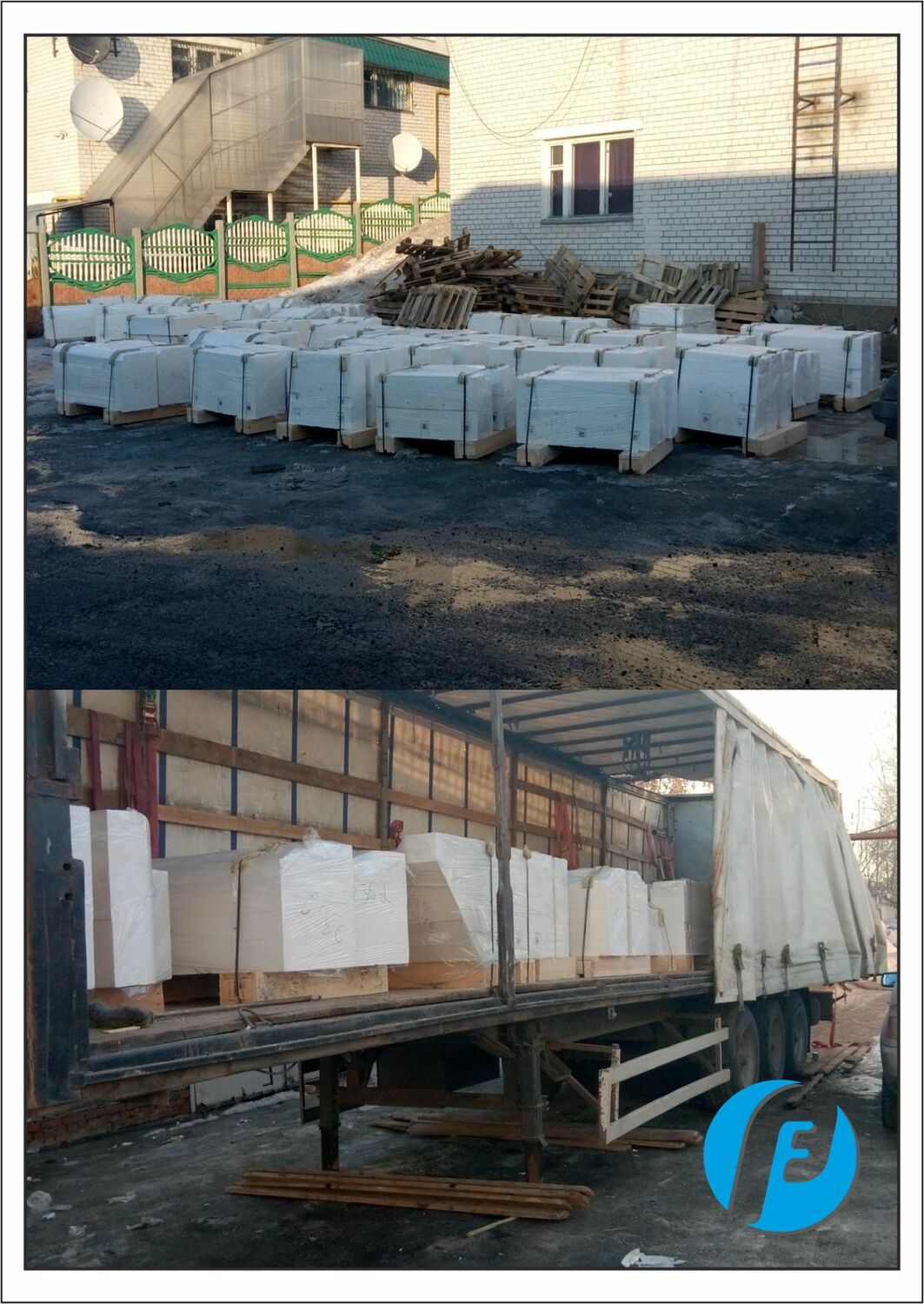

Аккуратная упаковка и погрузка белых бетонных фасадных элементов в автотранспорт для доставки в Когалым.
Тщательная упаковка и погрузка — гарантия сохранности бетонных деталей при транспортировки за тысячи километров.

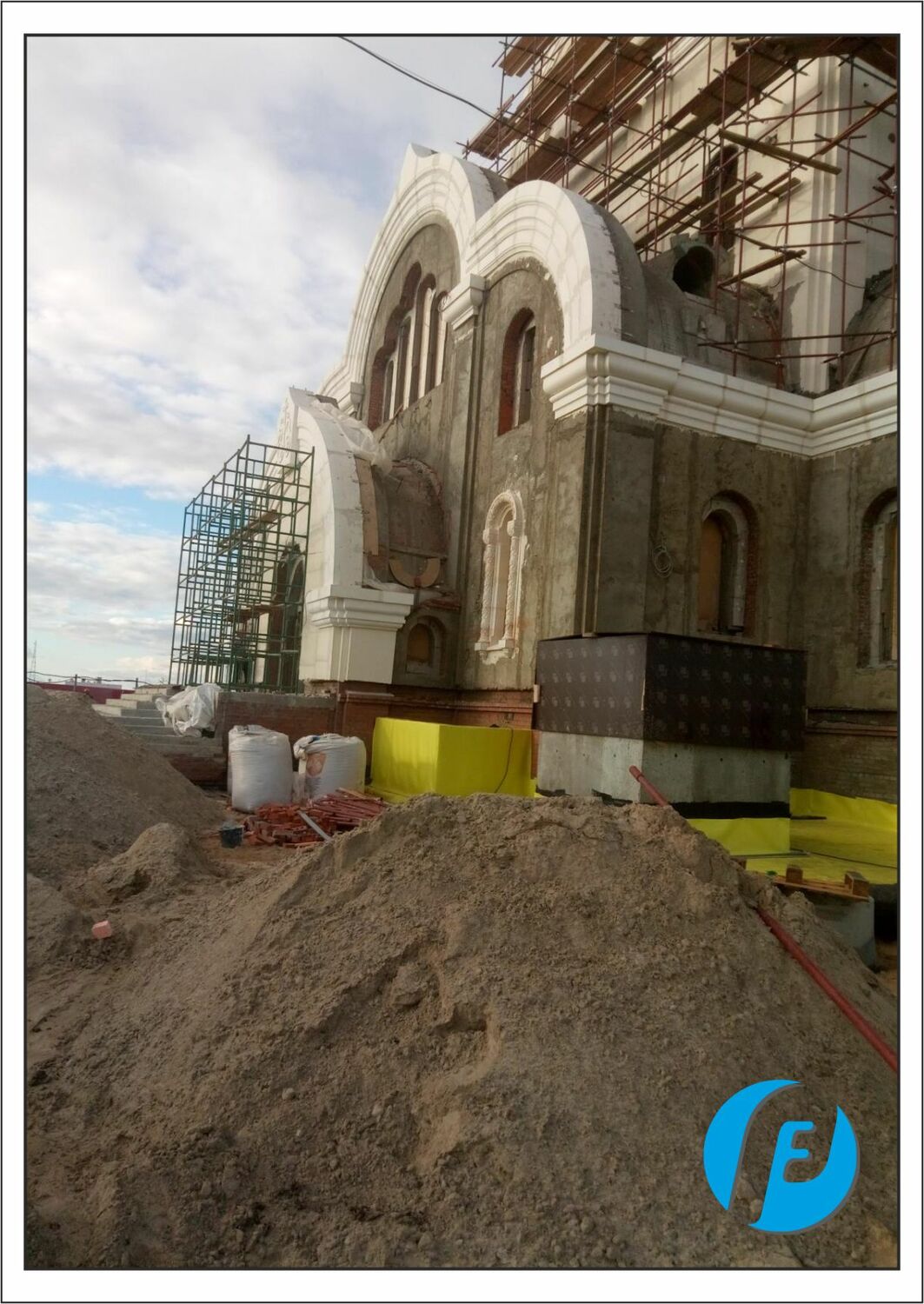

Монтаж крупных радиусных бетонных элементов на фасад храма святой Татианы с применением строительной техники.
Работа на объекте: с помощью крана тяжелые радиусные детали занимают свое расчетное место на фасаде.

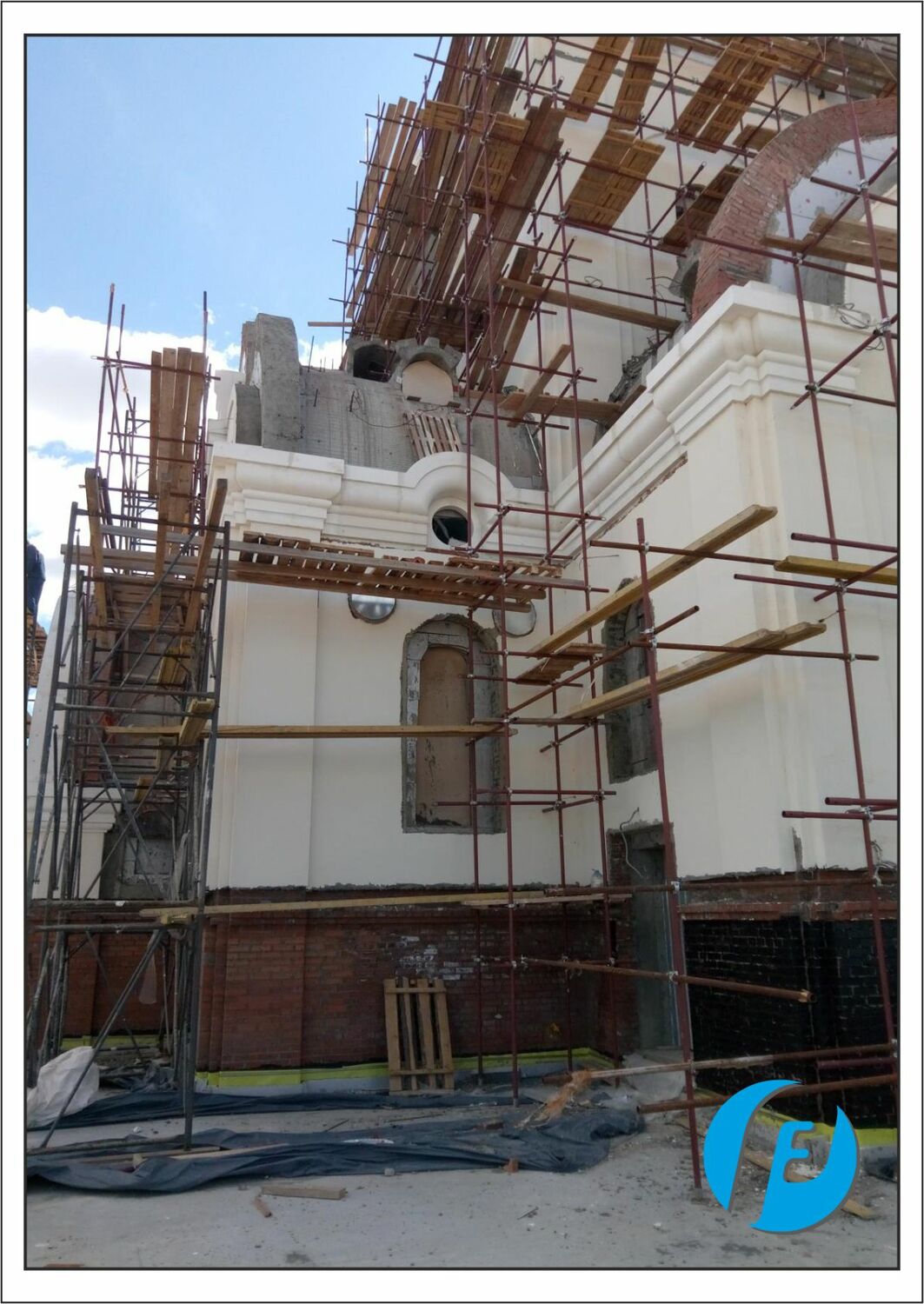

Высотные работы по установке декоративных элементов на крыше. Все смонтированные белые детали стыкуются в единую систему.
Монтаж декоративного обрамления слухового окна (люкарны) и капителей на кровле храма. Все детали связаны молдингами.

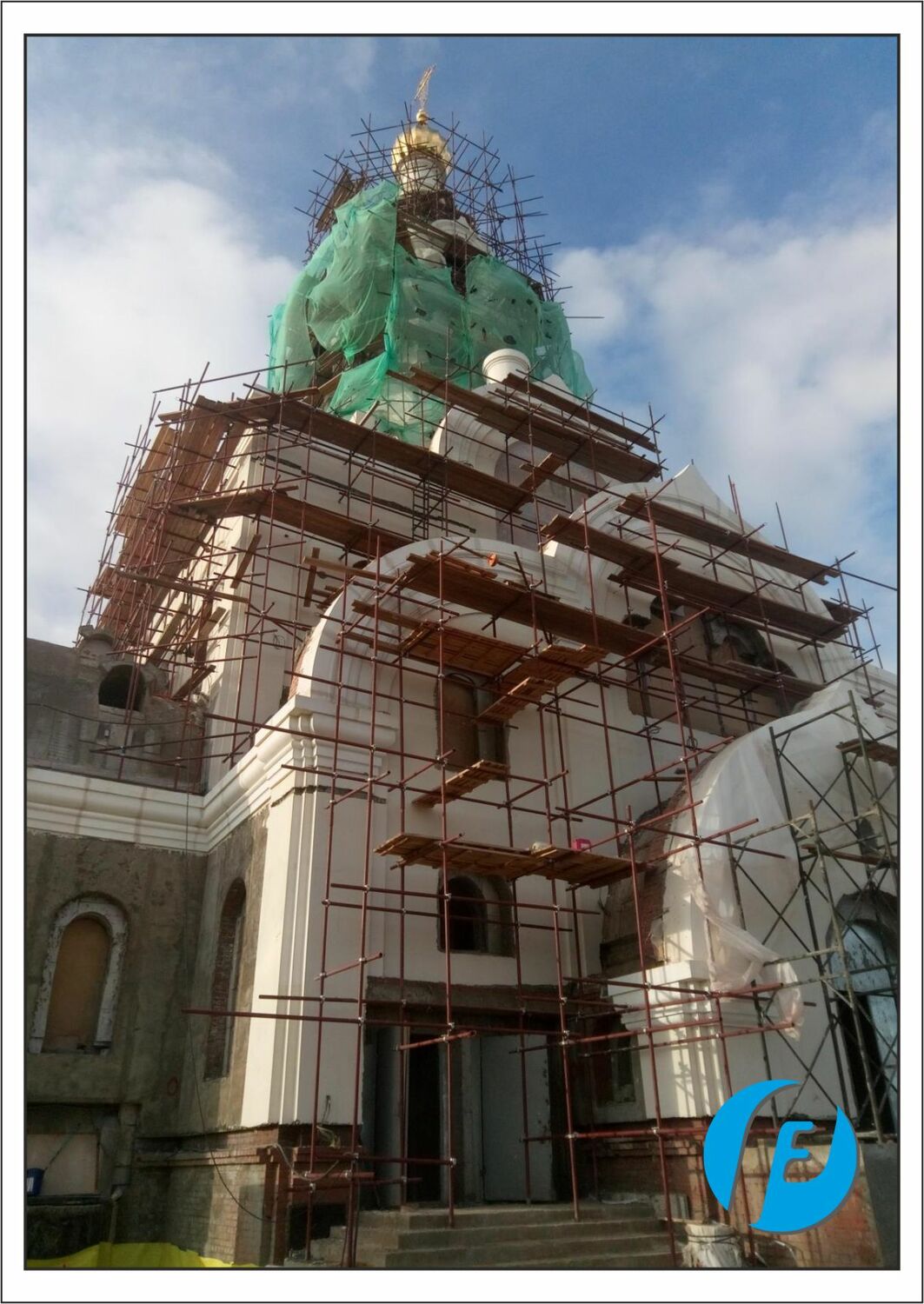

Монтаж крупных радиусных элементов из белого бетона на фасаде храма
Процесс монтажа крупных радиусных бетонных элементов на третьем ярусе фасада храма.

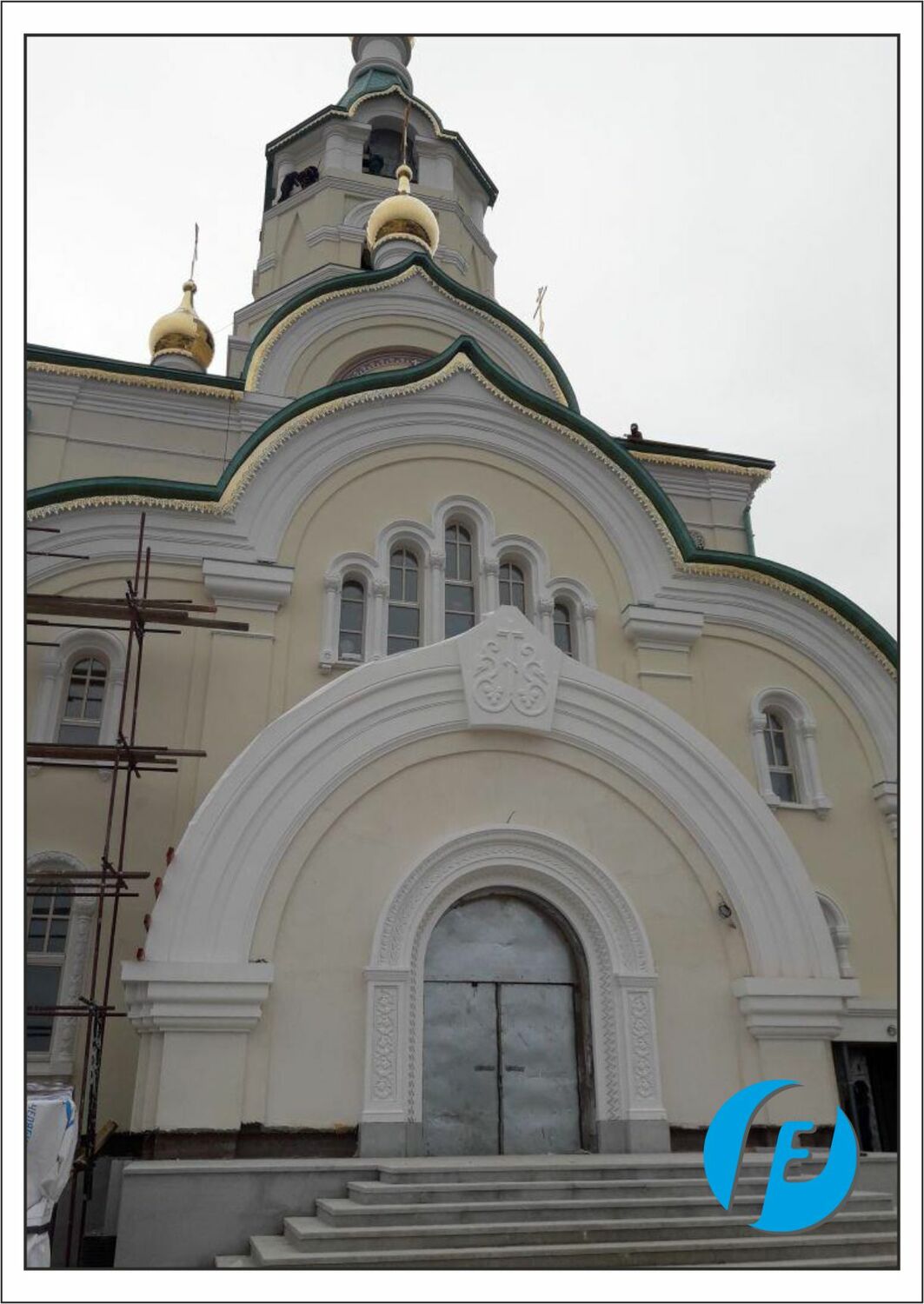

Храм святой Татианы - фасад с установленными элементами из белого архитектурного бетона
Практически завершенные работы. Белый архитектурный бетон формирует узнаваемый облик храма.

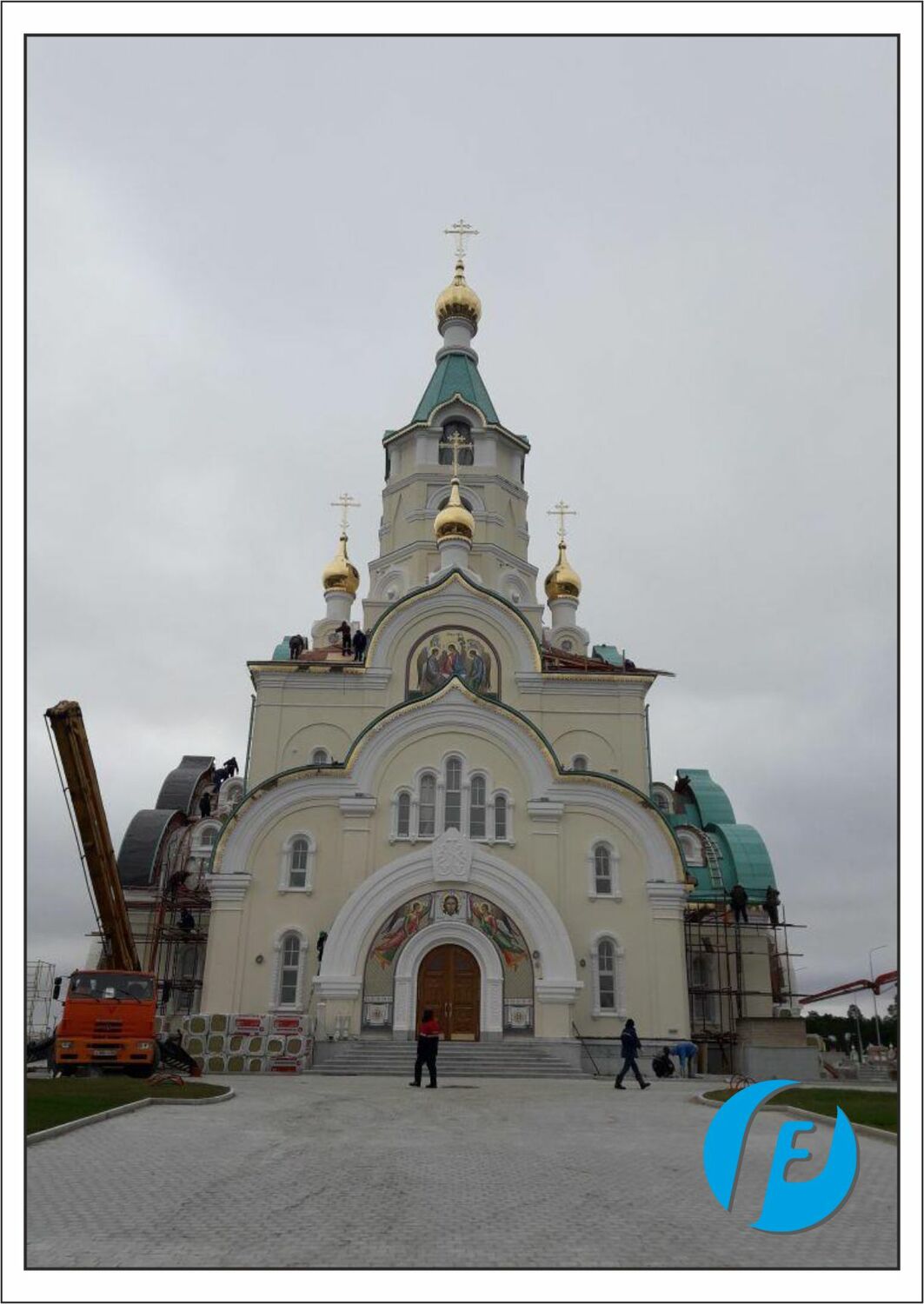

Завершенный монтаж фасадного декора из белого бетона на храме в Когалыме
Завершающий этап монтажа. Все белые декоративные элементы фасада изготовлены и установлены нашей командой.

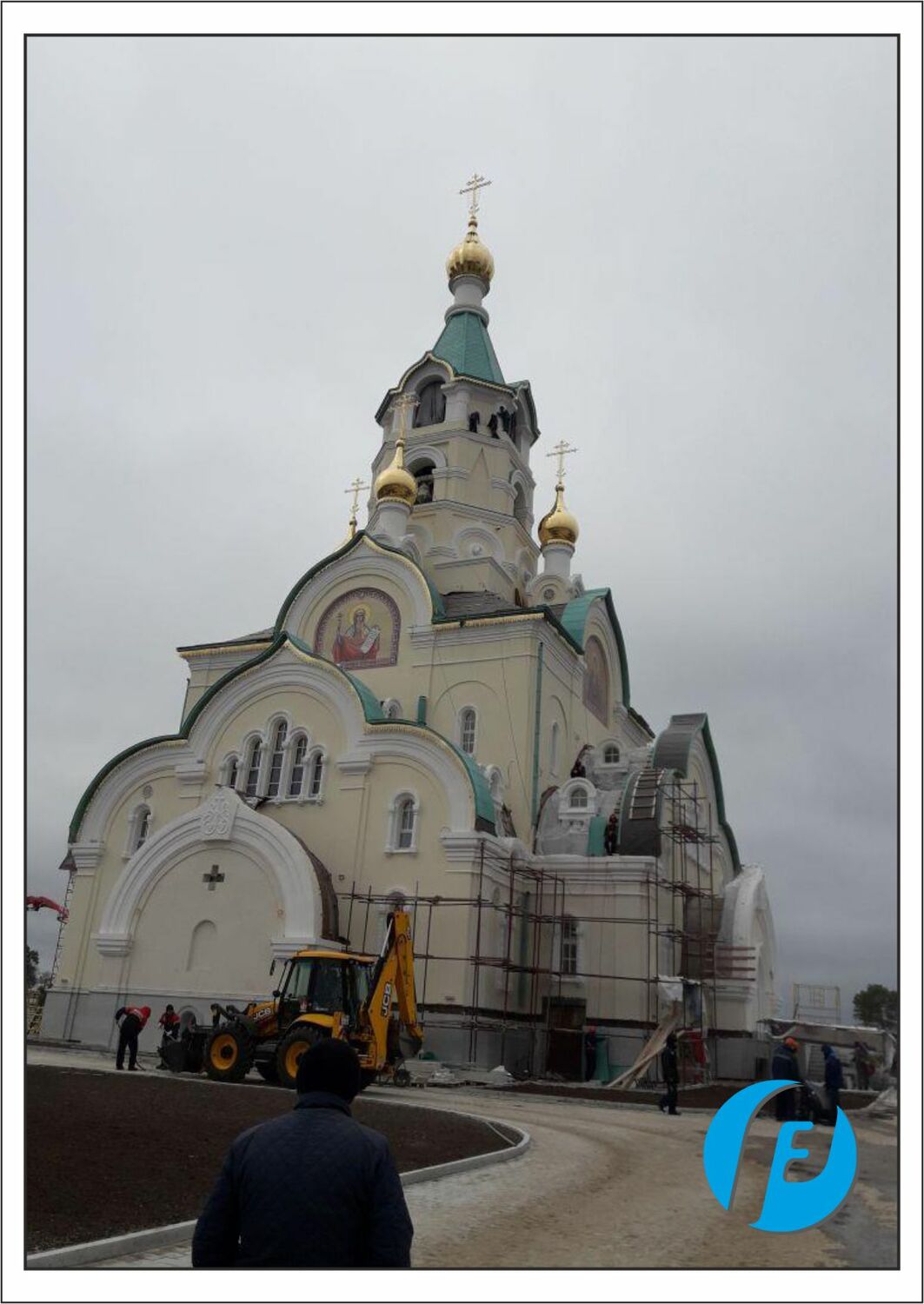

Задний фасад храма святой Татианы с декоративными элементами из бетона
Задняя часть храма после завершения основных монтажных работ. Уборка прилегающей территории.

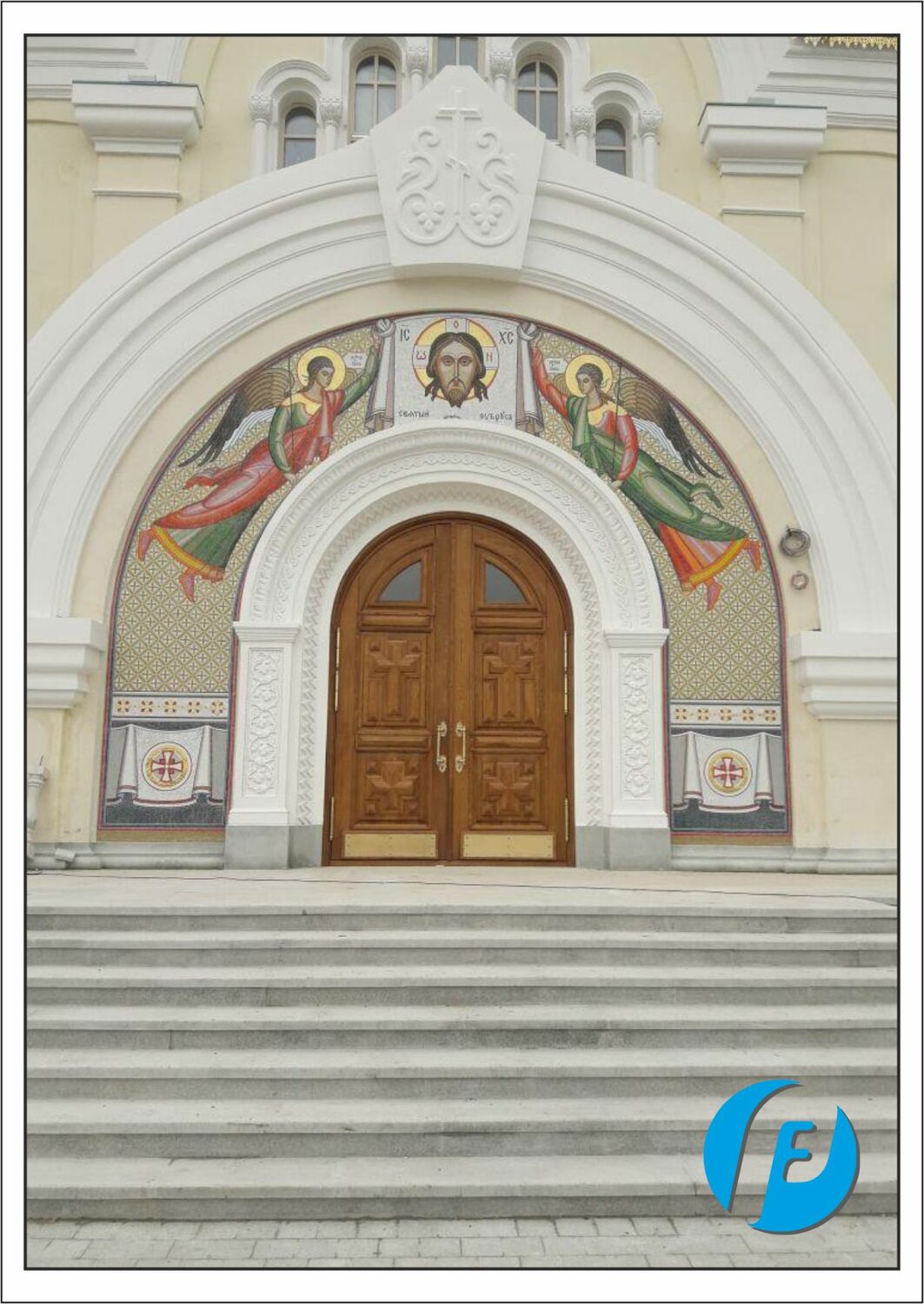

Центральный вход храма святой Татианы с порталом и колоннами из белого бетона
Крупный план главного входа. Портал, колонны и обрамление изготовлены по индивидуальному проекту.
