Муфта соединительная из стеклопластика

Главная > Полимерные изделия > Муфта из стеклопластика

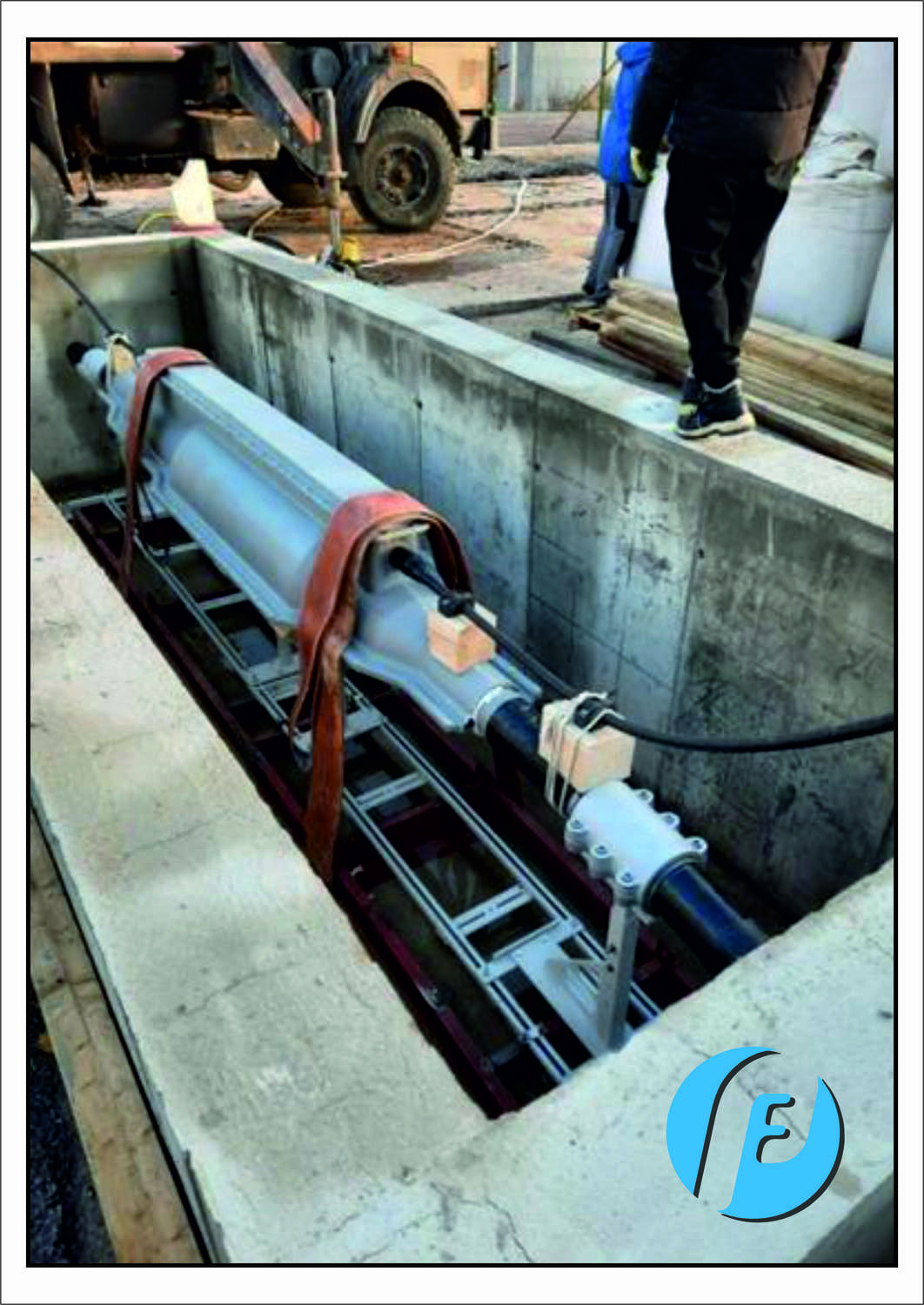

Испытание стеклопластиковой муфты в специальной яме
Тестирование кабельной муфты в условиях подземной установки

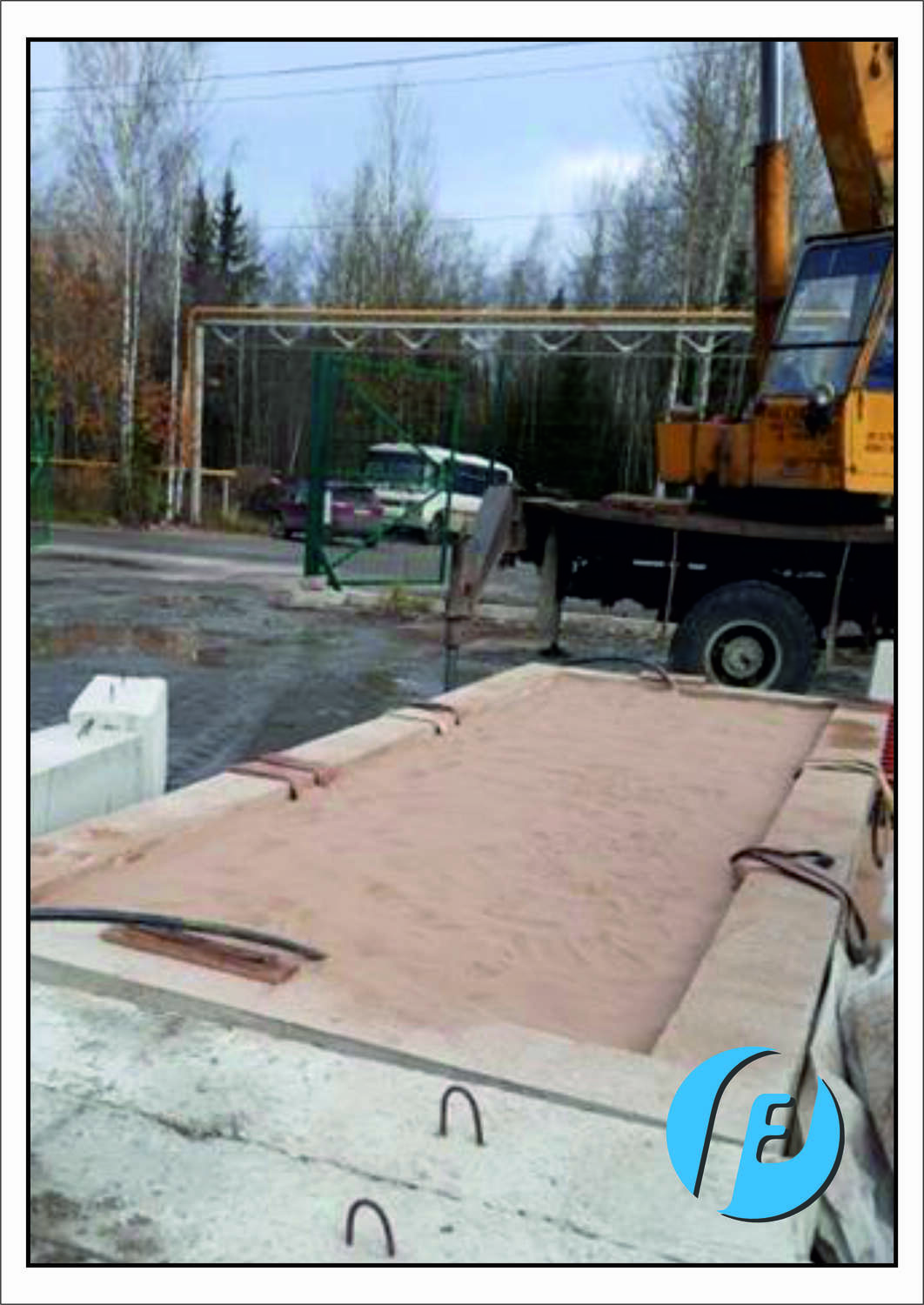

Моделирование реальных условий эксплуатации муфты с помощью песка
Испытание кабельной муфты на устойчивость к давлению грунта
Проверка прочности муфты под экстремальной нагрузкой
Испытание стеклопластиковой конструкции на устойчивость к давлению при большой нагрузке
Результаты испытаний — муфта сохранила целостность и герметичность
Успешное прохождение теста на прочность стеклопластиковой муфты

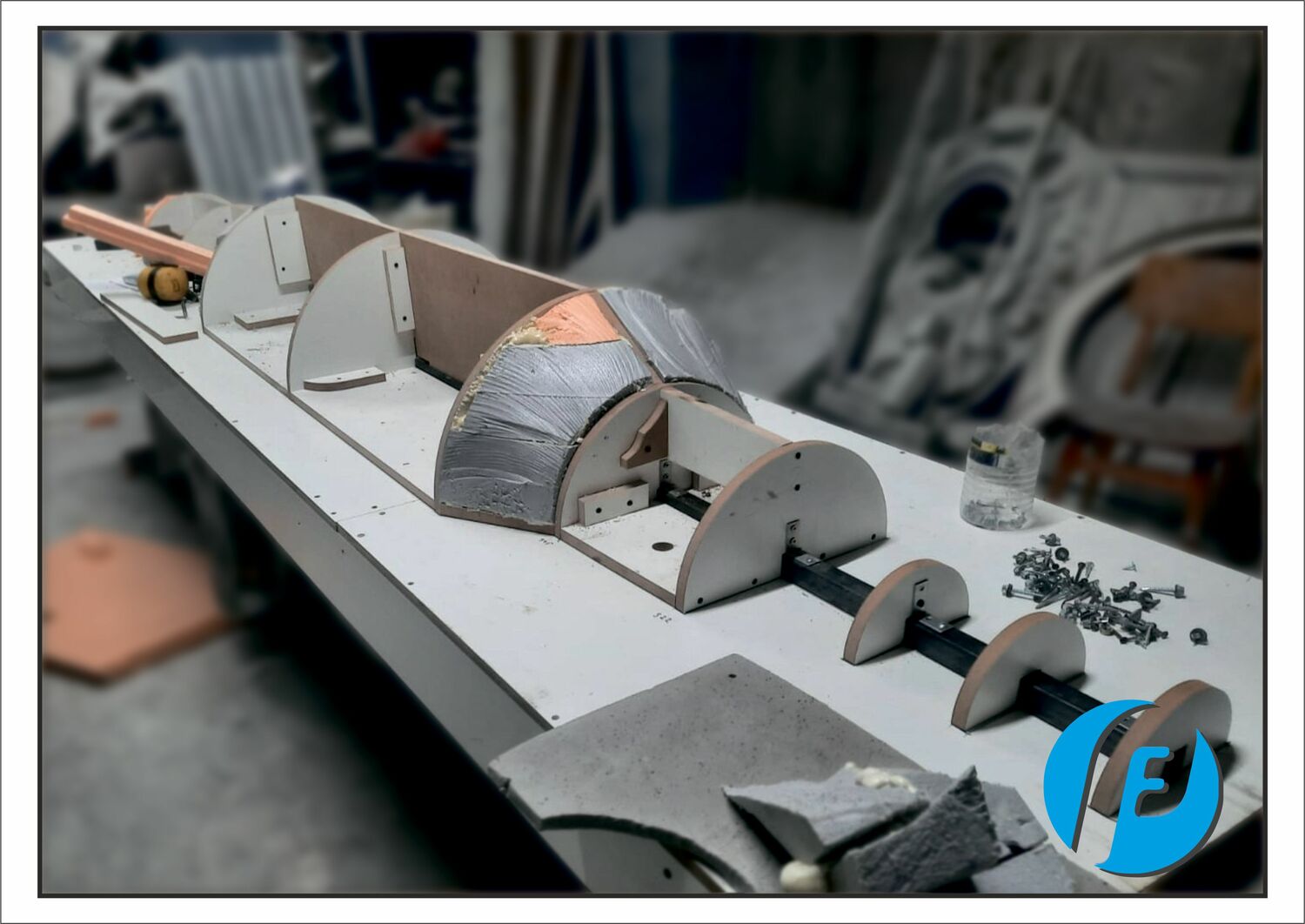

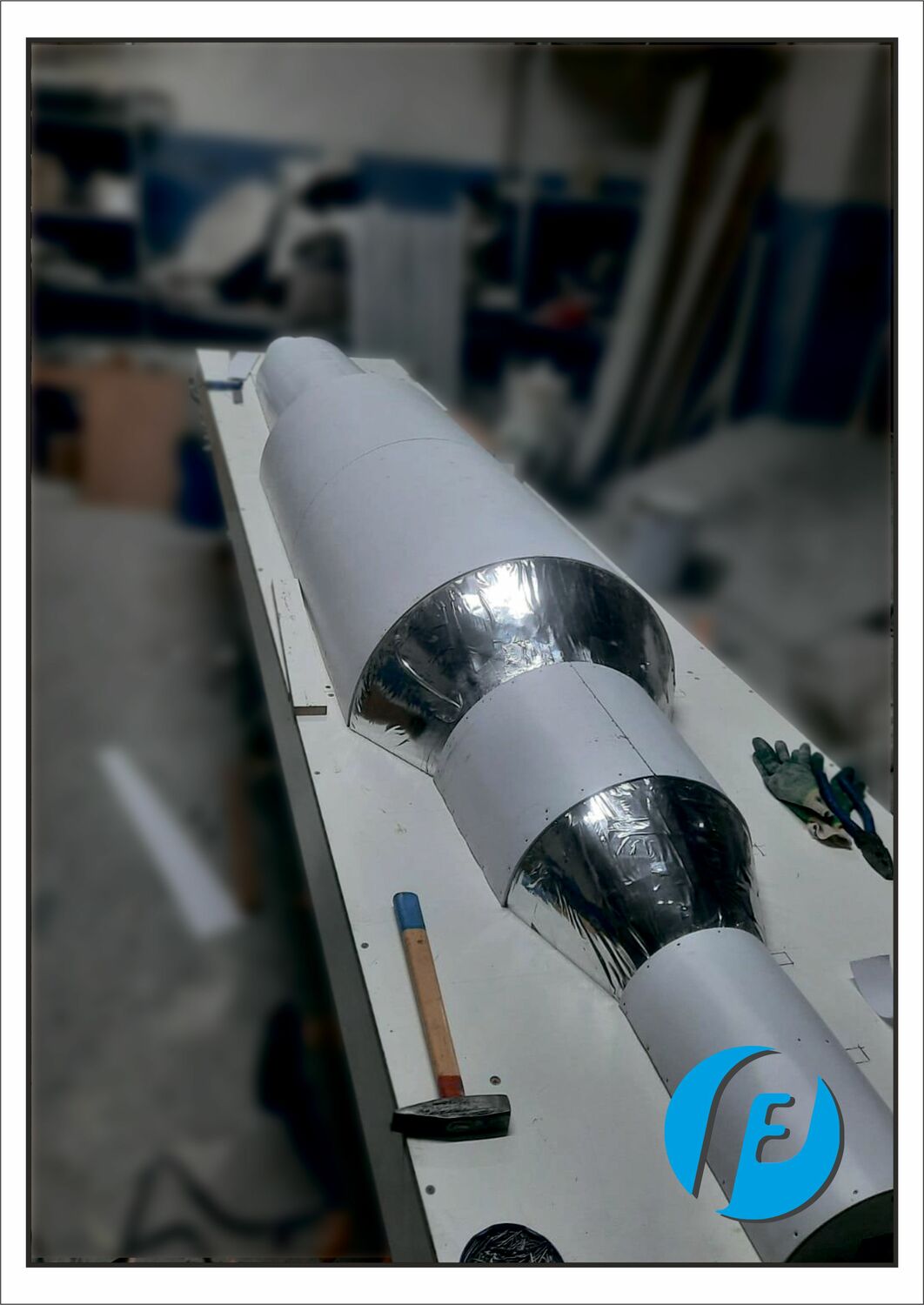

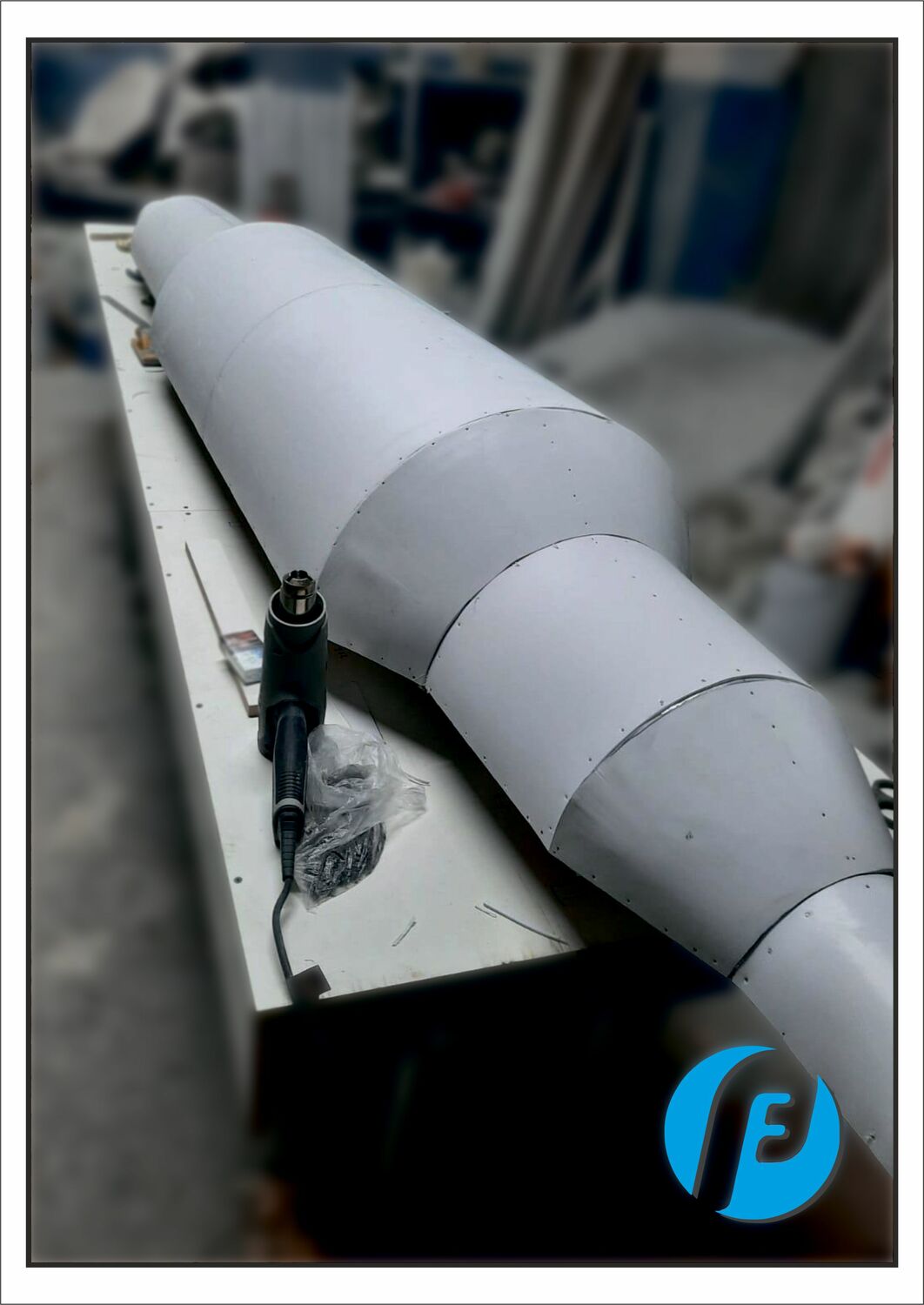

Создание базовой модели кабельной муфты
Начало процесс работы по изготовлению модели муфты
Доработка и уточнение формы модели муфты
Работа с моделью будущей конструкции
Завершающие этапы создания мастер-модели
Точная настройка параметров прототипа

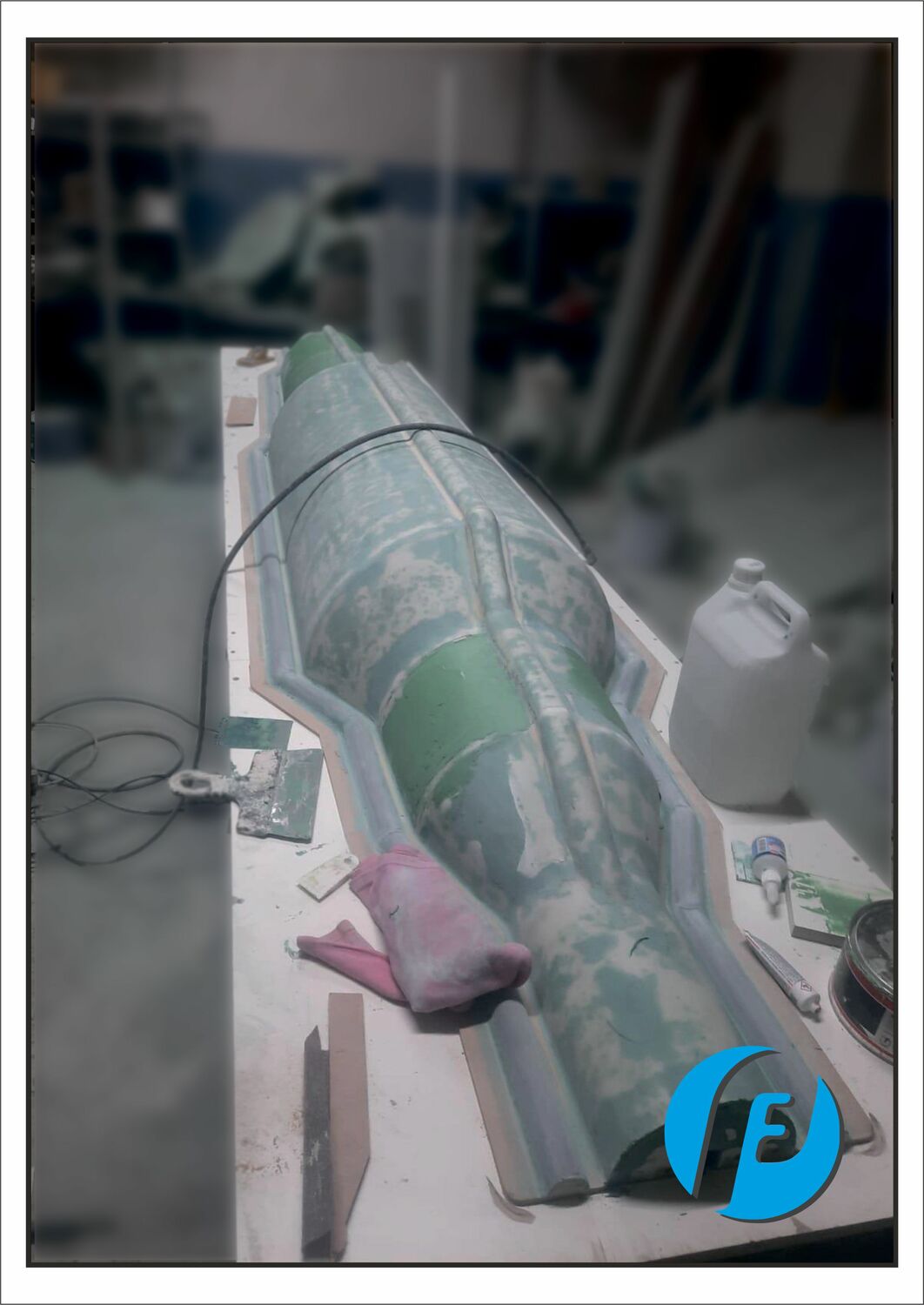

Обработка поверхности базовой модели
Подготовка прототипа к следующему этапу производства
Итоговая версия мастер-модели муфты
Готовый прототип для создания формы

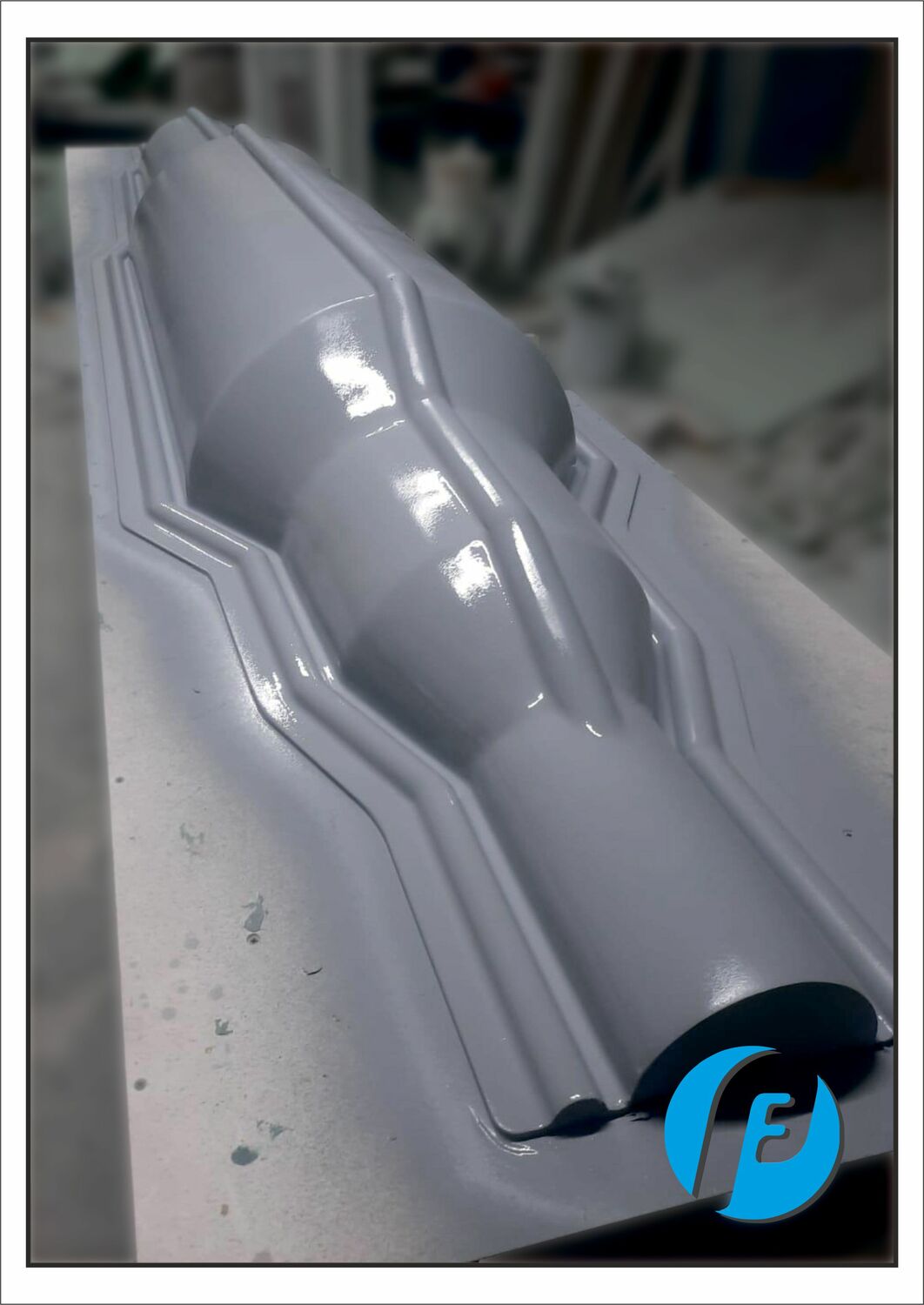

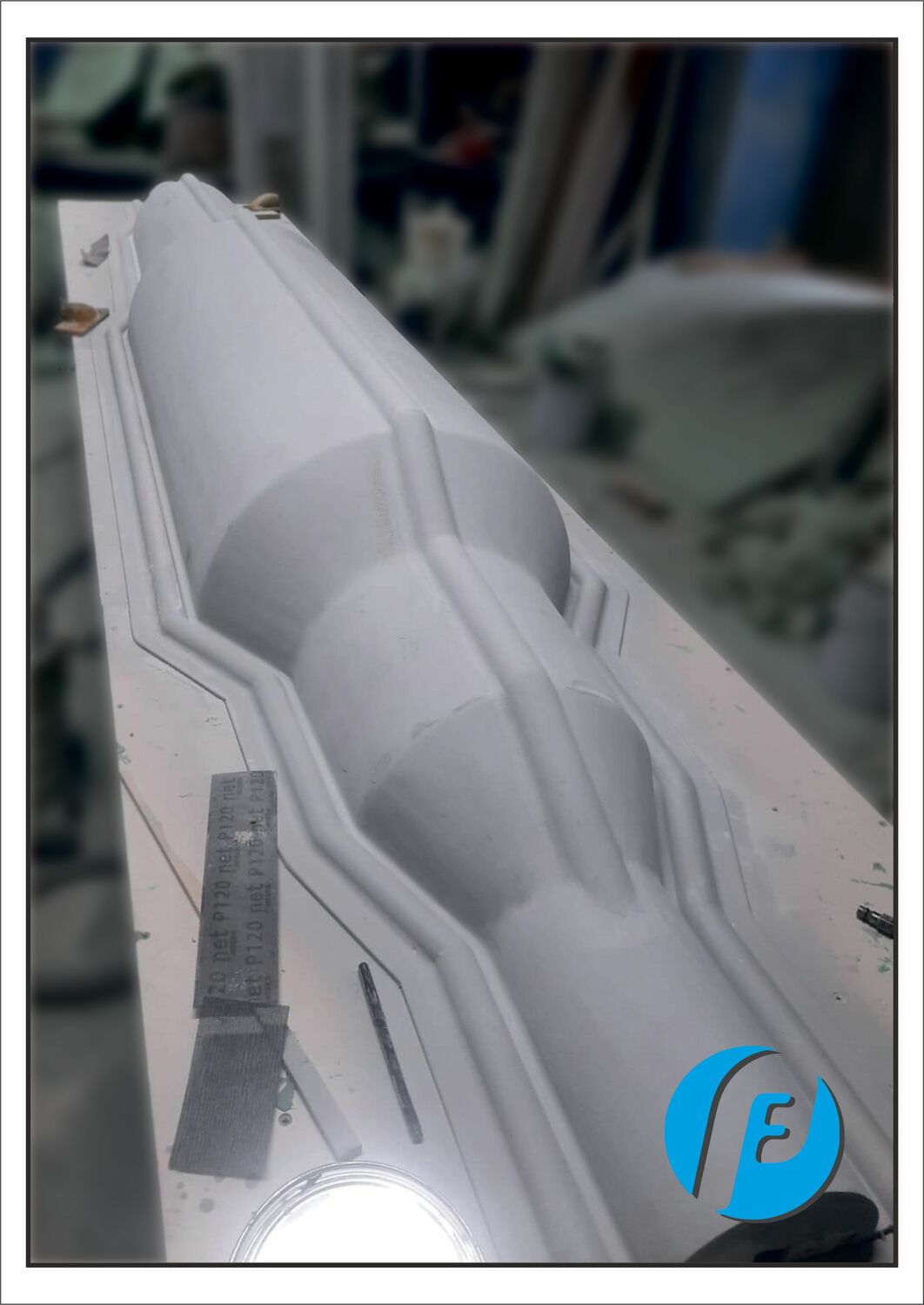

Готовая поверхность для снятия формы стеклопластиковой муфты
Подготовка модели к снятию формы
Создание формы для производства муфты
Процесс формирования матрицы для стеклопластика
Фиксация элементов производственной формы

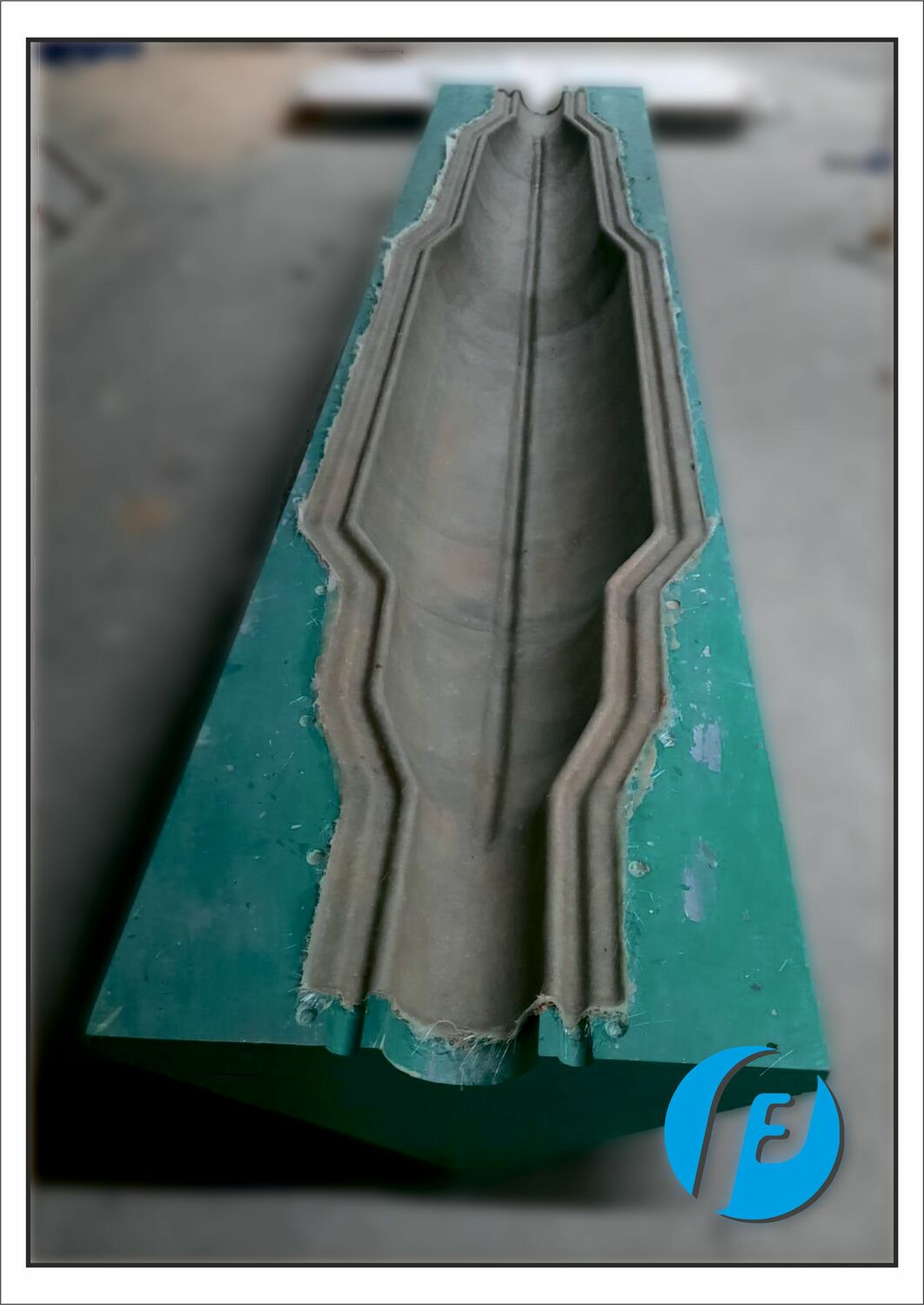

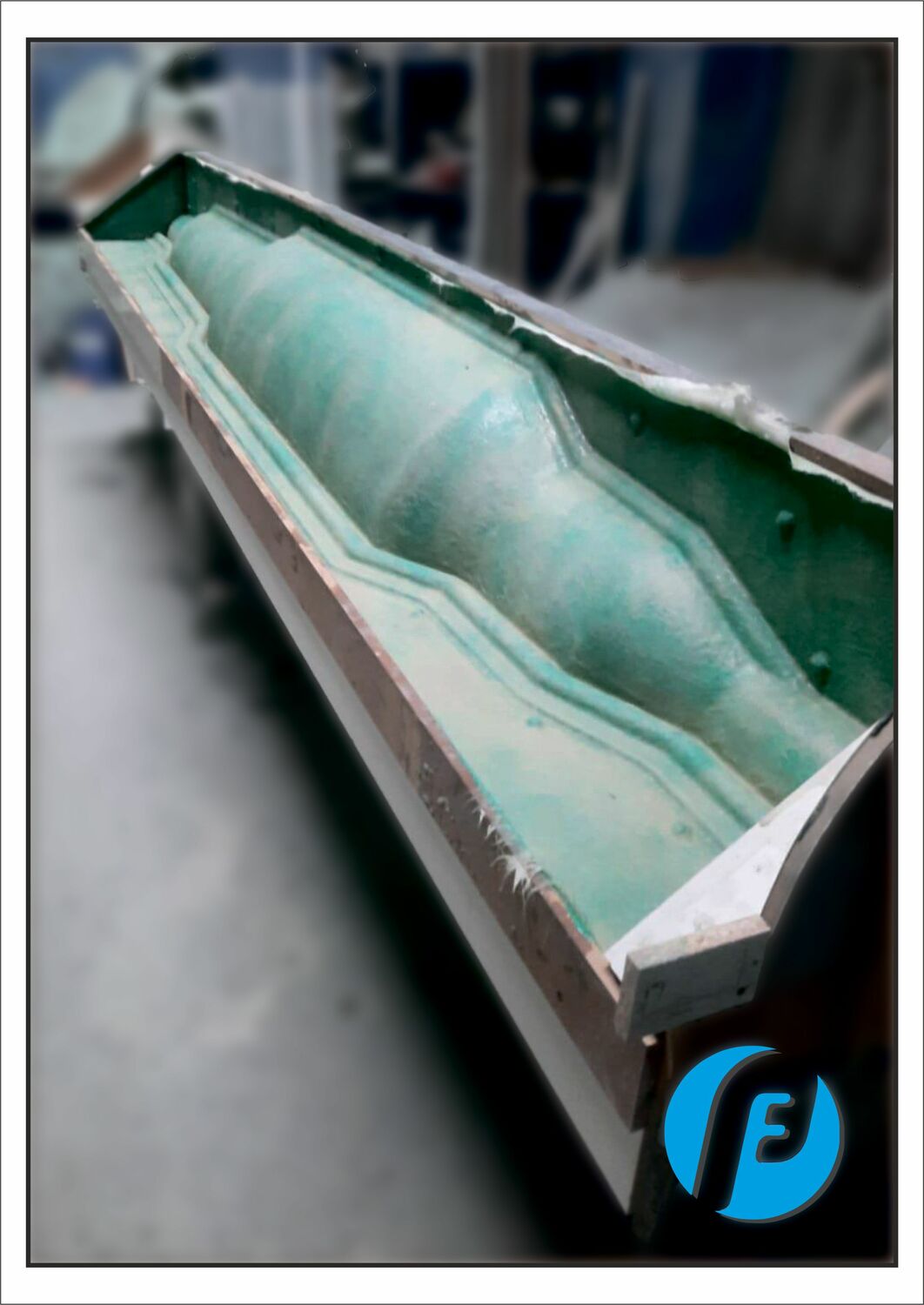

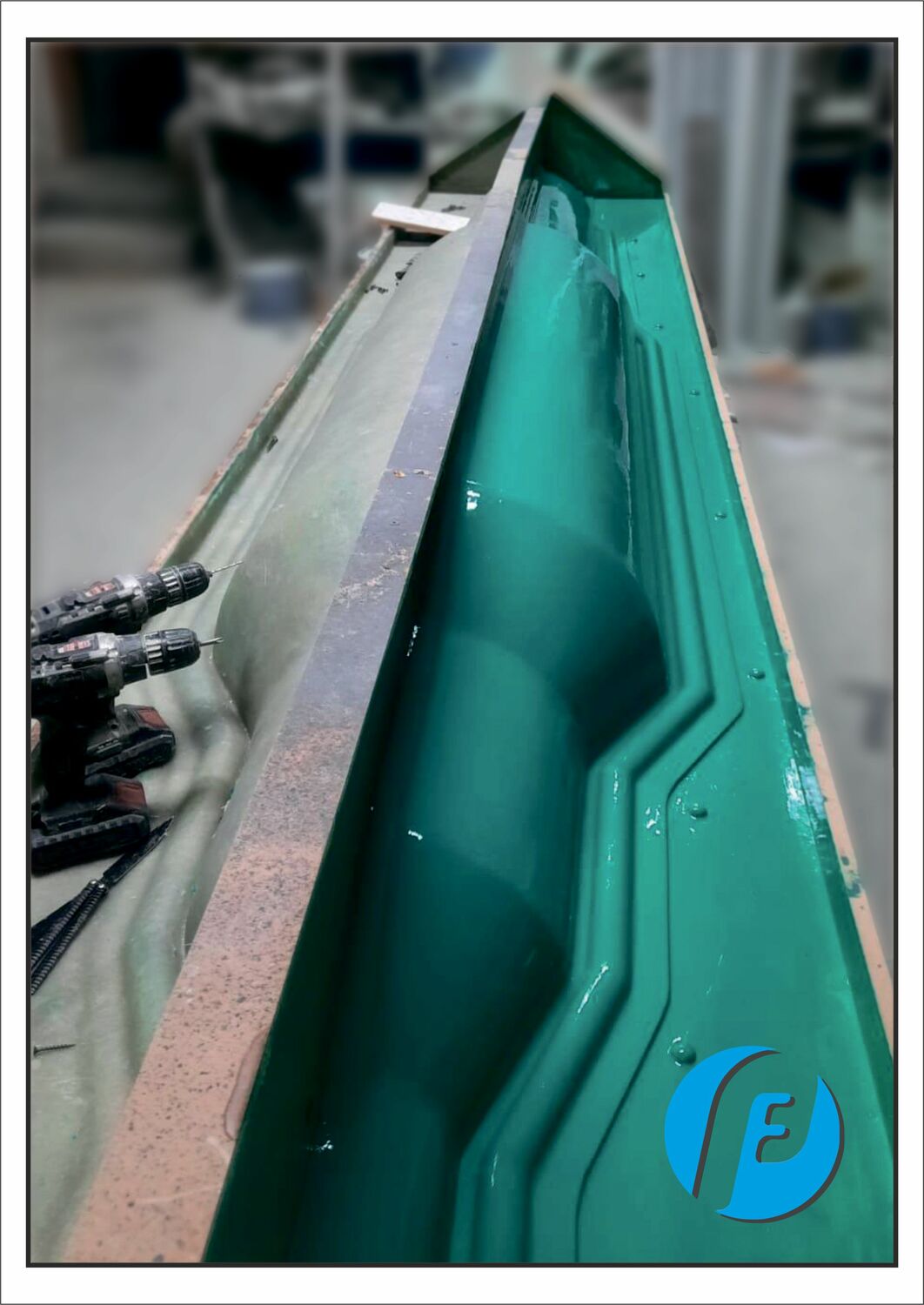

Отформованная половинка матрицы для изготовления муфты
Извлеченная форма с модели

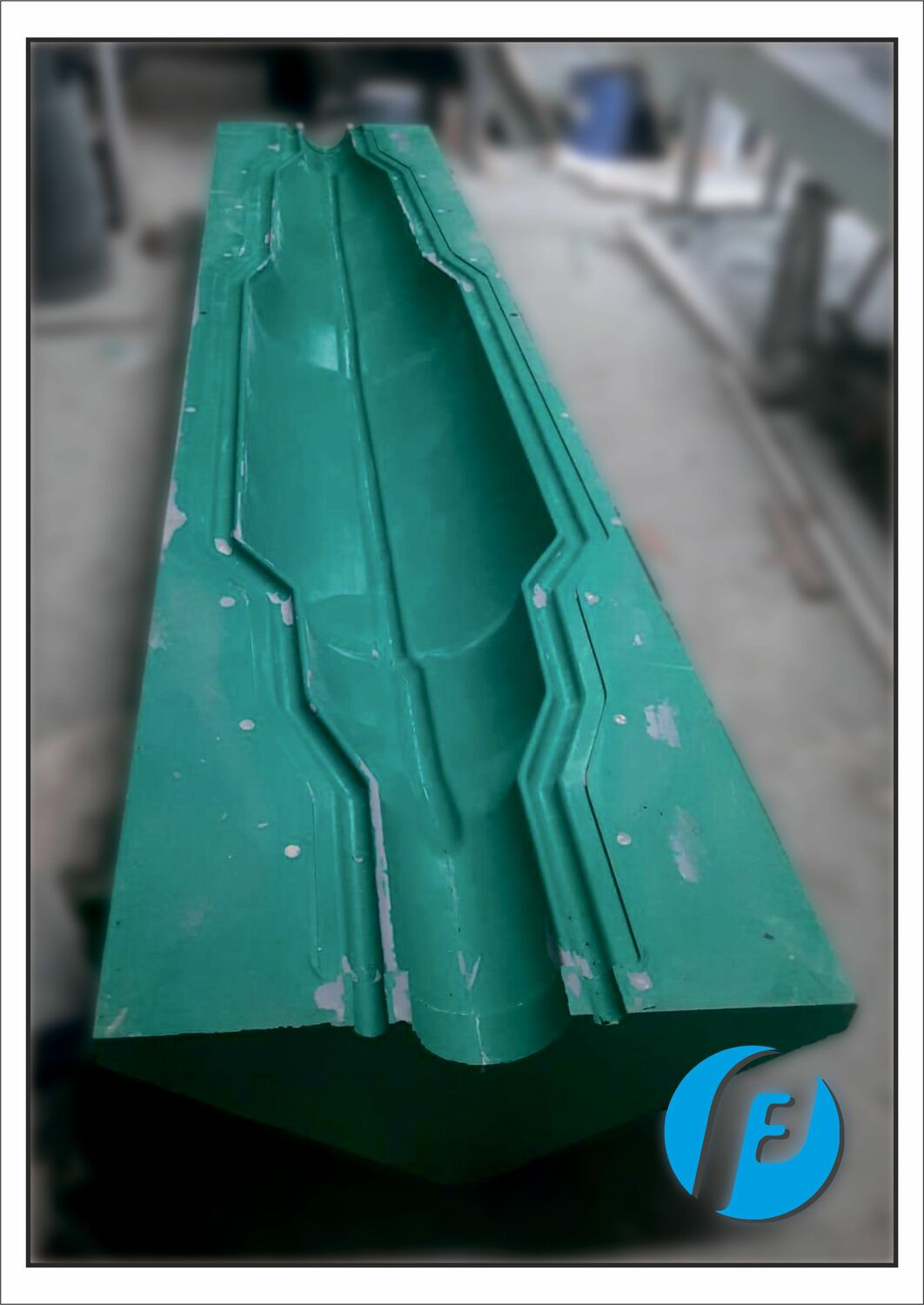

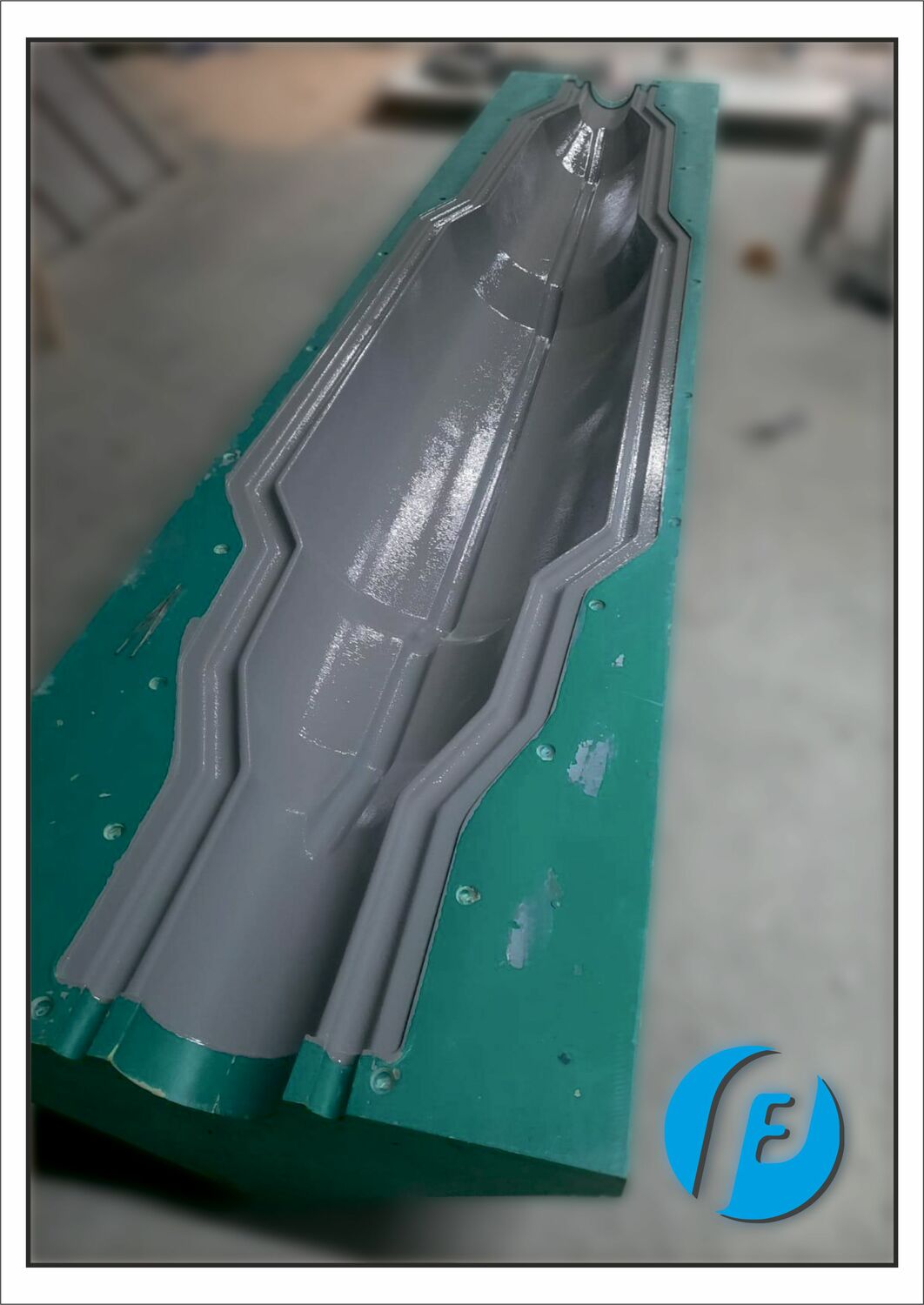

Извлечённое сформированная основа для производства (матрица)

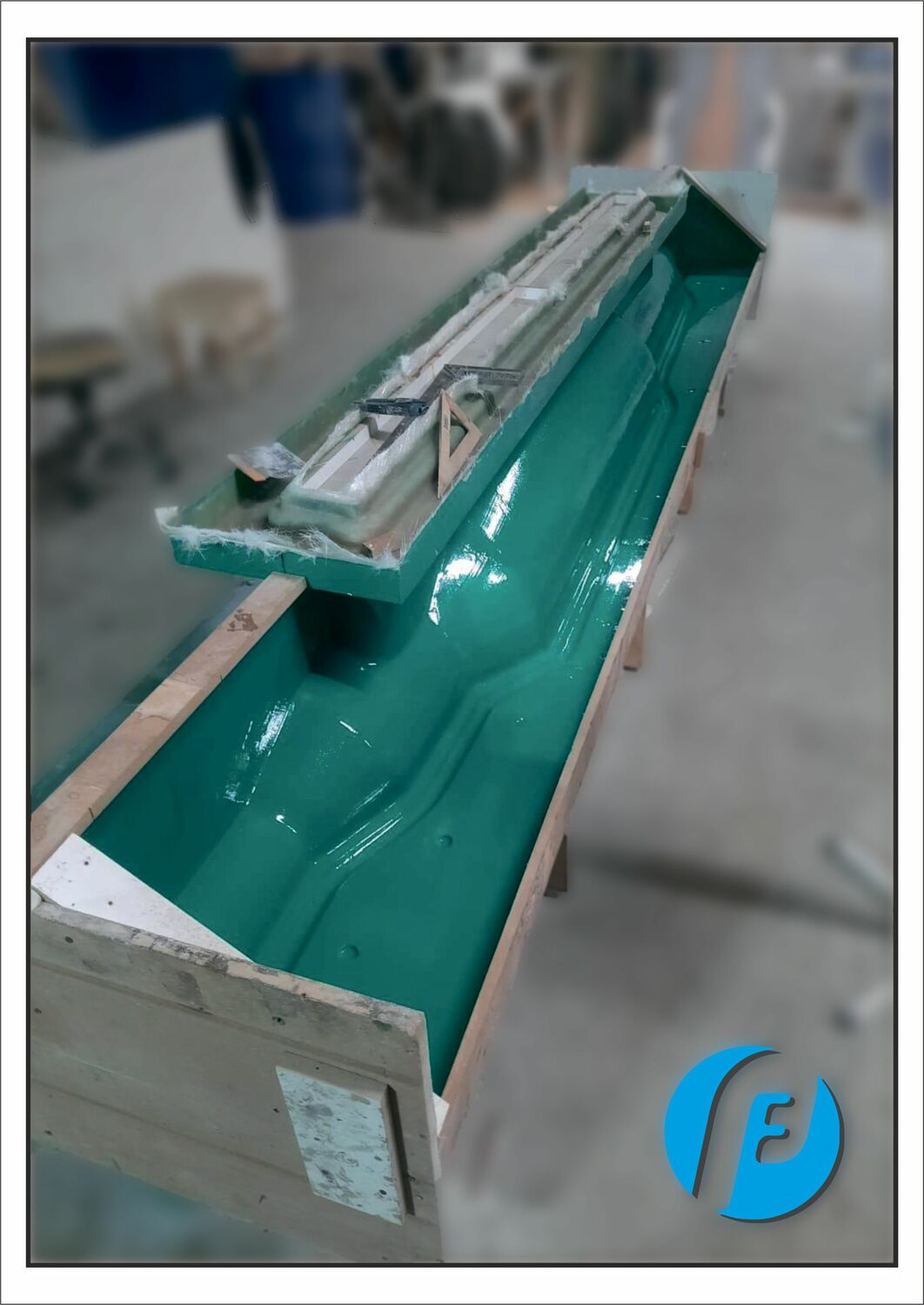

Нанесение защитного гелькоута на форму
Нанесение на поверхность формы специальное покрытием (гелькоут)
Усиление конструкции стекловолокном
Армирование изделия для повышения прочности
Нанесение матричного геля на крышку муфты
Обработка верхней части конструкции специальным составом

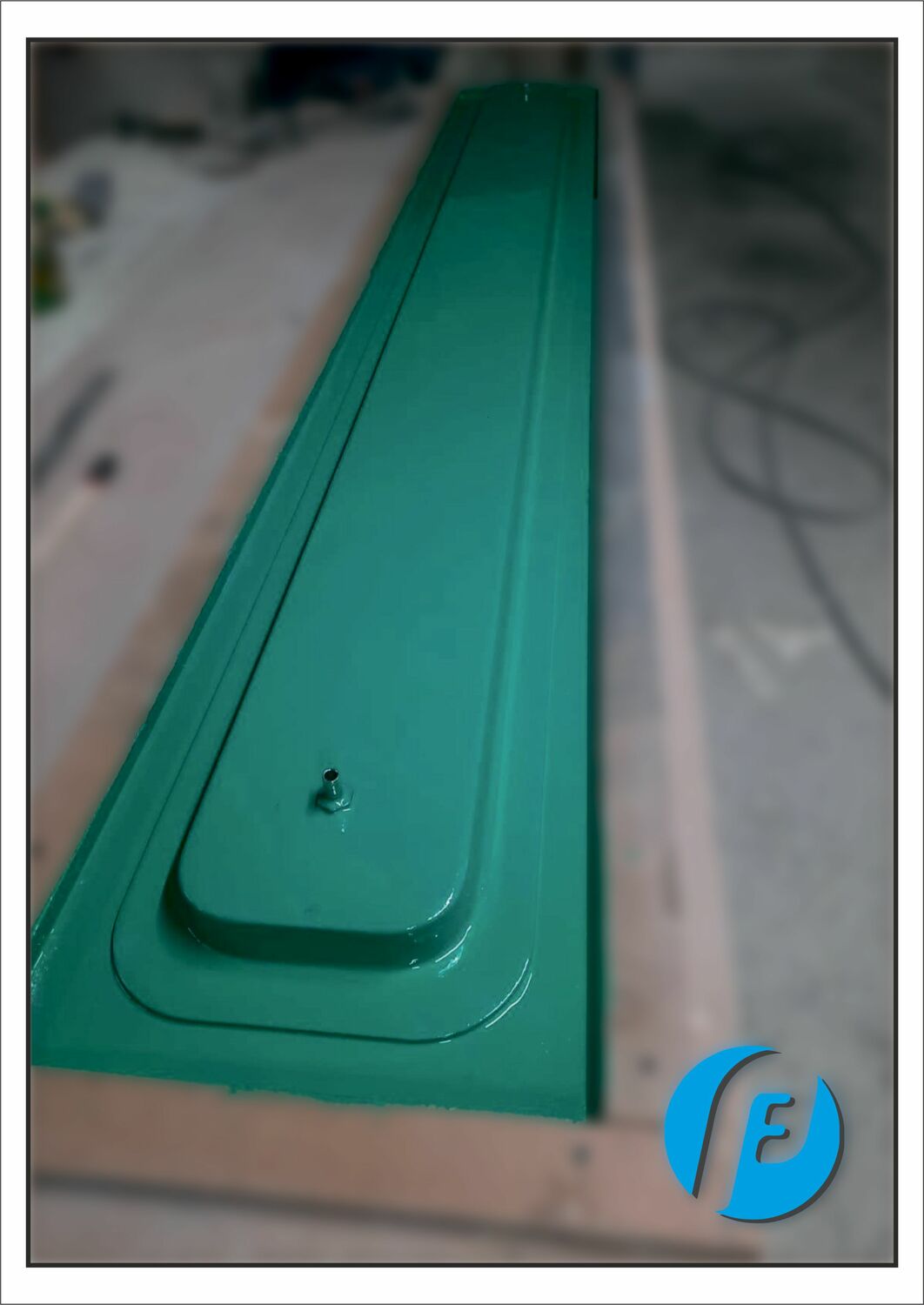

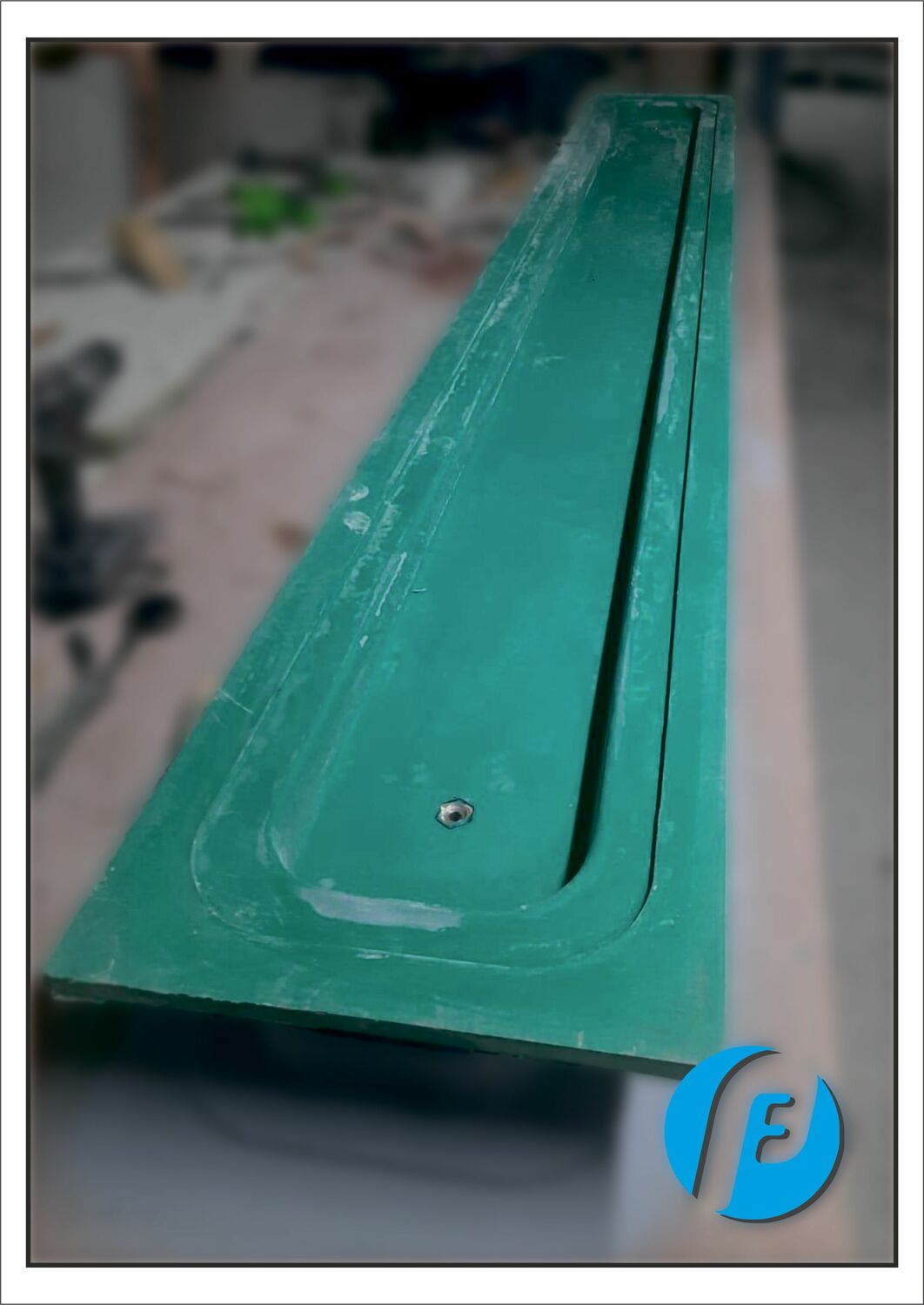

Итоговая версия матрицы для крышки
Готовая форма для производства крышки муфты

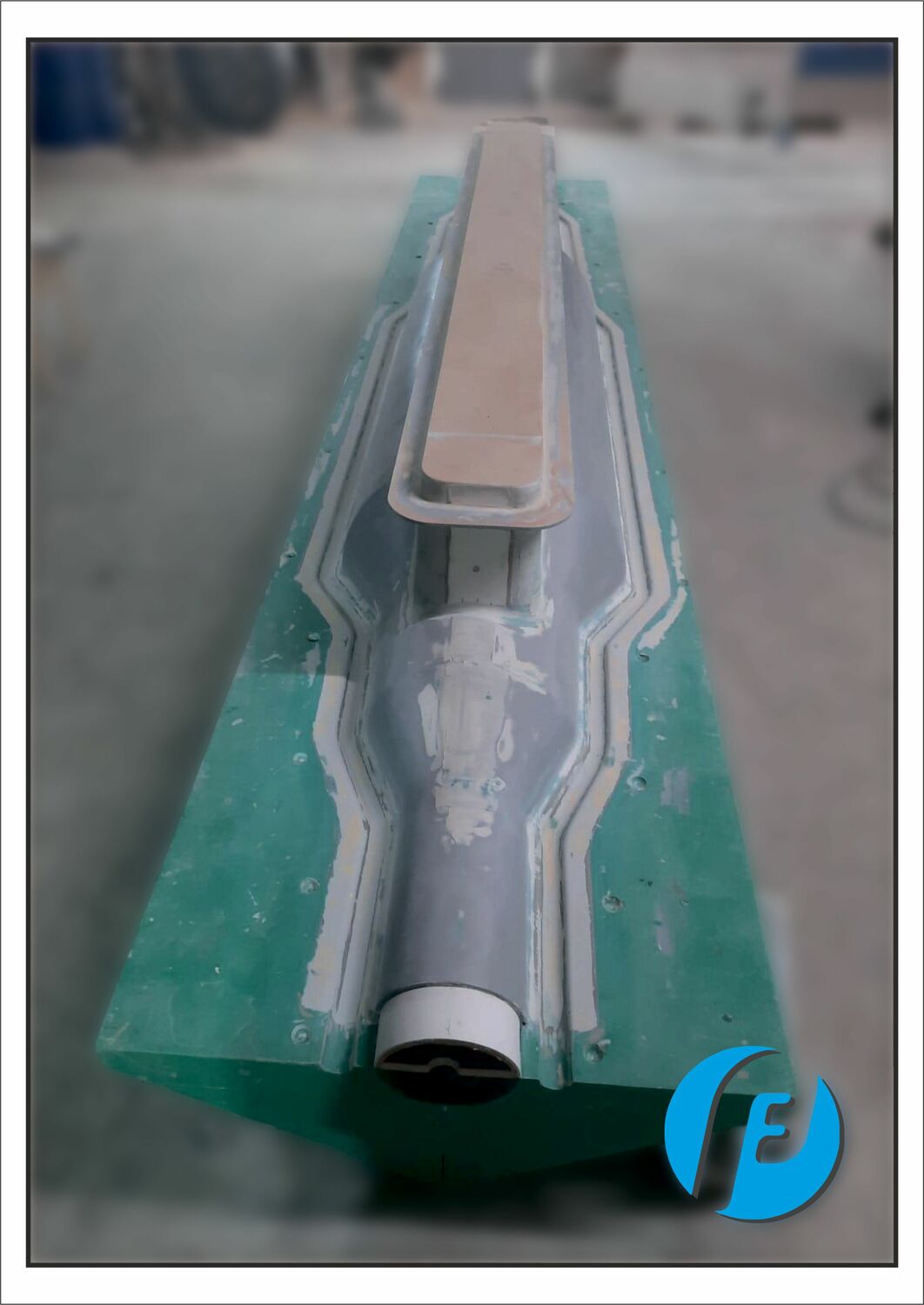

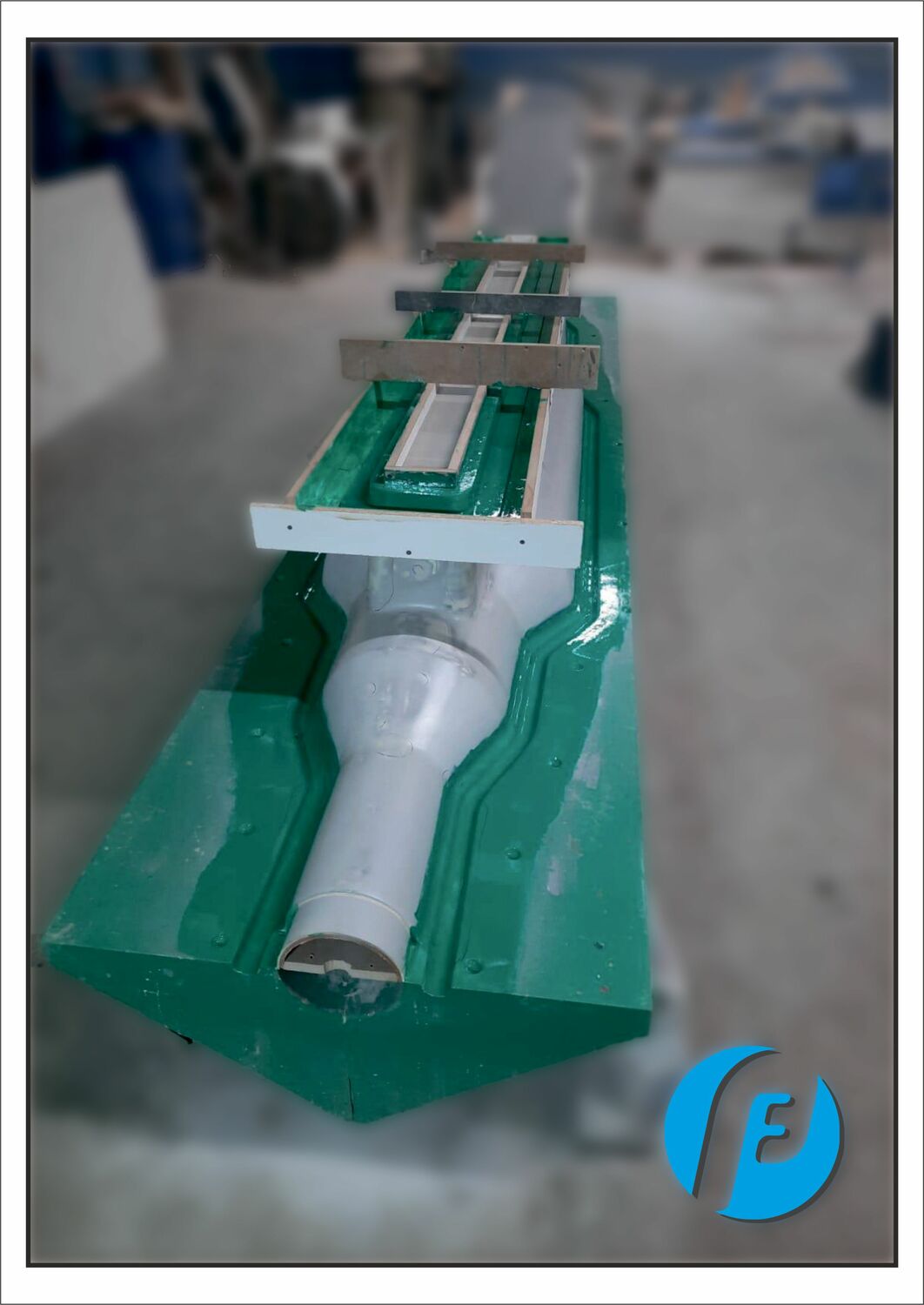

Обработка второй половины модели муфты
Подготовка основы для верхней части конструкции
Создание формы для второй половины муфты
Производство верхней части матрицы
Финальные этапы изготовления второй формы
Завершение производства верхней части конструкции

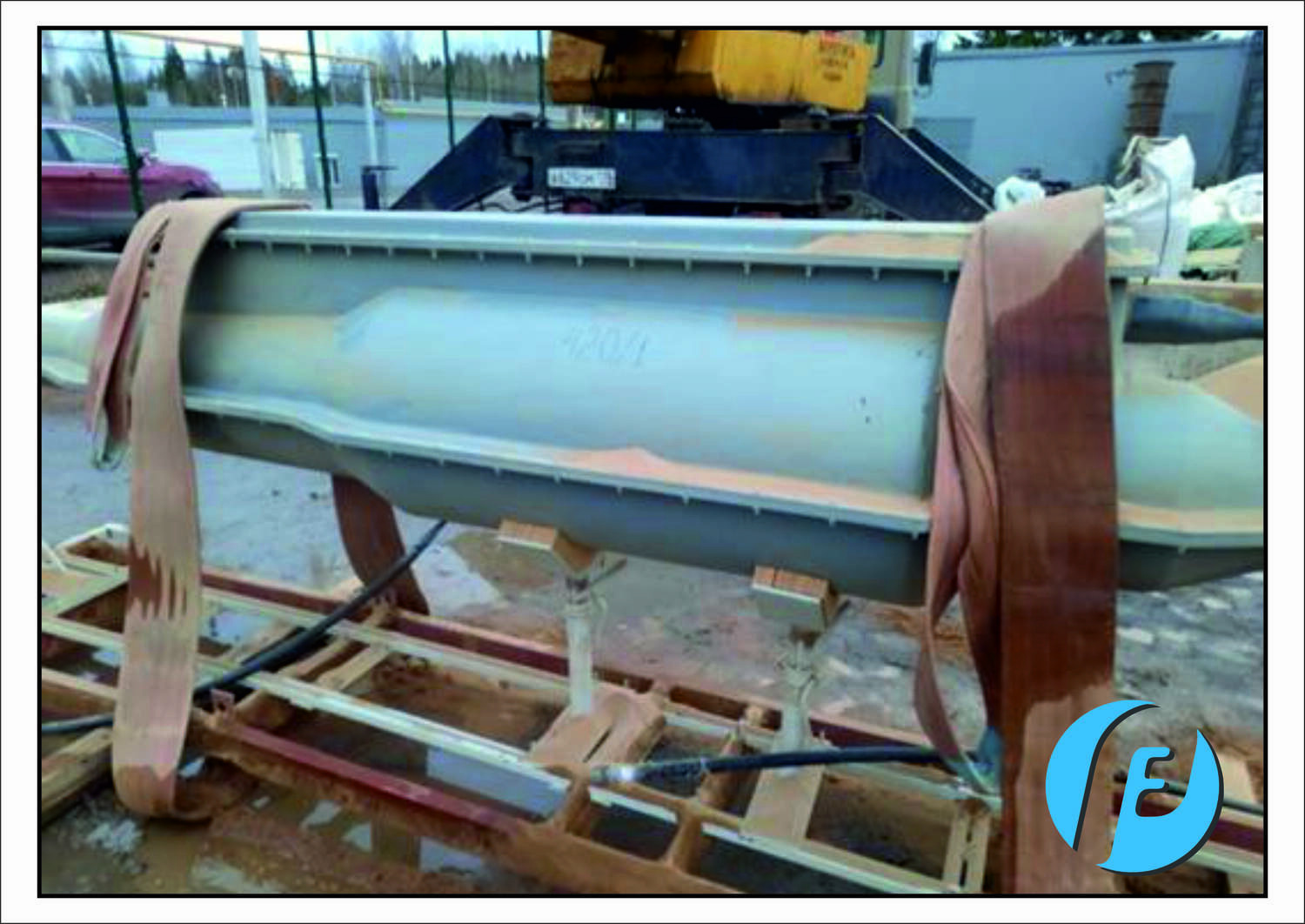

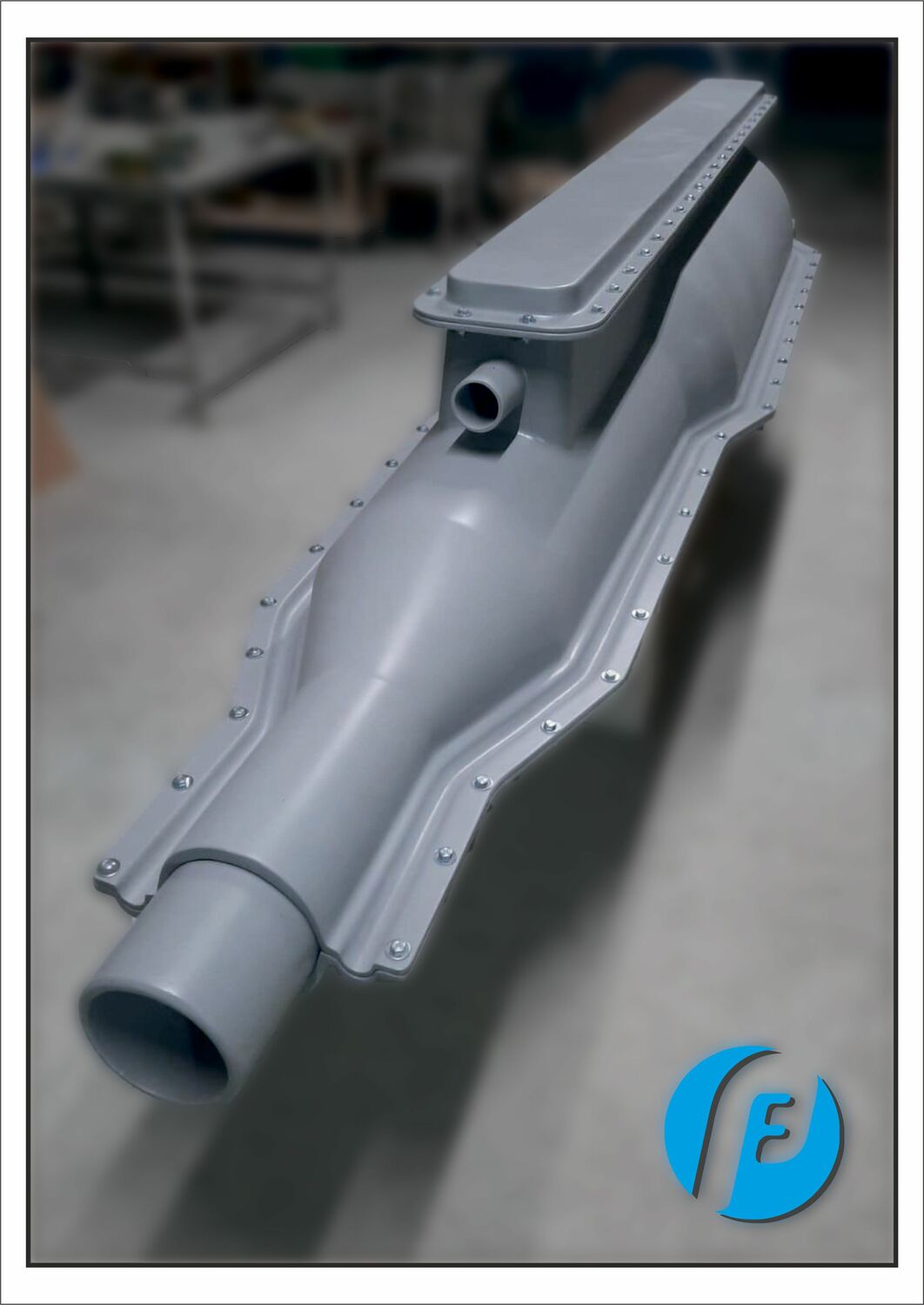

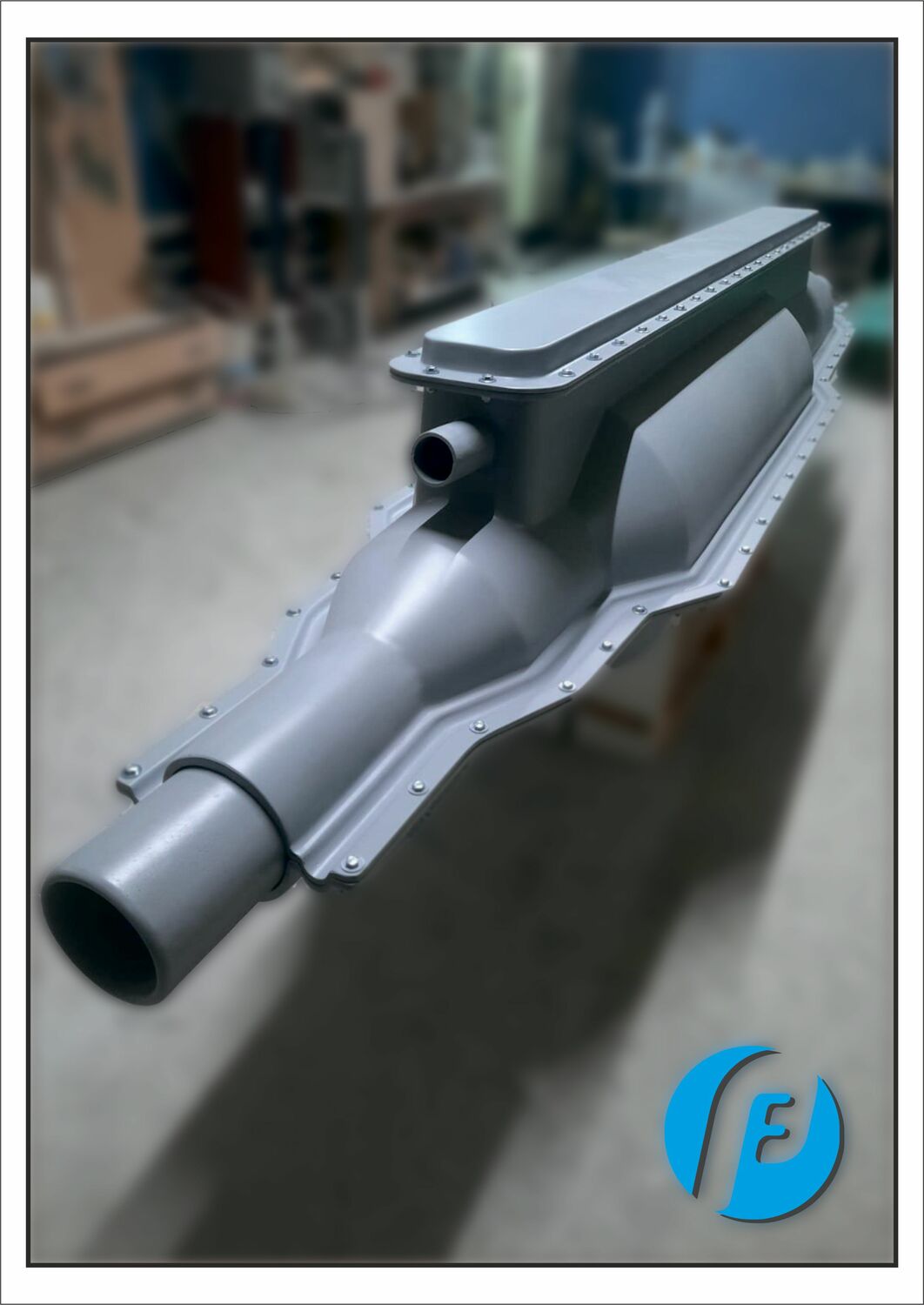

Готовый корпус кабельной муфты из стеклопластика
Высокопрочная муфта для подземной прокладки кабеля
Сборочная конструкция стеклопластиковой кабельной муфты
Готовый инженерный продукт для соединения высоковольтных кабелей

Соединительная муфта из высокопрочного стеклопластика


Инженерное решение для надежной и долговечной стыковки высоковольтных кабелей в условиях подземной прокладки. Конструкция, состоящая из двух герметичных половинок, обеспечивает простой монтаж и максимальную защиту от влаги, механических нагрузок и агрессивных сред.

Ключевые преимущества муфты из стеклопластика

  • Прочность и долговечность: Корпус из стеклопластика выдерживает значительные механические нагрузки и давление грунта, не подвержен коррозии и воздействию химических веществ.
  • Герметичность: Конструкция, стянутая болтами, и последующая заливка двухкомпонентным компаундом создают абсолютно герметичную среду для кабельного соединения.
  • Удобство монтажа: Разборный корпус и продуманная конструкция значительно ускоряют процесс установки под землей.

Технология производства и монтажа

Процесс изготовления:
Мы производим корпус муфты по отработанной технологии из высокопрочного стеклопластика: от создания мастер-модели и точной оснастки до послойной формовки и финишной обработки. Это гарантирует точность геометрии и стабильное качество каждого изделия.
Процесс монтажа:
  1. Подготовка: Концы кабеля зачищаются и соединяются.
  2. Укладка: Соединение укладывается в нижнюю половину корпуса из стеклопластика.
  3. Герметизация: Корпус закрывается верхней половиной и стягивается болтами. Через заливное отверстие полость заполняется двухкомпонентным электроизоляционным компаундом.
  4. Завершение работ: Устанавливается и затягивается крышка. Конструкция готова к засыпке.

Испытания на прочность и герметичность (Фотоотчет)

Наши муфт проходили практические испытания под нагрузкой:
  1. Фото 1: Муфта, размещенная в испытательной яме.
  2. Фото 2: Яма засыпается песком для моделирования реальных условий.

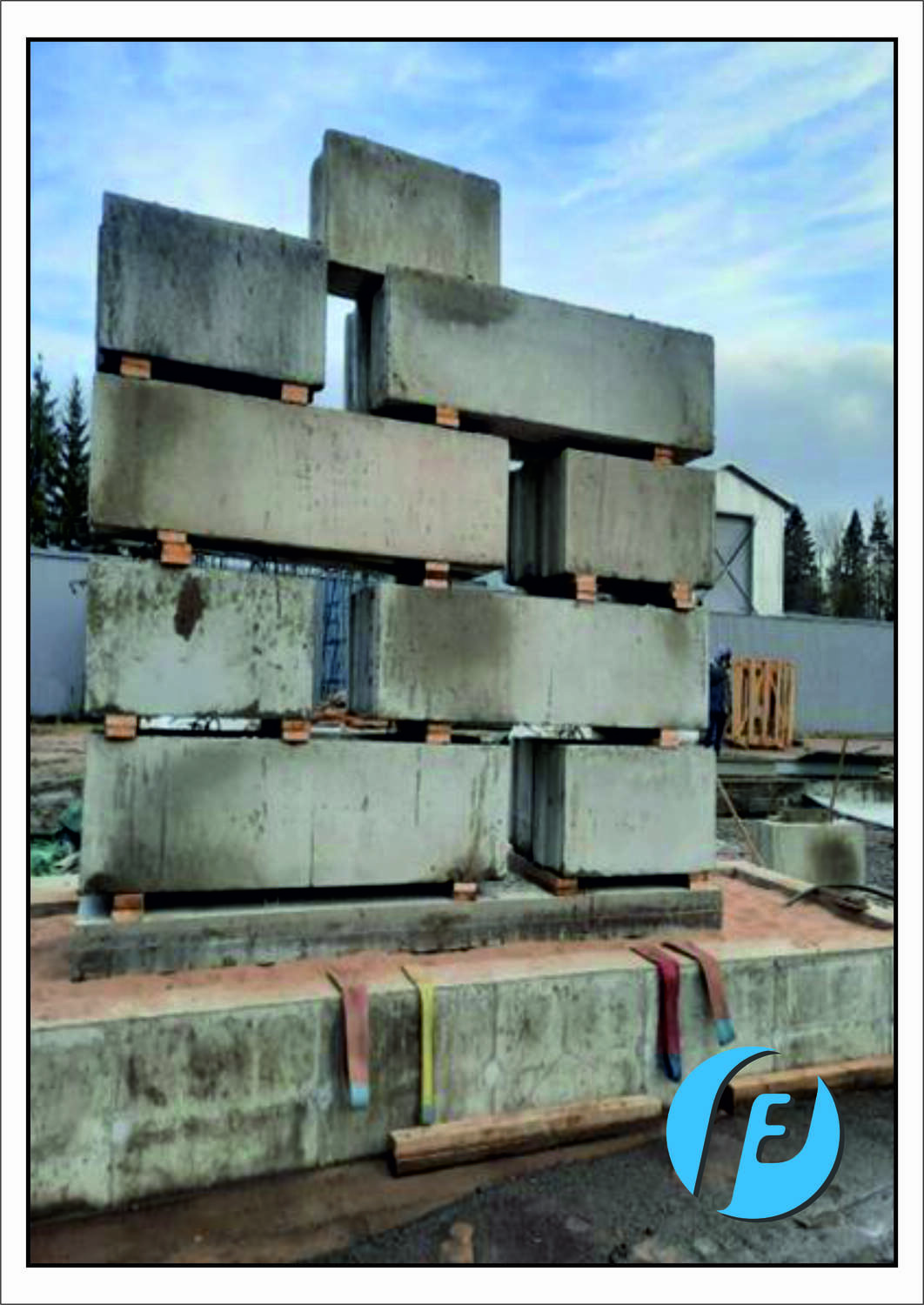

  3. Фото 3: Создание экстремального давления с помощью штабеля бетонных блоков.
  4. Фото 4: Извлеченная муфта — корпус из стеклопластика сохранил целостность, герметичность не нарушена.
  5. Фото 5-20: Процесс изготовления
  6. Фото 21-22: Готовое изделие с разных сторон
